- •Классификация микропроцессоров интегральных схем.
- •Микропроцессор кр580вм80, основные характеристики, назначение, применения, плюсы и минусы.
- •Машинный код, язык ассемблера, назначение, область применения, плюсы и минусы.
- •Устройства управления на жесткой логике, плюсы и минусы.
- •Устройство управления программируемой логикой, плюсы и минусы.
- •Программируемые логические матрицы, характеристики, принцип действия, назначение.
- •Принцип взаимодействия компонентов микропроцессорной системы в мп кр580.
- •Структура графических табло с динамической индикацией, принцип действия, плюсы и минусы.
- •Параллельный интерфейс, назначение, применение, принцип действия, плюсы и минусы.
- •Последовательный интерфейс, назначение, применение, принцип действия, плюсы и минусы.
- •Контроллер прямого доступа к памяти, принцип действия, область применения.
- •Контроллер прерываний, принцип действия, область применения.
- •Динамическая память, принцип действия, назначение, плюсы и минусы.
- •Статическая память, принцип действия, назначение, плюсы и минусы.
- •Энергозависимая память, классификация, область применения, плюсы и минусы.
- •Системный контроллер в мр системе, назначение, принцип действия.
- •Программируемый таймер, принцип действия, характеристики, область применения
- •Способ адресации(прямая, косвенная, регистровая), характеристики, плюсы и минусы
- •Тактовый генератор в мп, принцип действия, характеристики, назначение.
- •Представление данных в пэвм, хранение, трансформация, обработка.
- •Внешние накопители, характеристика и классификация, область применения.
- •Стековая память, принцип действия, назначение.
- •Шина адреса, данных, управления, назначение, состав, принцип, обмен данными.
- •Контроллер клавиатуры и дисплея в мп, принцип действия, об. Применения.
- •Принцип передачи данных по параллельному каналу связи(строб, готовность итд)
- •Принцип передачи данных по параллельному каналу связи (кадр, стоп-и стоп-бит итд)
- •Регистр, назначение, структура, принцип действия, об применения.
- •Шинный формирователь, назначение, структура, принцип действия, об применения.
- •Дешифратор адреса, назначение структура принцип действия, об применения.
- •Триггер как элементарная ячейка памяти, принцип действия, состав, об применения.
Структура графических табло с динамической индикацией, принцип действия, плюсы и минусы.
Для обеспечения работы многоразрядных индикаторов или нескольких одноразрядных индикаторов используют динамическую, то есть непрерывную индикацию. Суть динамической индикации заключается в поочерёдном включении индикаторов через общую цепь преобразования кода. Информация поступает не на несколько преобразователей, а на один, общий для всех, но порциями. Этот преобразователь кода, своими выходами подключен ко всем элементам сразу. Сигнал засветки определенного знакоместа поступает синхронно с тем устройством, от которого в этот момент поступает информация. Иными словами, в системе динамической индикации как бы работает быстродействующий бесконтактный переключатель на много положений. Схема с динамической индикацией потребляет меньший ток, имеет меньшие габариты и меньшую стоимость.
Параллельный интерфейс, назначение, применение, принцип действия, плюсы и минусы.

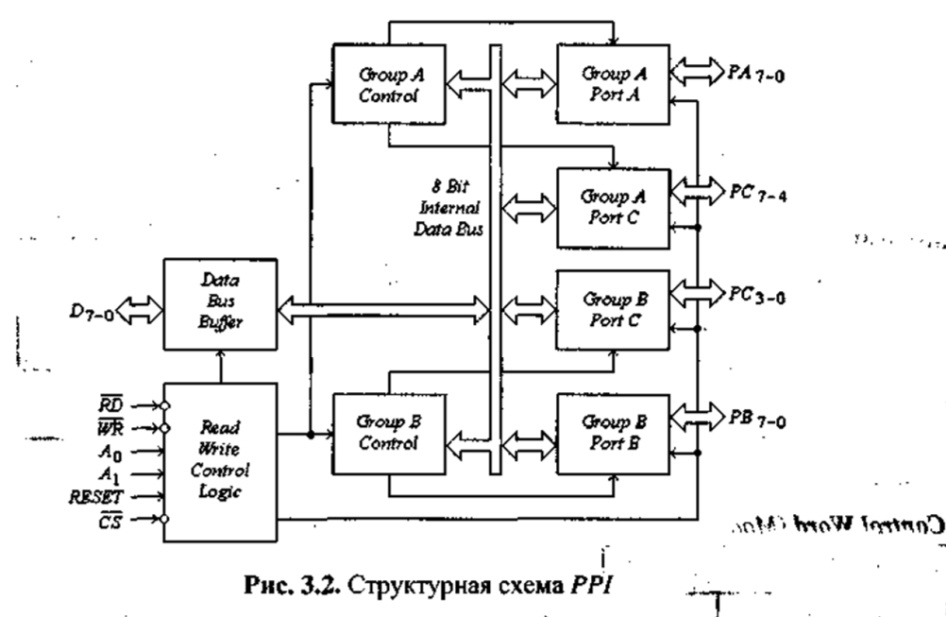

PPI - Параллельный Программируемый Интерфейс (8255). Предназначен для осуществления обмена информацией в параллельном коде между микропроцессором и различными устройствами ввода-вывода. На первый взгляд организация параллельного интерфейса проще и нагляднее и этот интерфейс обеспечивает более быструю передачу данных, поскольку биты передаются сразу пачками. Очевидный недостаток параллельного интерфейса — большое количество проводов и контактов разъемов в соединительном кабеле (по крайней мере по одному на каждый бит). Отсюда громоздкость и дороговизна кабелей и интерфейсных цепей устройств, с которой мирятся ради вожделенной скорости.
Data Bus Buffer – Буфер шины данных
Real Write Control Logic - схема управления чтением и записи данных D7-0
Group B, Control - контроллер управления группой B.
Последовательный интерфейс, назначение, применение, принцип действия, плюсы и минусы.

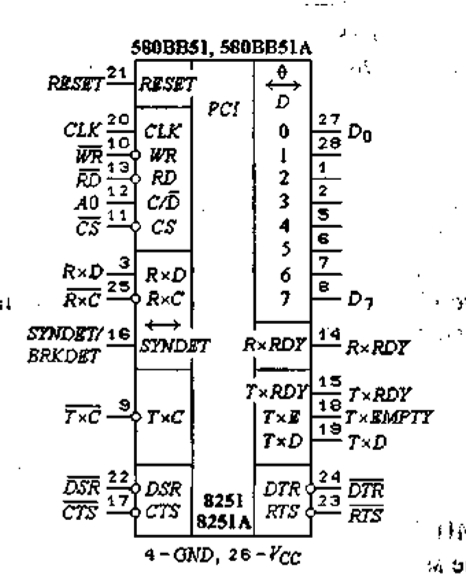

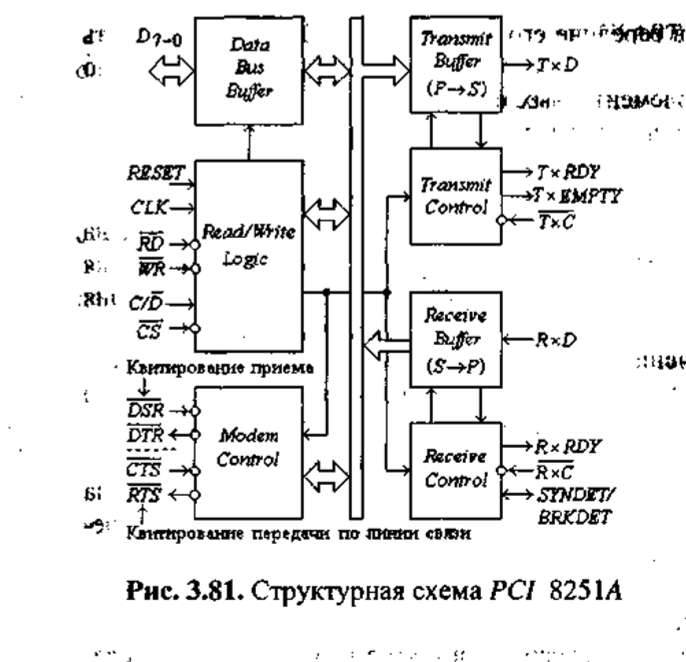

PCI - Программируемый Последовательный Интерфейс (8251). Предназначен для приёма и передачи данных из внешнего устройства в последовательном формате, побитно. У последовательного интерфейса приемопередающие узлы функционально сложнее, зато кабели и разъемы гораздо проще и дешевле. Понятно, что на большие расстояния тянуть многопроводные кабели параллельных интерфейсов неразумно (и невозможно), здесь гораздо уместнее последовательные интерфейсы.
Transmit Buffer - Буфер передатчика, содержащий регистр ввода данных из МП.
Transmit Control - Устройство управления передачей.
Receive Buffer - Буфер приемника
Receive Control - Устройство управления приемом, автоматически фиксирующее слово состояния
Контроллер прямого доступа к памяти, принцип действия, область применения.

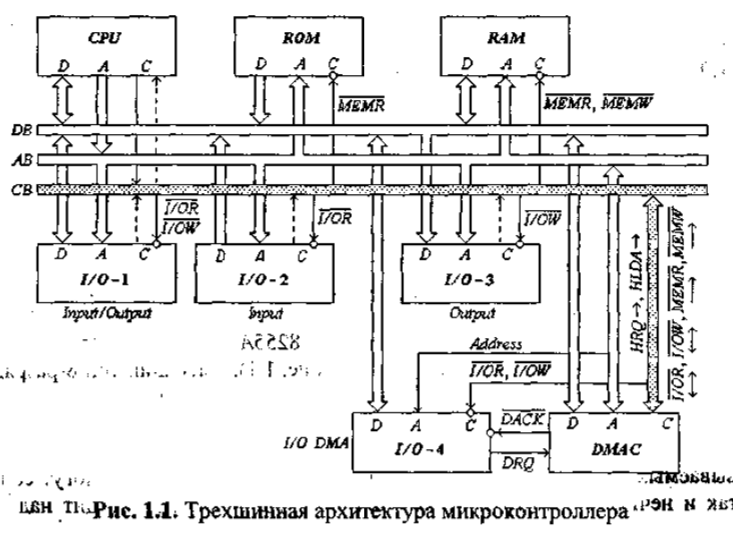

Прямой доступ к памяти (DMA) - это метод непосредственного обращения к памяти, минуя процессор. Процессор отвечает только за программирование DMA: настройку на определенный тип передачи, задание начального адреса и размера массива обмениваемых данных. Обычно DMA используется для обмена массивами данных между системной памятью и устройствами ввода-вывода.
Обмен данными между процессором и устройствами ввода-вывода осуществляется по системной шине, "хозяином" которой является процессор. При использовании контроллера DMA на время обмена данными он должен получить управление системной шиной, т.е. стать ее "хозяином". По окончании обмена подсистема DMA возвращает процессору право управления шиной.
Общий алгоритм ПДП.
Для осуществления прямого доступа к памяти контроллер должен выполнить ряд последовательных операций:
принять запрос (DREQ) от устройства ввода-вывода;
сформировать запрос (HRQ) в процессор на захват шины;
принять сигнал (HLDA), подтверждающий захват шины;
сформировать сигнал (DACK), сообщающий устройству о начале обмена данными;
выдать адрес ячейки памяти, предназначенной для обмена;
выработать сигналы (MEMR, IOW или MEMW, IOR), обеспечивающие управление обменом;
по окончании цикла DMA либо повторить цикл DMA, изменив адрес, либо прекратить цикл.
