7.Обратная решетка
Для описания электронных свойств твердых тел используют понятие обратной решетки.
Обратная решетка представляет собой упорядоченную совокупность точек, представляющих безразмерные значения волнового вектора к, нормированные к импульсу частицы: k = Р/ħ. Иногда обратную решетку называют решеткой в k -пространстве или решеткой в пространстве импульсов.
Любую точку прямой решетки Бравэ в обычном пространстве можно получить путем последовательных трансляций вектора g
. (1.2)
В общем случае вектор трансляций К в обратной решетке задается выражением
. (1.3
где а1, b1, c1 - векторы примитивных трансляций в обратной решетке, h, k, l - целые числа.
Векторы примитивных трансляций в обратной решетке и в решетке Бравэ связаны между собой следующим образом:
(1.4)
Из приведенных соотношений видно, что каждый из векторов обратной решетки перпендикулярен двум векторам прямой решетки. Соответственно, для кубической прямой решетки обратная решетка также кубическая. Можно показать, что гранецентрированная кубическая и объемноцентрированная решетки взаимообратны. Ячейку Вигнера-Зейтца в обратной решетке, объем которой равен объему элементарной ячейки в обратной решетке называют зоной Бриллюэна.
8.Кристаллические структуры материалов электроники.
Полупроводники: а) Алмазная решётка: ГЦК решётка со сложным базисом (000 и ¼¼¼). Si, Ge, C.
б) Решёткатипасфалерита: 2 ГЦК: Ga, As, GaAs, InP идр.
в) Гексагональные решётки:
-SiC,
ZnO и др.
Металлы: ОЦК и ГЦК – решётки.
Диэлектрики: основные: (аморфные).
Магнитные: более сложные структуры (шпинели, со сложным базисом).
9. Дефекты кристаллического строения.
Отклонение от идеальной решётки может быть временным и постоянным.
Временное отклонение – (как пример) – локальное возникновение фонона (прохождение иона).
Постоянное отклонение – дефект кристаллической решётки.
Точечные дефекты (междоузельные атомы, вакансии, атомы примеси);
Линейные дефекты (дислокации и др.);
Плоские дефекты (поверхность, границы зёрен, ДУ);
Объёмные дефекты (поры, трещины, включения, МД).
- Дефект по Френкелю: I+V
- Дефект по Шотки -V

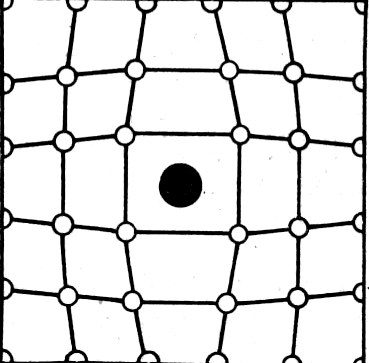

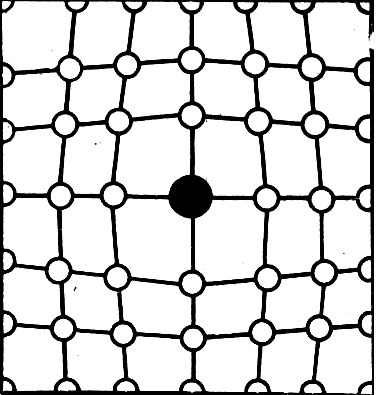

- Примесные атомы замещения - Примесные атомы внедрения
10.Фонон
Порцию
энергии теплового колебания называют
фононом
;
-
частота колебания атома.
и
их количество определяется
.
1.1. Выращивание кристаллов кремния.
Получение металлургического кремния.
SiO2+Cтв→Siтв+SiO↑+CO↑-13(кВт/ч)/кг (реакция идёт при 1500-1700 Со)
Чистота Si-порошка 95-98%
Получение трихлорсилана.
Siтв+3HClгаз→SiHCl3 (газ) +H2↑+ хлориды примесей + тепло
SiHCl3 при комнатной темп.- жидкость.
Очистка проводится путём фракционной дистилляции.
Осаждение из парогазовой смеси поликрист. кремния.
SiHCl3+H2 (газ)→Siтв+3HCl↑.
Чистота кремния ~ 10-6-10-7 ат%
Выращивание поликристаллического кремния.
-метод Чохральского( 80% от всего кремния, потребляемого в пром.)
-метод зонной плавки,
-метод Степанова (пропускается через фильтру).
Метод Чохральского.
Рост кристаллов по методу Чохральского заключается в затвердевании (присоединении атомов в узлы кристаллической решётки) атомов жидкой фазы на границе раздела жидкость/кристалл при постепенном вытягивании кристалла из расплава.
I. Следствие переохлаждения.
С ростом переохлаждения увеличивается скорость затвердевания расплава (скорость присоединения атомов к твердому кристаллу). Но растёт вязкость жидкости (расплава) и уменьшается подвижность атомов => дефектность кристалла!!!
,
где А1,А2-площади изотерм.
Максимальную скорость вытягивания кристалла без дефектов получим, если предположим отсутствие градиента т.в. расплава (отсутствие переохлаждения) , т.е.
.
Тогда
:
, где ks–
коэф.теплопроводности примеси в расплаве.
L – удельная теплота плавления .
ρ – плотность Si в твердом состоянии.
