4. Описание лабораторной установки
Работа с датчиком через пассивный USB- адаптер NRP-Z4
Н
а

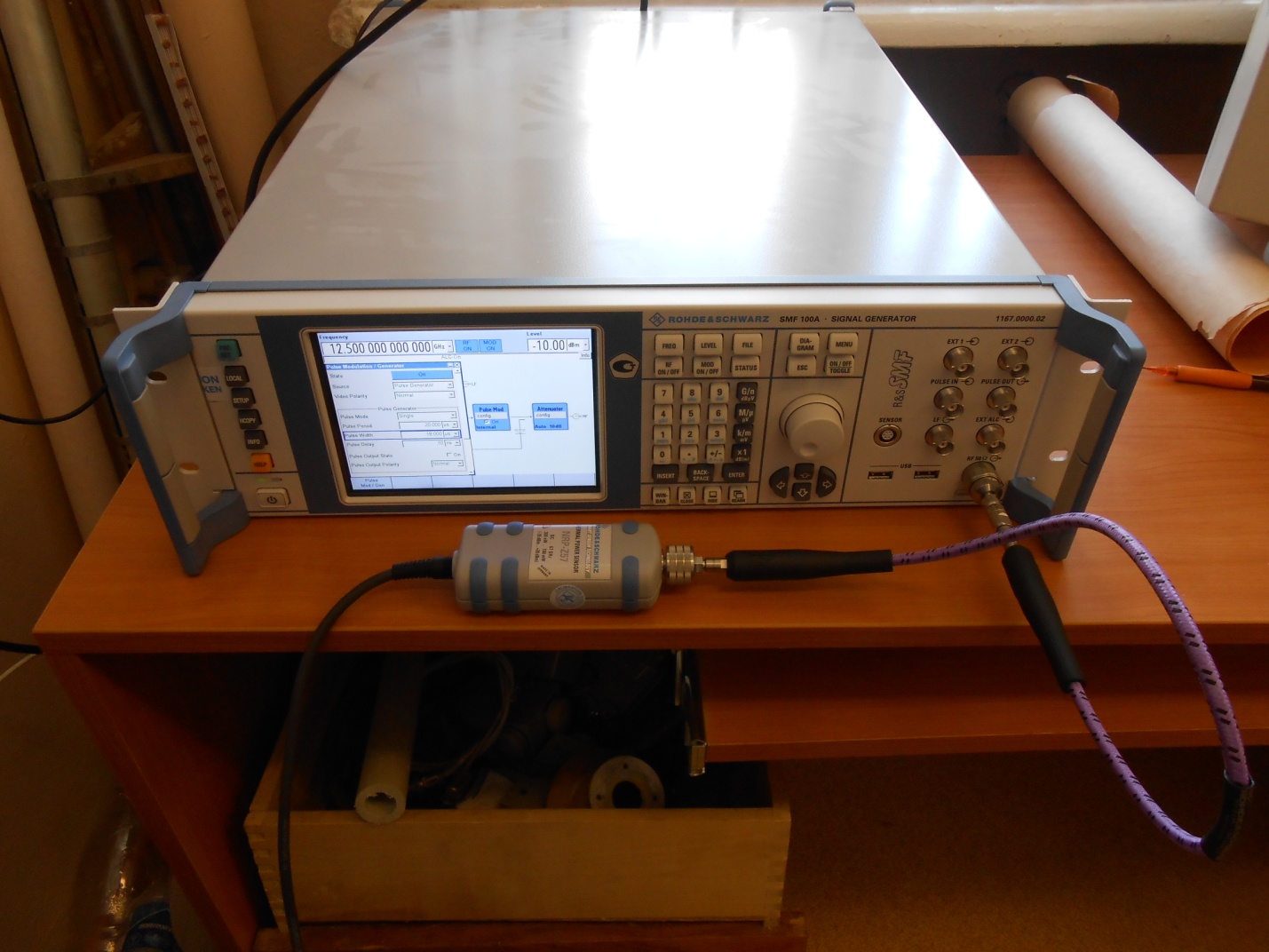

рисунке 1 показано схематическое
изображение измерительной установки.
Порядок подсоединения кабелей не
существенен.
Рис.1
Примеры выполнения работ.
Задание: снять зависимость изменения выходной мощности сигнала от длины и ширины импульса.

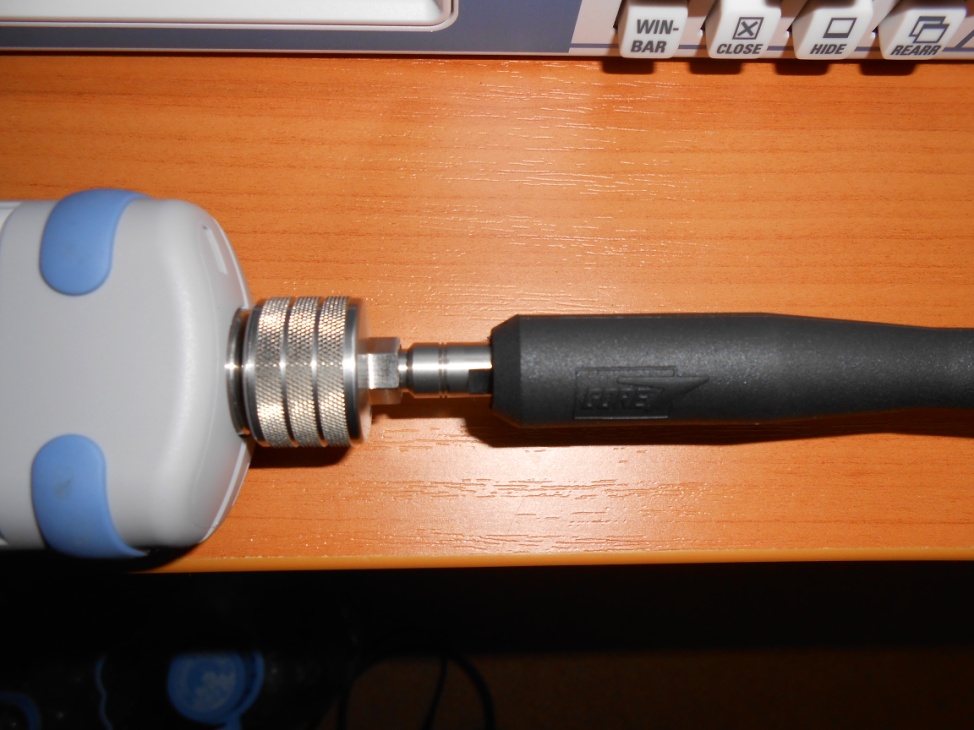

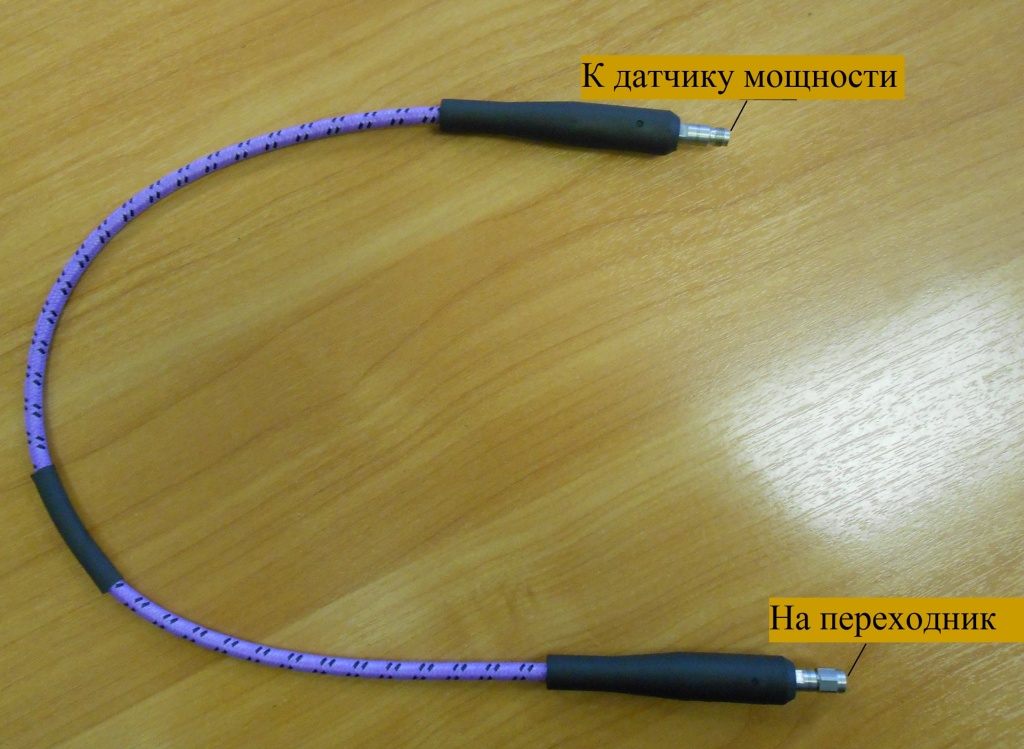

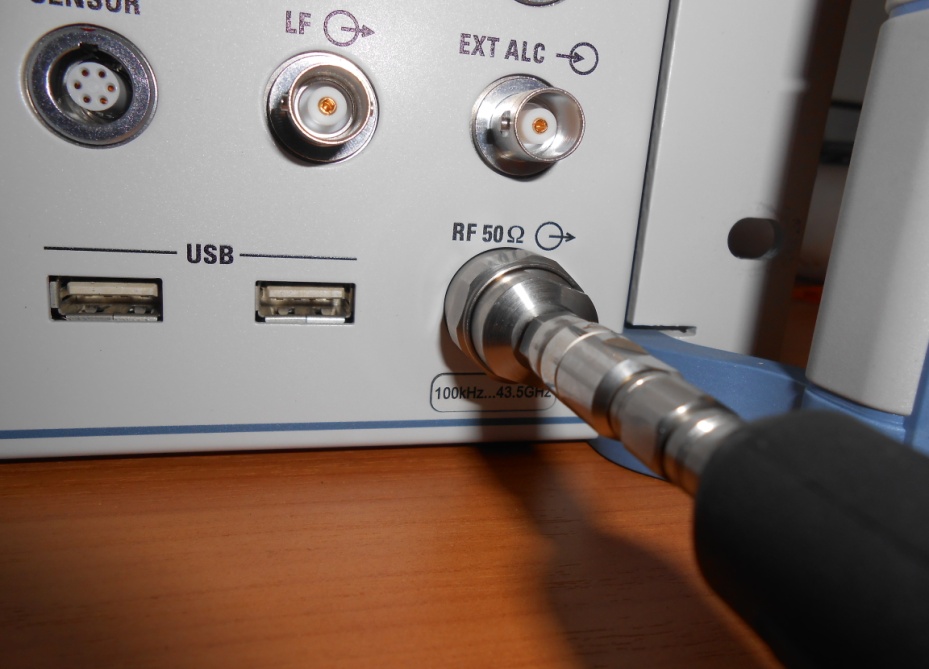

Для выполнения задания необходимо собрать схему, приведенную на рисунке 1. С помощью коаксиального кабеля ZV-Z196 1306.4559.24 и переходного устройства 01 ВN533795 соединяем генератор сигналов R&S SMF100A и датчик мощности R & S SMZ75 / 90/110. Конец кабеля «мамка» закручивается к ВЧ входу датчика мощности, конец «папка» к переходному устройству 01 ВN533795 , который закручивается к генератору сигналов.
Установим на генераторе сигналов следующие значения
P = -10dBm
f = 12.5 ГГц
Pulse Period = 20мкс
Pulse Width = 2мкс
Pulse Delay = 10нc
Установить на генераторе импульсную модуляцию
Задание 1)
Изменяя значения Pulse Width(ширина) с шагом 4мкс измерим выходную мощность, данные занесем в таблицу, и построим график зависимости Р от Pulse Width.
Таблица 1
Pulse Widht,мкс |
2 |
6 |
10 |
14 |
18 |
P, dBm |
-22,164 |
-17,348 |
-15,146 |
-13,681 |
-12,579 |
|
|
|
|
|
|
Задание 2)

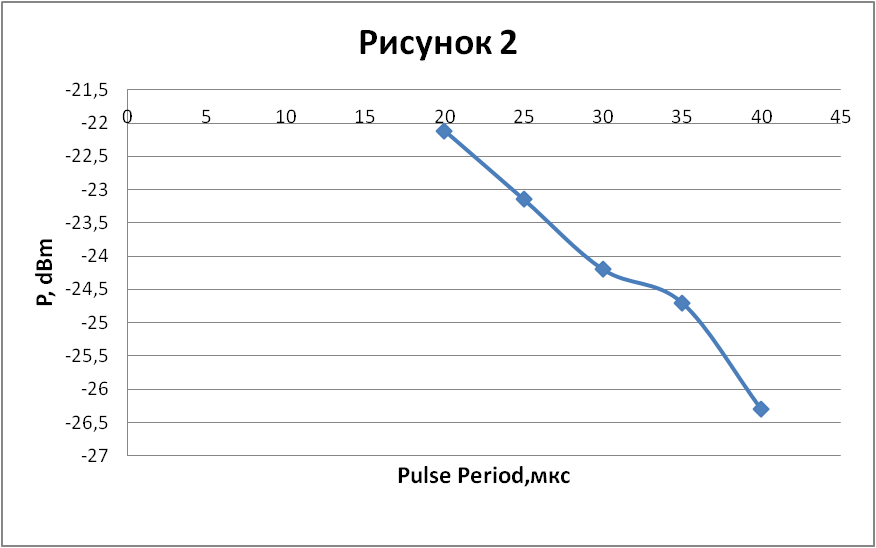

Установим исходные данные на генераторе. Изменяя значения Pulse Period с шагом 5мкс измерим выходную мощность, данные занесем в таблицу, и построим график зависимости Р от Pulse Period
Таблица 2
Pulse Period,мкс |
20 |
25 |
30 |
35 |
40 |
P, dBm |
-22,12 |
-23,15 |
-24,2 |
-24,7 |
-26,3 |
5. Типовое лабораторное задание
Исходные данные:
Установить на генераторе сигналов следующие значения
P = -15dBm
f = 8.5 ГГц
Pulse Period = 30мкс
Pulse Width = 4мкс
Pulse Delay = 10нc
Установить на генераторе импульсную модуляцию
Задание 1
Изменяя значения Pulse Width с шагом 6мкс измерить выходную мощность, данные занести в таблицу, и построить графики зависимости Р от Pulse Width.
Таблица 1
Pulse Widht,мкс |
4 |
10 |
16 |
22 |
28 |
P, dBm
|
|
|
|
|
|
P,Вт |
|
|
|
|
|
|
|
|
|
|
|
Задание 2
Установить исходные данные на генераторе. Изменяя значения Pulse Period с шагом 5мкс измерить выходную мощность, данные занести в таблицу, и построить графики зависимости Р от Pulse Period.
Таблица 2
Pulse Period,мкс |
30 |
25 |
20 |
15 |
10 |
P, dBm
|
|
|
|
|
|
P,Вт |
|
|
|
|
|
|
|
|
|
|
|
