Описание и принцип работы датчика мощности
Ваттметр состоит из измерительного преобразователя (далее - преобразователь) и индикаторного блока.
Преобразователь NRP-Z85 состоит из поглощающего элемента - согласованного резистора и термоэлектрического элемента, позволяющего преобразовывать изменение температуры резистора, поглощающего мощность СВЧ колебаний, в напряжение постоянного тока.
В преобразователи встроены усилители, аналого-цифровые преобразователи, преобразующие измеряемое напряжение постоянного тока в цифровой код, а также микропроцессор, позволяющий автоматически вносить поправки на температуру окружающей среды и значение измеряемой мощности.
В качестве индикаторного блока при проведении измерений используется индикаторные (измерительные) блоки серии NRP или любой персональный компьютер, совместно с опцией NRP-Z4, работающий под управлением операционной системы «Windows XP», с интерфейсом USB; могут использоваться средства измерений производства фирмы «Rohde & Schwarz GmbH & to. KG» (при наличии в их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL, FSP, FSU, FSUP, FSQ; векторные анализаторы цепей серий ZVA, ZVB, ZVL; генераторы сигналов серий SMA, SMB, SMF; SMC.
Виртуальный измеритель мощности
Программа NrpFlashup для управления датчиками с помощью ПК под управлением ОС Windows™ находится на поставляемом с датчиком компакт-диске. Программа состоит из нескольких модулей, централизованный доступ к которым осуществляется из позиции NRP Toolkit стартового меню Windows™.
В данном разделе описывается программный модуль Power Viewer (Визуализатор мощности). Модуль представляет собой виртуальный измеритель мощности, который использует только усеченный набор функций датчика. Это означает, что после чрезвычайно короткого периода ознакомления пользователь способен измерять среднюю мощность модулированных сигналов.
Остальные модули из состава программы NrpFlashup описаны в главе 3 данного руководства по эксплуатации (модули Terminal и Update S-Parameters) или в руководстве по техническому обслуживанию (модуль Firmware Update).
Обзор программы
Запустите виртуальный измеритель мощности, выбрав пункт стартового меню NRP Toolkit - Power Viewer. Отобразится окно программы Power Viewer

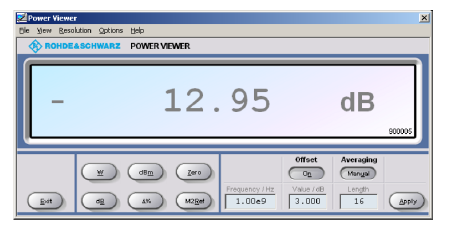

Рис. 2-1 Окно программы Power Viewer - виртуального измерителя мощности
Большую часть программного окна занимает окно для вывода результатов измерений. В нем отображаются значение результата измерения, единицы измерения и дополнительная информация о состоянии датчика. В нижнем правом углу окна отображается серийный номер датчика. Также окно программы содержит анимированные кнопки и поля ввода данных
Список клавиш, используемых в виртуальном измерителе мощности
Кнопка |
Функция |
Комбинация клавиш |
Exit |
Завершение работы программы Текущие настройки сохраняются и при следующем запуске программы будут загружены вновь. |
Alt + E |
W |
Выбор [Вт] в качестве единиц отображения результата. |
Alt + W |
dBm |
Выбор [дБмВт] в качестве единиц отображения результата. |
Alt + M |
Zero |
Установка нуля. |
Alt + Z |
dВ |
Выбор [дБ] в качестве единиц отображения результата. Представляет собой десятичный логарифм отношения измеренного значения к опорному значению. |
Alt + Б |
д% |
Выбор [%] в качестве единиц отображения результата. Разница между измеренным значением и опорным значением выражается в процентах. |
Alt + % |
M2Ref |
Текущее измеренное значение становится опорным значением для относительных единиц измерения - [дБ] и [%]. |
Alt + R |
Offset On/Off |
Включение или выключение коррекции смещения для датчика. Если коррекция отключение (Off), поле для ввода смещения Offset/dB затеняется. |
Alt + N |
Averaging Man/Auto |
Включение/ выключение автоматического усреднения При включенном авто усреднении поле ввода Length затеняется Отображается текущий коэффициент усреднения. |
Alt + T |
Apply |
Прием измененных числовых значений в полях ввода Frequency/Hz. Value/dB и Length и их передзчз нз дзтчик |
Alt + A or Enter key |
Поля ввода виртуального измерителя мощности
Поле ввода |
Функция |
Frequency/Hz |
Частота ВЧ-несущей Гц. |
Value/dB |
Величина ослабления в дБ четырехполюсника
датчиком. |
