Экспериментальная часть
Настройки генератора сигналов (например, R&S SMU):
Частота: |
100 МГц |
Уровень: |
0 дБмВт |
Последовательность действий
1. Перевести анализатор R&S FSVR в состояние со стандартными настройками нажатием клавиши "PRESET". R&S FSVR будет переведен в состояние со стандартными настройками.
2. Установить центральную частоту 100 МГц, полосу обзора 50 кГц.
а) Нажать клавишу "FREQ" и ввести значение 100 MHz.
б) Нажать клавишу "SPAN" и ввести значение 50 kHz.
3. Установить опорный уровень анализатора R&S FSVR в 0 дБмВт (равным уровню генератора сигналов) путем нажатия клавиши "AMPT" и ввода значения 0 dBm.
4. Включить режим измерения фазового шума.
а) Нажать клавишу "MKR FUNC".
б) Нажать функциональную клавишу "Phase Noise". Прибор R&S FSVR активизирует функцию измерения фазового шума. Маркер 1 (основной) и маркер 2 (дельта-маркер) располагаются в точке максимума сигнала. Положение маркера (частота и уровень) – опорная точка для измерений фазового шума. Горизонтальная линия показывает уровень опорной точки, вертикальная линия – ее частоту. Возможность ввода данных для дельта-маркера активирована, так что отстройку по частоте, на которой необходимо измерять уровень фазового шума, можно задать напрямую.

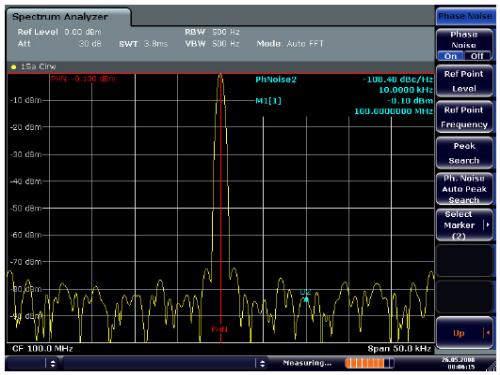

5. Для определения фазового шума установить отстройку по частоте 10 кГц путем ввода значения 10 kHz. На экране прибора R&S FSVR будет отображено значение фазового шума при отстройке от несущей частоты на 10 кГц. Величина фазового шума в дБн/Гц будет отображена в поле вывода дельта-маркера в правой верхней части экрана (Phn2).
6. Стабилизировать результат измерения путем включения усреднения кривой.
Управлять отстройкой по частоте можно перемещением маркера поворотной ручкой или путем числового ввода нового значения отстройки.
