51. Принцип работы жидкокристаллического монитора.

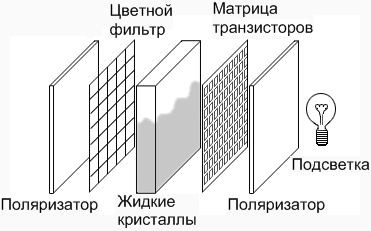

Экран LCD-монитора представляет собой множество пикселей, которые могут изменять свои свойства. LCD-матрица состоит из нескольких слоев, между которыми содержится тонкий слой жидких кристаллов. При появлении электрического поля молекулы жидких кристаллов частично выстраиваются вдоль поля, и угол поворота плоскости поляризации света меняется. Поворот плоскости поляризации светового луча незаметен для глаза, поэтому применяются фильтры, которые пропускают световой пучок заданной поляризации. Для того чтобы можно было наблюдать изображение хорошего качества, даже если окружающая среда не является светлой, используется подсветка задней стороны матрицы. Цветное изображение получается в результате использования трех фильтров, которые выделяют из излучения источника белого света компоненты трех основных цветов. Комбинация трех основных цветов для каждой точки или пикселя экрана дает возможность воспроизвести любой цвет.

П реимущества LCD-мониторов:

o   Компактность.

o   Крепление к стене – многие мониторы поддерживают стандарт VESA и имеют отверстия для крепления к стене.

o   Поворот экрана – LCD-мониторы среднего и высшего ценового диапазона позволяют кроме изменения угла наклона еще и поворачивать экран на угол до 90 градусов.

o   Отсутствие мерцания.

o   Полный вывод изображения – принцип построения изображения, который используется в CRT -мониторах, значительно отличается от того, к которому наши глаза привыкли. В LCD-мониторах изображение показывается уже сформированным и глазам его легче воспринимать.

o   Отсутствие искажений  – в LCD-мониторе изображение формируется совсем не так как в CRT. Даже в самой плоской электронно-лучевой трубке монитора необходима коррекция возникающих геометрических искажений, опять же из-за особенностей построения изображения. LCD-мониторы лишены этого недостатка.

o   Четкость изображения  – еще одним преимуществом LCD-мониторов следует считать высокую четкость изображения, недостижимую в CRT -мониторах.

o   Яркость изображения  – по уровню яркости LCD-мониторы уже тоже догнали и даже перегнали CRT -мониторы. Сегодня даже малобюджетные модели LCD-мониторов позволяют достичь яркости 300 кд/м2. Такие цифры доступны не всем CRT -мониторам.

o   Отсутствие излучения – электронно-лучевая трубка CRT -монитора излучает электромагнитные волны. В принципе излучение современных мониторов находится на достаточно безопасном уровне, но LCD-монитор совсем не излучает, поэтому все-таки более безопасный.

o   Потребляемая мощность – современные LCD-мониторы потребляют на 60-80% меньше электроэнергии, чем CRT-мониторы.

52. Характеристики мониторов. Типы мониторов.

В режимах высокого разрешения немаловажным фактором является тип развертки построчный, или чересстрочный. При построчном способе осуществляется передача всех строк на экране монитора за один прием без чередования. Обладающие построчной разверткой мониторы позволяют быстрее выводить изображение на экран и менее подвержены мерцанию, имеют более резкие и четкие изображения. Все современные мониторы — с построчной разверткой. При чересстрочном способе за один период кадровой развертки выводятся нечетные строки, за второй — четные. В чересстрочной развертки частота кадров снижается вдвое.

Разрешающая способность монитора

Разрешающая способность означает плотность отображаемого на экране изображения. Она определяется количеством точек или элементов изображения вдоль одной строки и количеством горизонтальных строк. Чем выше разрешающая способность, тем больше информации выводится на экран.

Частота регенерации

Это одна из важнейших характеристик монитора, определяющая скорость, с которой происходит воспроизведение кадра или полное восстановление (обновление) экрана в единицу времени. Частота регенерации измеряется в герцах (Гц). Частота регенерации дисплея и соответствующие характеристики графической платы, с которой работает монитор, предопределяют мерцание изображения для всех режимов работы монитора. Чем выше частота регенерации, тем меньше мерцание экрана.

Полоса пропускания

Это диапазон частот в МГц, в пределах которого гарантирована устойчивая работа монитора.

Время отклика Традиционно производители матриц и мониторов измеряют время отклика как суммарное время переключения пикселя с черного на белый и обратно.

Яркость и контрастность

Под яркостью понимается яркость белого цвета (т. е. на матрицу подается максимальный сигнал) в центре экрана, под контрастностью– отношение уровня белого цвета к уровню черного, также в центре экрана.

Цветопередача

С точки зрения цветопередачи производители обычно указывают одну цифру – количество цветов, которое традиционно равняется 16,2 млн. или 16,7 млн. (что соответствует 24 битам, или по 8 бит на каждый из трех базовых цветов).

Типы

• ЭЛТ — на основе электронно-лучевой трубки (англ. cathoderaytube, CRT)

• ЖК — жидкокристаллические мониторы (англ. liquidcrystaldisplay, LCD)

• Плазменный — на основе плазменной панели (plasmadisplaypanel, PDP, gas-plazmadisplaypanel)

• Проектор — видеопроектор и экран, размещённые отдельно или объединённые в одном корпусе (как вариант — через зеркало или систему зеркал); и Проекционный телевизор

• OLED-монитор — на технологии OLED (органический светоизлучающий диод)

• Виртуальный ретинальный монитор — технология устройств вывода, формирующая изображение непосредственно на сетчатке глаза.

• Лазерный — на основе лазерной панели
