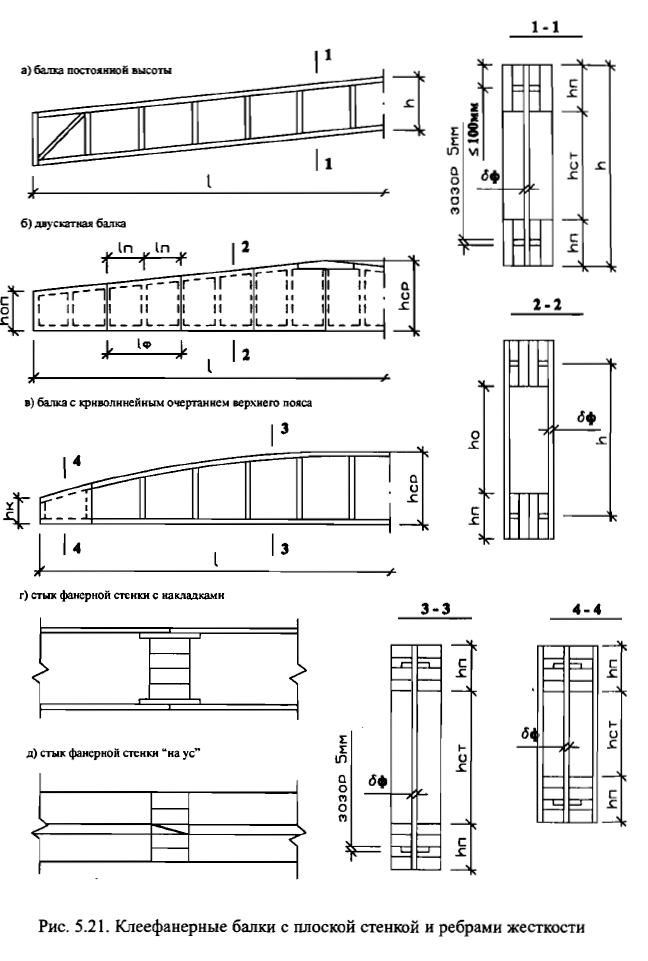

35. Клеефанерные балки с плоской стенкой конструирование применение расчет. (записать формулы на обороте)

13. Составные элементы на податливых связях.

Элементы составных деревянных конструкций на податливых связях состоят из досок, соединенных гвоздями или бревен и брусьев, соединенных по высоте болтами или деревянными вкладышами. Податливостью называют способность связей при деформации конструкций давать возможность соединяемым брусья или доскам сдвинуться друг относительно друга. Податливость связей ухудшает работу составного элемента по сравнению с таким же элементом цельного сечения. У составного элемента на податливых связях уменьшается несущая способность, увеличивается деформативность. Поэтому при расчете и проектировании составных элементов необходимо учитывать податливость связей. Например: балки на пластинчатых нагелях (балки Деревягина) образуются сплачиванием по высоте двух или трех брусьев, соединенных между собой дубовыми пластинчатыми нагелями, вставленными в специальные гнезда.

В процессе изготовления этим балкам придается строительный подъем, благодаря которому обеспечивается плотное защемление пластин в гнездах. Эти балки работают и рассчитываются на изгиб, как составные на податливых связях, а число пластин определяется по их несущей способности при изгибе и смятии.

15. Расчет элементов на смятие и скалывание (пример лобовой врубки).

Скалывание древесины встречается, как правило, в сопряжениях деревянных элементов. Известно три вида скалывания- вдоль волокон, поперек волокон и под углом к волокнам.

Расчет древесины на скалывание производится по напряжениям, средним по площадке скалывания: Где - расчетное сопротивление древесины скалыванию, среднее по площадке,МПа;

Расчетное сопротивление древесины скалыванию под углом к волокнам зависит от величины угла скалывания – с увеличением угла скалывания прочность древесины снижается. Расчетное сопротивление древесины скалыванию в диапазоне углов скалывания от 0 до 90 градусов определяется по следующей формуле:

, где

Смятие древесины- явление сжатия на поверхности элемента.

Смятие древесины различают трех видов – вдоль волокон, поперек волокон и под углом к волокнам. Расчет древесины на смятие, независимо от вида, производится по формуле

гдеN_см-сила,вызывающая смятие,Fсм-площадь смятия,〖мм〗^2,Rсм-расчетное сопротивление древесины смятию,с учетом вида смятия.При смятии древесины вдоль волокон, когда работа на смятие подобрана работе на сжатие вдоль волокон, соот-но Rcм=Rc. При смятии древесины поперек волокон величина расчетного сопротивления зависит от вида смятия. Расчетное сопротивление древесины смятию в диапазоне углом смятия от 0 до 90 градусов определяют по следующей формуле:

Врубкой называют соединение, в котором усилие элемента, работающего на сжатие, передается другому элементу непосредственно без вкладышей или иных рабочих связей. Основной областью применения врубок являются узловые соединения брусчатых и бревенчатых ферм, в том числе в опорных узлах примыкания сжатого верхнего пояса к растянутому нижнему поясу. Соединяемые врубкой элементы д.к. должны быть скреплены вспомогательными связями – болтами, хомутами, скобами и т.п., которые следует рассчитывать в основном на монтажные нагрузки. Лобовую врубку на скалывание рассчитывают определением среднего по длине площадке скалывания напряжения сдвига: Rcр=Rск/(1+(lск/е)), где lcк – расчетная длина плоскости скалывания, е-плечо сил сдвига.
