34. Многоугольные ферм из бруса типа цнииск
Вписанного в круг. Особенностью многоугольных ферм является решение почти всего верхнего пояса из одинаковых прямолинейных балок, выполненных из брусьев (в некоторых случаях из клееных элементов) с передачей усилий в узлах через металлические вкладыши. Соединения перекрывают в узлах накладками на болтах. Нижний пояс делают, как правило, металлическим из профильной стали. Решетку принимают треугольной со стойками. Брус верхнего пояса перекрывает две панели и является двухпролетной неразрезной балкой, за исключением опорных панелей, имеющих вдвое меньшую длину (рис. 36.3).
Раскосы и стойки решетки имеют по концам металлические пластинки-наконечники, прикрепленные болтами к деревянному элементу и

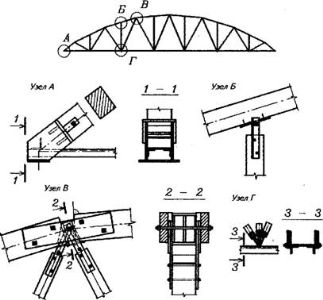

Рис. 36.3. Многоугольная брусчатая ферма системы ЦНИИСК
36. Пространственное крепление плоскостных деревянных конструкций
Плоскостные конструкции (балки, арки, рамы, фермы и т. д.) предназначены для восприятия нагрузок, действующих в их плоскости. В зданиях или сооружениях различные плоскостные конструкции при взаимном соединении образуют пространственную конструкцию, которая должна обеспечить надежное восприятие внешних сил любого направления при наиневыгоднейшем сочетании их в соответствии с условиями эксплуатации. При этом передача усилий от одних частей сооружения на другие вплоть до его основания должна проходить без какого-либо нарушения пространственной неизменяемости, устойчивости, жесткости и прочности всей пространственной конструкции в целом и отдельных ее частей. При транспортировании и монтаже сборных конструкций может возникнуть необходимость устройства специальных креплений, обеспечивающих неизменяемость, прочность и устойчивость этих конструкций.
