В ысоковольтные цепи вагонов 817-60/817-61
Рис.93 Схема высоковольтных цепей вагонов 817-60/817-61
Высоковольтные цепи получают питание номинального напряжения 750 в постоянного тока от контактной сети через токоприемники ТРА-02.(Рис.93)
Токоприемники через соединительные муфты СВ подключаются к блоку соединительному БСТД , который проводом подключен к клемме блока распределительного устройства БРУ-01 .
От БРУ-01 через предохранители FU-1 FU-2 FU-3 FU-4 по проводам напряжение поступает к высоковольтным потребителям - преобразователю собственных нужд ПСН-24, преобразователям напряжения «ЕLСТPА» системы кондиционирования, вентиляции и обогрева салона.
Через главный предохранитель FU-1 на 500 А, разъединитель питание подается на вход тягового инвертора и от него и на фильтровой индуктор Lф (дроссель сетевого фильтра).
Если разъединитель (ГВ) замкнут, то питание подводится к быстродействующему выключателю (ВБ) , который обеспечивает защиту от перенапряжения и токов короткого замыкания силовых цепей комплекта электрооборудования. При возникновении неисправности ВБ осуществляет быстрое отключение силовой цепи.
К высоковольтной цепи подключен также высоковольтный вольтметр через добавочное сопротивление, обеспечивающий контроль высокого напряжения на вагоне.
При включении инвертора тягового привода двигатели (ТД) тележек получают переменное трехфазное напряжение питания с выхода тягового инвертора.
Заземление потребителей высоковольтных цепей осуществляется через соединительные блоки БС-1 и токоотводы типа УТ-02 , установленные на каждой колесной паре тележек вагона.
Контроль потребления электроэнергии из контактной сети
На вагонах 81-760 и 81-761 предусмотрена возможность контроля потребления вагонами поезда электроэнергии из контактной сети с отображением информации о потребляемой вагонами электроэнергии на экране монитора машиниста системы «Витязь»
Для этой цели используется датчик-трансформатор тока LT 1000 (Рис.89), который предназначен для преобразования потребляемого тока от контактной сети в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
Датчик представляет собой измерительный преобразователь, работа которого основана на эффекте Холла. С выхода датчика снимается ток, величина которого прямо пропорциональна величине тока, текущего в первичной цепи.

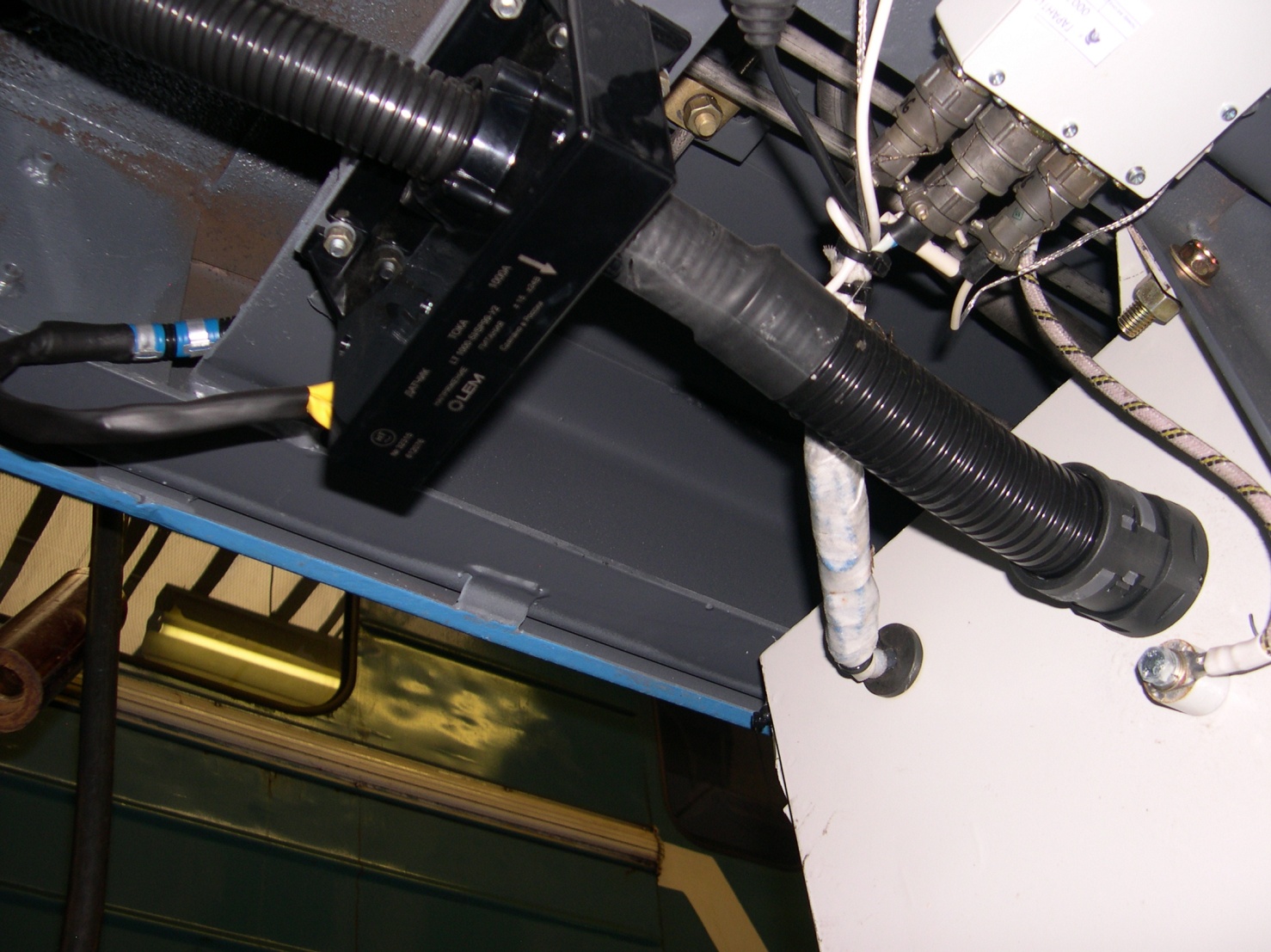

Рис.94 Датчик-трансформатор тока LT 1000
Датчик имеет изолирующий пластиковый корпус и залит эпоксидным компаундом. Установлен датчик на кронштейне на раме вагона около блока распределительного устройства (БРУ). Измеряемый ток снимается с провода, идущего от БСТД через указанный датчик UA1 к одной из клемм БРУ-01.
Выходной сигнал датчика UA1 по проводу поступает в БКВУ, где преобразуется и поступает в БКПУ, который обрабатывает информацию с БКВУ о потреблении электроэнергии вагонами поезда и обеспечивает ее вывод по запросу машиниста на экран дисплея МФДУ.
