Управление аппаратурой цифровой информационной системы
Подача питания 75в к цепям управления и на аппаратуру ЦИС осуществляется через автоматические выключатели SF-12 «ЦИС-1» и SF-13 «ЦИС-2», а также SF-38 «ЦИС-Л» и SF-37 «ЦИС-П».
СБУЦИС-01 в составе информационного комплекса взаимодействует со всеми блоками системы. Связь с блоками БЭС, входящими в систему экстренной связи пассажир-машинист, блоками БИТ и БНТ левой и правой сторон вагонов поезда, входящими в систему громкоговорящей связи и информационных табло осуществляется по отдельным шинам САМ с гальванической развязкой.
Управление работой цифрового магнитофона осуществляется следующими кнопками:
CВ1 «ЛИНИЯ» - подключение к системе ГГС
CВЗ «УСТАНОВКА В НАЧАЛО» - установка в начало речевых и мнемонических сообщений выбранного маршрута»
CВ2 «ВЫБОР МАРШРУТА» - выбор типа речевого сообщения
CВ11 «ПУСК ЗАПИСИ» - начало воспроизведения очередного блока речевых и мнемонических сообщений маршрута.
Передача сообщения по системе ГГС включается нажатием кнопки CВ1 «ЛИНИЯ» с последующим нажатием и удержанием тангенты микрофона.
Начало информационных сообщений выбранного маршрута обеспечивается кратковременным нажатием кнопки CВЗ «УСТАНОВКА В НАЧАЛО».
Начало воспроизведения установленного речевого сообщения из памяти блока управления осуществляется кратковременным нажатием кнопки CВ11 «ПУСК ЗАПИСИ». По завершению воспроизведения сообщения происходит автоматическая остановка цифрового магнитофона. При последующем нажатии указанной кнопки начинается воспроизведение следующего сообщения.
При отжатой кнопке CВ2 «ВЫБОР МАРШРУТА» речевые сообщения воспроизводятся для движения в прямом направлении «МАРШРУТ 1», а при нажатой кнопке - в обратном, «МАРШРУТ 2».
При поступлении вызова от одного из БЭС на мониторе отображаются номер вагона, номер БЭС в вагоне и порядковый номер вагона в составе поезда и включается тракт звукового сообщения от машиниста. При поступлении вызова от других БЭС в момент проведения сеанса связи с первым, на мониторе отображается информация о состоянии очереди вызовов.
Включение наддверных светодиодных индикаторов сигнализации закрытия дверей (ССЗД) и зуммеров ЗСЗД производится при открытых дверях кратковременным нажатием кнопки «ПУСК ЗАПИСИ». При этом, одновременно со звуковым сообщением об отправлении поезда, включаются световой сигнал закрытия дверей (ССЗД) и закрытие сигнала(ЗСЗД). Выключение ССЗД и ЗСЗД осуществляется после поступления в СБУЦИС-01 от БКПУ сигнала о закрытии всех дверей или по истечении установленного времени выключения.
Фары и габаритные фонари
Для освещения пути на вагоне с наружной стороны лобовой стенки кабины установлено четыре фары-прожектора с лампами на 24 в, которые обеспечивают освещение рельсового пути на прямом участке на расстоянии до 305 м с освещенностью не менее 1 Лк.
Электрически фары объединены в две группы по две фары. Одна группа фар расположена на аварийном трапе, а другая - на лобовой стенке кабины.
В лобовой части кабины установлены также габаритные фонари красные (два верхних фонаря, и два нижних, один их которых установлен на аварийном трапе).
Фары включаются только при включенных контроллерах реверса КР или КРУ.
Питание групп фар осуществляется от отдельных модулей питания силового субблока цифровой информационной системы (СБСЦИС-01), преобразующих входное напряжение постоянного тока 80 в в напряжение выходное 24 в постоянного тока (Рис.№.) Устройство приема информации УПИ-1 принимает сигнал и формирует разовые команды на включение фар 1гр и 2 гр, которые через субблок управления СБУЦИС-01 поступают в силовой субблок цифровой этой системы на включение соответствующих модулей питания. Включаются лампы фар 1гр или фары 1гр и 2гр.

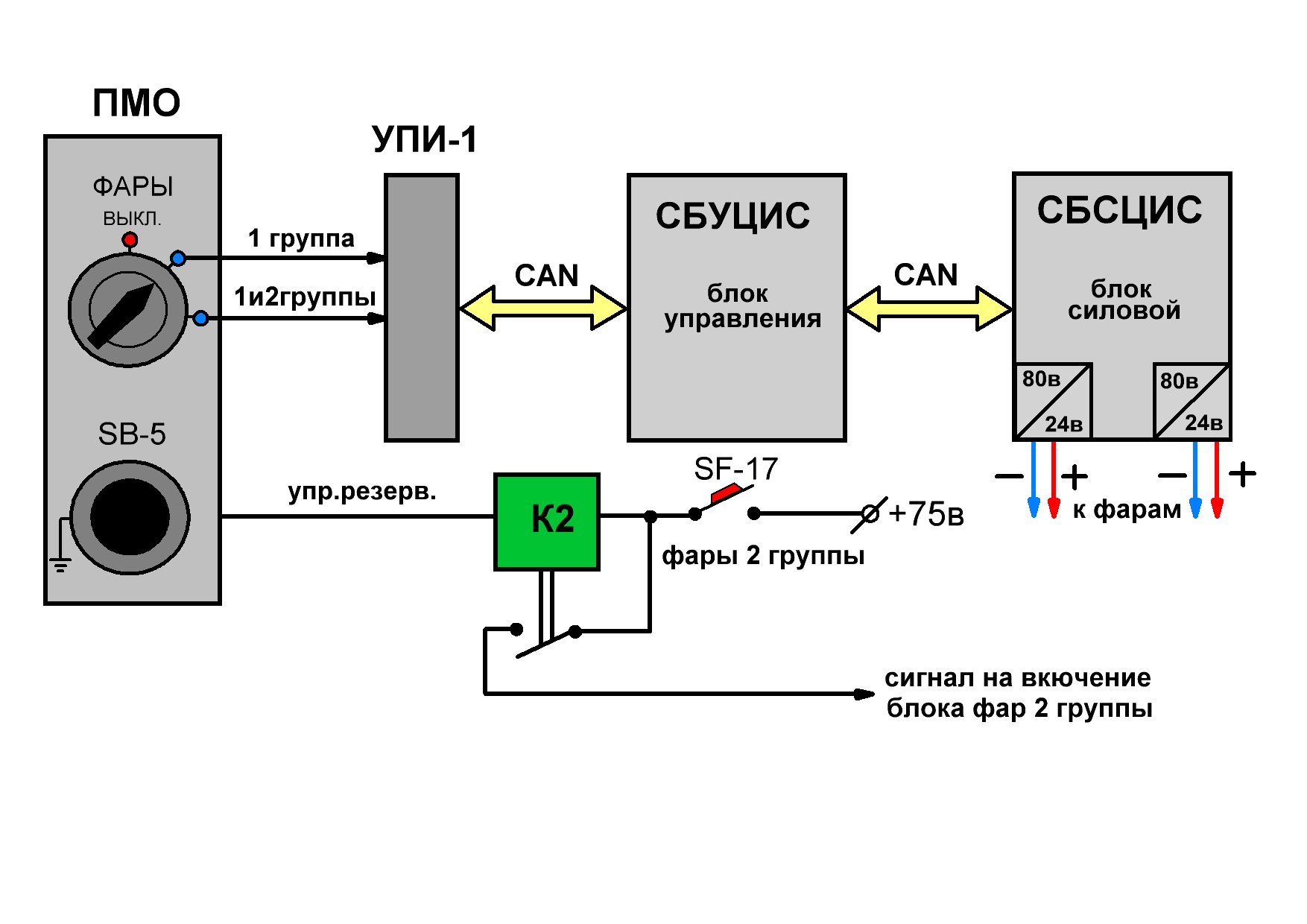

Схема питания блоков фар и реле Р2
Рис.74 Схема питания блоков фар и реле Р2
Включение
фар в штатном режиме производится с
пульта машиниста основного (Рис.74)
переключателем включения фар первой и
второй групп «ФАРЫ 1гр»-«ФАРЫ 1гр и 2 гр»,
при включенных на ППЗ автоматических
выключателях «Фары 1гр» и «Фары 2 гр» и
при постановке контроллера реверса
(КР) на ПМО в положение «Вперед».
Рис.75 Схема включения фар и габаритных огней
Резервное включение фар (Рис.75) осуществляется с пульта машиниста вспомогательного ПМВ тумблером «ФАРЫ. РЕЗЕРВНОЕ» при включенном автоматическом выключателе «ЦУВ. Управление резервное» и при нажатии кнопки SВ-5 задания режима резервного управления поездом «УПРАВЛЕНИЕ РЕЗЕРВНОЕ» (работает при управлении от КРУ). При включении кнопки SВ-5(Рис.70) включается реле К2 по цепи: +75в, автоматический выключатель SF-17, катушка К-2, контакты кнопки, земля. Реле замыкает свой контакт,- подается сигнал блоку управления СБУЦИС на включение блока фар 2 группы.
Включение красных габаритных фонарей (Рис.75) осуществляется при постановке контроллера реверса в положения «0», «Назад», «Назад резервное».
Габаритные фонари получают электропитание 80 в от бортовой сети .
При отстоях вагонов в тупиках в ночное время питание габаритных огней осуществляется от аккумуляторной батареи при включенном автоматическом выключателе «Ночной отстой» через нормально-замкнутые контакты выключенного выключателя батареи (ВБ)
