Вентиляция, отопление и кондиционирование салона (скво)
Вагоны 81-760 и 81-761 оборудованы системой кондиционирования, вентиляции и отопления салона (Рис.68).
Система предназначена для поддержания комфортных температурных условий для пассажиров, путем подачи в салон охлажденного воздуха в режиме «Охлаждение», принудительной подачи очищенного наружного воздуха в салон вагона в режиме «Вентиляция» и подогретого наружного воздуха в режиме «Отопление».

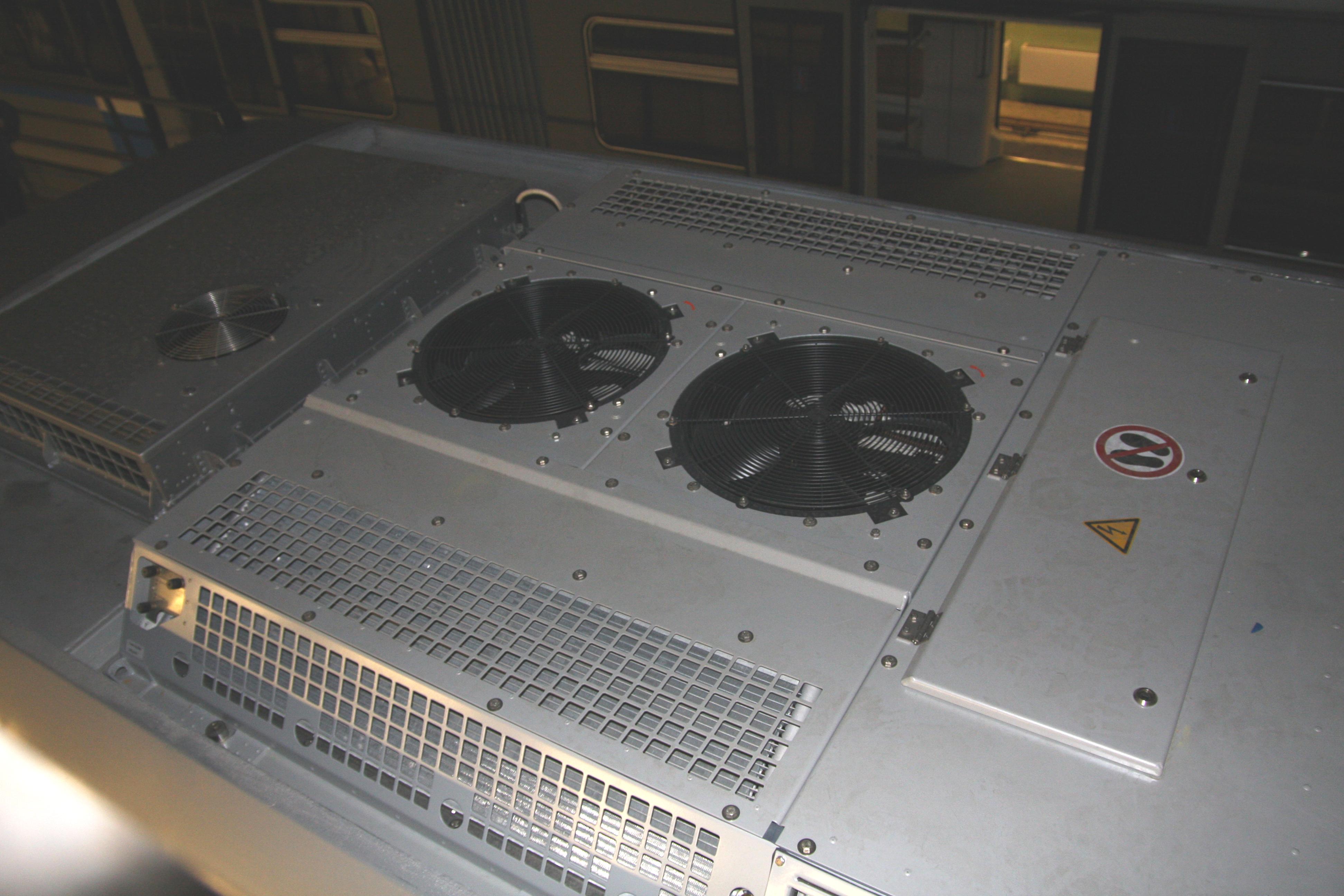

Рис.71 Кондиционер
В состав системы кондиционирования, вентиляции и отопления (СКВО) салона входят:
Моноблочная установка кондиционирования салона (НУАС) 2 шт.;
Преобразователь мощности ... 2 шт.;
Вентиляционные решетки … 4 шт.
Установка обеззараживания воздуха - «МЕГАЛИТ-1М» 2 шт.;
Блок пускорегулирующей аппаратуры ЭПРА 2 шт.;
Оборудование системы кондиционирования салона размещено на крышах кузовных секций и на раме вагонов.
Кондиционер состоит из следующих основных компонентов:
секция «компрессор-конденсатор»;
воздухоподготовитель;
распределительная коробка.
Панель управления кондиционером
Панель (расположена в кабине машиниста) предназначена для управления режимами работы термоэлектрического кондиционера БТК-1,5 (или комплекта кондиционеров КК-2,4) и размещения центрального блока контроля и индикации ЦБКИ автоматической системы обнаружения и тушения пожара «Игла-М».
На панели установлены переключатели режимов работы кондиционера «Вентиляция – Кондиционирование», «Обогрев – Охлаждение», переключатель выбора экономичного или максимального по потребляемой мощности режима работы кондиционера «Слабо – Сильно», тумблер «Зима/Лето» и сигнальные светодиоды.

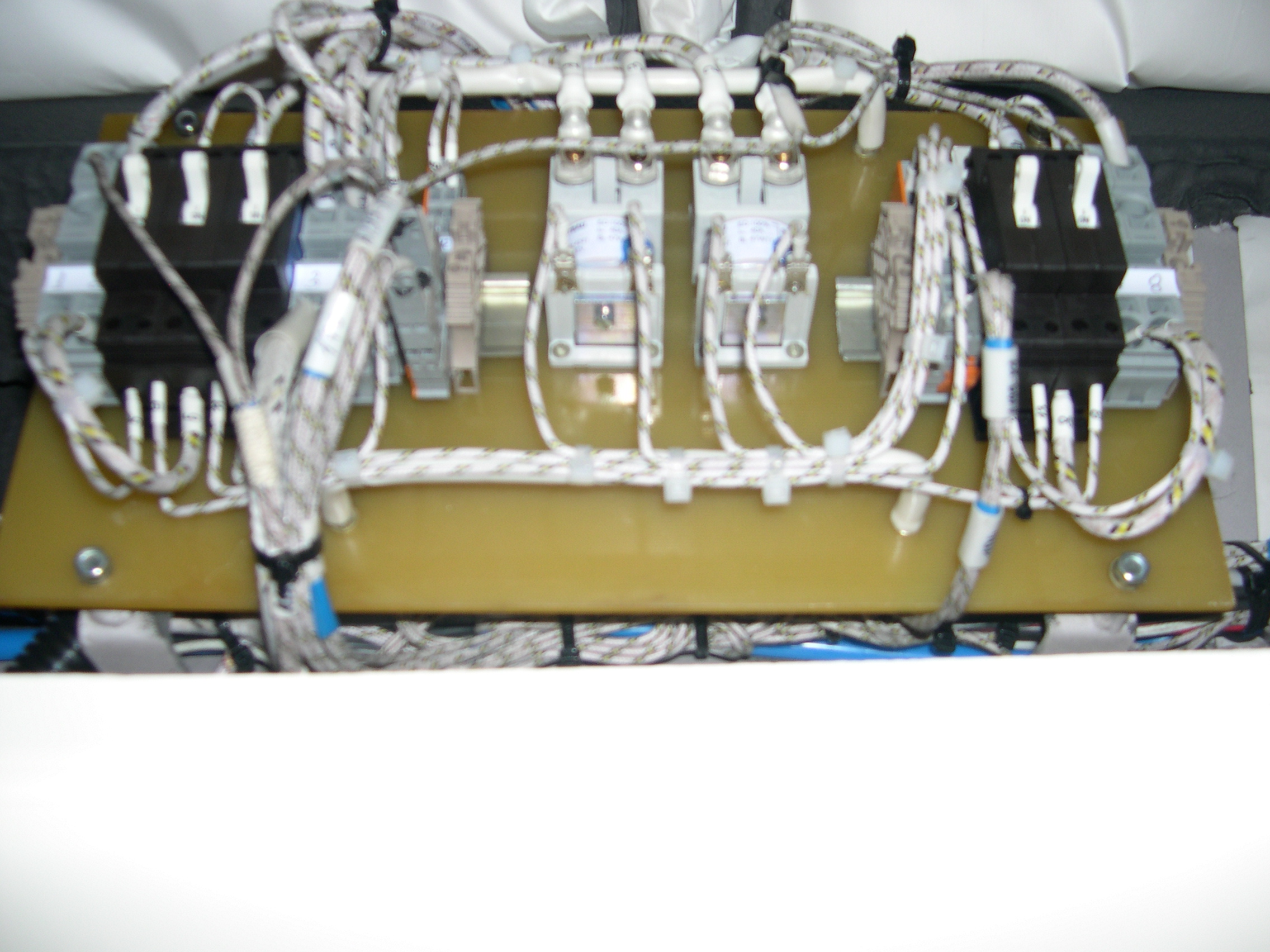

Панель защиты кондиционера
На панели (Рис. 72) размещены два контактора К1и К2, которые при получении питания своими контактами подключают автоматические выключатели SF-1, SF-2, SF-3, SF-4 и SF-5, установленные на панели. Выключатели защищают цепи кондиционирования, вентиляции и отопления (СКВО) салона.

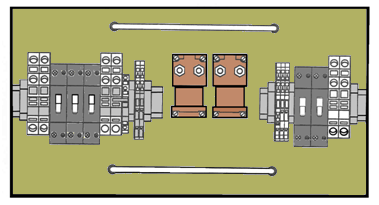

Рис.72 Панель защиты кондиционера
Воздухоподготовитель снабжает салон вагона кондиционированным приточным воздухом. В зависимости от регулировки приточный воздух охлаждается или нагревается.
Наружный воздух засасывается через решетку, расположенную в днище корпуса кондиционера. Циркуляционный воздух засасывается через воздухозаборник, расположенный в днище. Между входами наружного и циркуляционного воздуха установлена заслонка.
Вентиляторы приточного воздуха засасывают смешанный воздух через воздушные фильтры, испаритель, электрический воздухонагреватель и заборник приточного воздуха, расположенный с торцевой стороны кондиционера, и подают его в пассажирский салон.
Применяемая в системе СКВО салона установка обеззараживания воздуха «МЕГАЛИТ-1М» предназначена для дезинфекции воздуха, поступающего из установки кондиционирования воздуха (УКВ) через воздуховод в салон вагона.
Способ обеззараживания воздуха - ультрафиолетовое излучение бактерицидного диапазона.
ВНИМАНИЕ! УЛЬТРАФИОЛЕТОВОЕ ИЗЛУЧЕНИЕ, ПРИМЕНЯЕМОЕ ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА В УОВ, ПРИ ПОПАДАНИИ МОЖЕТ ВЫЗЫВАТЬ ОЖОГИ КОЖНЫХ ПОКРОВОВ И СЕТЧАТКИ ГЛАЗ.

             Электрическая
схема кондиционирования салонов
Рис.73 Электрическая схема кондиционирования салонов
На схеме система представлена двумя установками с инверторами (салонными преобразователями 750 в постоянного тока), панелью защиты кондиционера ПЗК и двумя установками обеззараживания воздуха «МЕГАЛИТ-1М», в состав каждой из которых входят электронный пускорегулирующий аппарат ЭПРА и УФ-модуль .
К ЭПРА установок подключены адаптеры управления дверным оборудованием АДУД системы «Витязь-М», которые контролируют сигнал исправности установок «МЕГАЛИТ-1М»
Включение системы кондиционирования салонов производится выключателем SА9 «КОНДИЦИОНЕР САЛОНА» на ПМВ при включенном сетевом выключателе SF-14 («Кондиционер салона»), а также выключателях SF-56 «Питание кондиционера» и SF-57 «Включение кондиционера» на ПВЗ.
Сигнал от выключателя SА9 поступает на БКВУ, который формирует сигнал на включение установок кондиционирования.
При наличии высокого напряжения в контактной сети, включенных выключателе батареи и преобразователях ПСН высокое напряжение от контактной сети через БРУ поступает на преобразователи мощности « ЕLСТRА», а управляющее напряжение 80 в - в цепи управления.
Преобразованное трехфазное напряжение 400 в, 50 Гц от преобразователей через соединительные жгуты, в зависимости от выбранного системой режима работы установки кондиционирования, подается на двигатели компрессорных агрегатов и двигатели вентиляторов конденсаторов и вентиляторов приточного воздуха.
Температура воздуха в салоне контролируется датчиками температуры , которые подключены к установкам кондиционирования воздуха.
Включение вентиляции аппаратного отсека и субблоков вентиляторных
Включение вентиляторов аппаратного отсека МЗ и М2, схема электрическая «Система отопления и кондиционирования кабины, вентиляция аппаратного отсека» происходит в зависимости от настройки датчиков температуры воздуха в отсеке при включенном автоматическом выключателе SF-23 «Гребнесмазыватель, омыватель, стеклоочиститель, вентиляторы».
Питание и управление субблоками вентиляторными (СБВ) осуществляется с субблока силового СБСЦИС- (модуль МУВ), который измеряет температуру в нижней и верхней частях СБСЦИС-01 и регулирует напряжение их питания.
СБВ охлаждают субблоки СБУЦИС и СБСЦИС.
В процессе работы модуля МУВ обеспечивается постоянная диагностика его технического состояния и исправность управляемых субблоков СБВ.
