1.3.6 Система питания
Топливо из бака 11 (см. Рис. 6.) засасывается электрическим бензонасосом и под давлением поступает в топливный фильтр 12, а затем в подающий топливопровод и регулятор давления 13, который поддерживает давление топлива, обеспечивая перепад на форсунке 300 кПа. Из регулятора давления избыточное количество топлива возвращается в бензобак по сливной магистрали, а требуемая часть топлива направляется в электромагнитные форсунки 10 или 14.
Воздух после воздухоочистителя 2 проходит через расходомер, далее через карбюратор, где, в зависимости от выбранного способа питания (карбюратор или впрыск) и происходит начало образования топливовоздушной смеси.
Регулирование состава топливовоздушной смеси осуществляется за счет изменения количества топлива, подаваемого форсункой во впускной коллектор за один цикл в соответствии с длительностью управляющего импульса напряжения. Длительность этого импульса задается вручную или рассчитывается управляющей программой на основании сигналов, поступающих от различных датчиков и управляющих сигналов оператора.
1.3.7 Система зажигания
Система зажигания включает датчик положения коленчатого вала 19 (см. Рис. 6.), датчики электронной системы управления, коммутатор расположенный в блоке 36, катушку зажигания 22, свечу зажигания 21 и высоковольтный провод.
Управляющий сигнал задается оператором стенда и выдаётся компьютером на коммутатор, где происходит его усиление. Далее сигнал подается на катушку зажигания. Катушка зажигания имеет высоковольтный вывод, соединённый со свечей зажигания. В момент прерывания тока в первичной обмотке катушки зажигания в её вторичной обмотке наводится ток высокого напряжения в результате чего возникает искра на свече зажигания.
1.3.8 Датчики
Датчик массового расхода воздуха
Датчик массового расхода воздуха служит для определения количества воздуха, поступающего в цилиндры двигателя. Сигналы от датчика поступают в блок управления двигателем и являются одним из параметров, определяющих длительность впрыска топлива форсункой — количество топлива зависит от количества воздуха в каждый определённый момент.

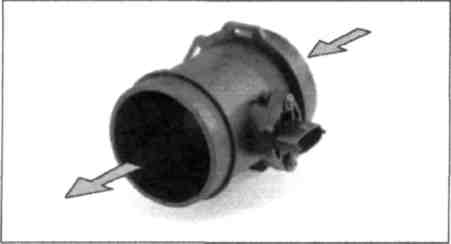

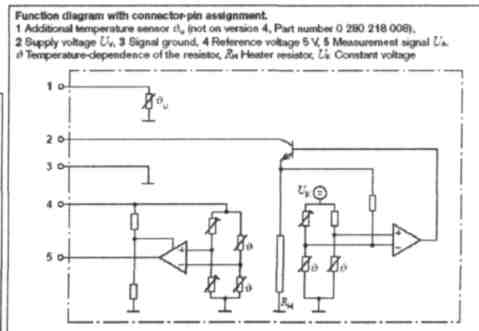

Рис. 7. Датчик массового расхода воздуха
Основным элементом датчика является платиновая нить, разогреваемая во время работы до температуры 150°. При прохождении через корпус датчика всасываемого двигателем воздуха нить охлаждается, а электронная схема датчика постоянно стремится поддержать температуру нити 150°. Электрическая мощность, затрачиваемая на поддержание температуры нити, является параметром, по которому блок управления двигателем определяет длительность электрического импульса, подаваемого на форсунку. Степень охлаждения платиновой нити зависит не только от количества, но и от температуры проходящего воздуха, определяемой термокомпенсационным резистором, соответственно корректирующим сигнал, подаваемый датчиком в блок управления.
Датчик положения дроссельной заслонки
Датчик положения дроссельной заслонки (Рис. 8) представляет собой переменный резистор, установленный на одной оси с дроссельной заслонкой. По сигналу датчика блок управления двигателем определяет положение дроссельной заслонки с целью расчёта длительности электрического импульса, подаваемого на форсунку и оптимального угла опережения зажигания. Определяющим сигналом является величина падения напряжения на переменном резисторе датчика, которая изменяется в зависимости от положения дроссельной заслонки (полностью закрыта, частично открыта, полностью открыта)
Рис. 8. Датчик положения дроссельной заслонки
Датчик положения коленчатого вала
Датчик положения коленчатого вала (Рис. 9) расположен на кожухе маховика. Принцип работы основан на эффекте Холла. По сигналу датчика блок управления определяет угловое положение коленчатого вала и частоту его вращения. По сигналу датчика блок управления двигателем определяет число оборотов коленчатого вала, синхронизируя подачу топлива форсункой и момент зажигания с рабочим процессом двигателя.

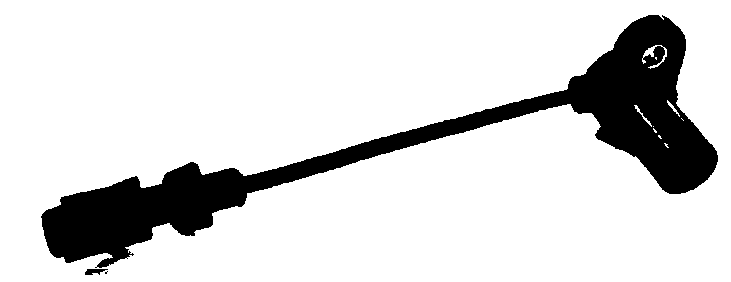

Рис. 9. Датчик положения коленчатого вала.
Датчик фазы

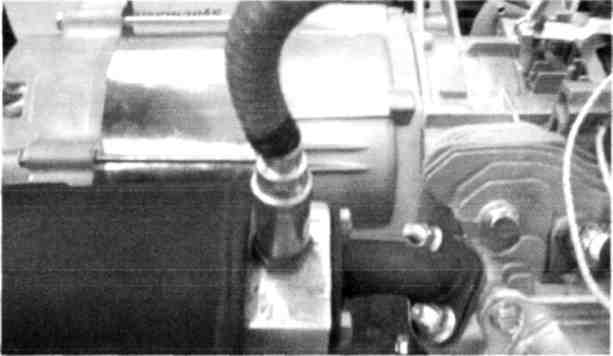

Датчик фазы расположен в клапанной крышке головки цилиндра (Рис. 10). По конструкции датчик такой же, как датчик положения коленчатого вала (Рис. 9). Принцип работы основан на эффекте Холла. При подходе коромысла к торцу сердечника датчика, формируется импульс, позволяющий блоку управления определить момент нахождения поршня цилиндра в верхней мёртвой точке при такте сжатия и подать сигнал впрыска на форсунку
Датчик детонации
Датчик детонации расположен на головке цилиндра (Рис. 10). Он служит для определения момента возникновения детонации. В основу работы датчика детонации положен принцип пьезоэффекта. При механическом воздействии на пьезоэлемент, изготовленный из металлокерамики, в нём возникает электрический ток. Механическое воздействие осуществляется инерционной шайбой, которая воспринимает ударную волну, возникающую в камере сгорания в цилиндре двигателя при детонационном сгорании топливной смеси

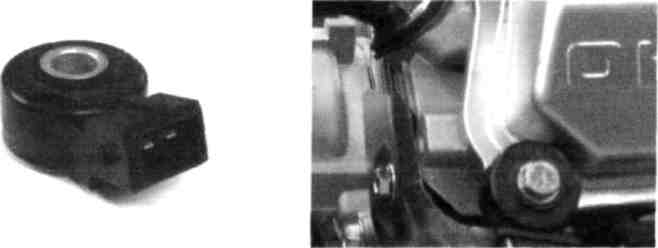

Рис. 10. Датчик детонации и место его расположения
Электрический топливный насос
Электрический топливный насос (Рис. 11) роторного типа с приводом
от электродвигателя постоянного тока расположен непосредственно в корпусе насоса и работает в топливе. Смазка трущихся поверхностей осуществляется протекающим топливом. Обратный клапан, установленный в насосе, предотвращает стекание топлива из топливопровода высокого давления в бак после выключения зажигания.
Рис. 11. Электрический топливный насос
Регулятор давления топлива
Регулятор давления топлива (Рис. 12) расположен после топливного
насоса и представляет собой ёмкость, разделённую диафрагмой, на которой закреплён клапан, закрывающийся под действием пружины отверстие слива топлива. Регулятор давления поддерживает постоянное давление в системе питания около 0,3 МПа. Верхняя часть редукционного клапана соединена с
впускным патрубком вакуумным шлангом. При перепаде давления в ресивере не выше 0,3 МПа клапан закрыт, и давление в системе питания поднимается. Когда давление топлива достигает величины более 0,3 МПа, мембрана прогибается,
(
П)
- магистраль соединенная с впускным трубопроводом
- пружина
- держатель клапана
- мембрана
- клапан
- подача топлива
- возврат в топливный бак

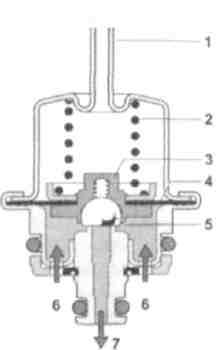

Рис. 12. Регулятор давления
открывая отверстие, и излишки топлива сливаются в топливный бак. Как только давление топлива опускается до 0,3 МПа, мембрана возвращается в исходное положение и перекрывает отверстие слива топлива.
Топливный фильтр
Топливный фильтр расположен на трубопроводе перед форсункой и предназначен для очистки топлива от механических загрязнений.

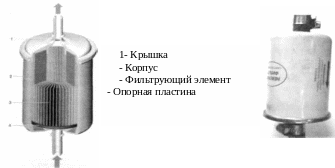

Рис. 13. Топливный фильтр
Форсунка

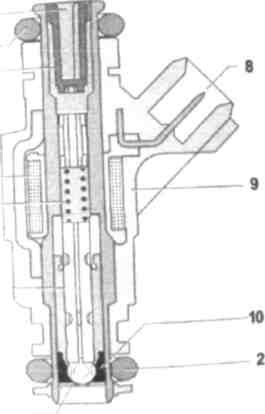

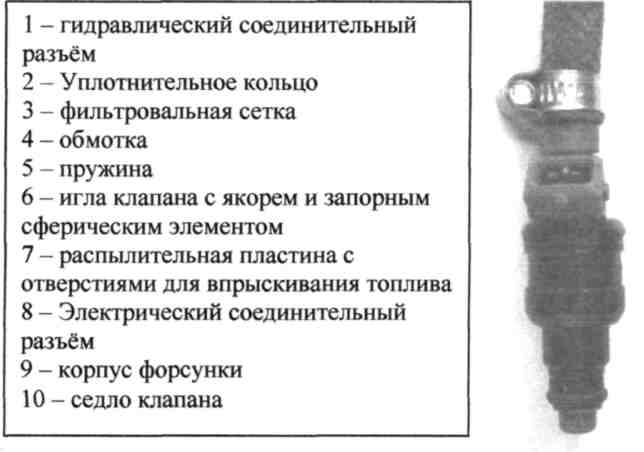

Форсунка (Рис. 14) расположена во впускной трубе и представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подаётся во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.
Топливный бак
Топливный бак (Рис. 15) сварной
штампованный, расположен на раме бензогенератора. В верхней части топливного бака установлен электрический топливный насос погружного типа. На боковой грани топливного бака расположен регулятор давления, осуществляющий слив избыточного топлива непосредственно в бак.
В
оздушный
фильтр
Воздушный фильтр с сухим сменным фильтрующим элементом,изготовленным из гофрированного фильтрующего картона. На корпусе воздушного фильтра выполнен фланец для крепления датчика массового расхода воздуха
Датчик концентрации
кислорода (
-
зонд)
Датчик концентрации кислорода (Рис. 16) предназначен для анализа отработавших газов, а также применяется в системе управления двигателем с обратной связью. Датчик установлен на приёмном патрубке глушителя.
Кислород, содержащийся в отработавших газах, реагирует сдатчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — смесь бедная) до 0,9 В (мало кислорода — богатая смесь).
Для нормальной работы датчик должен иметь температуру не ниже 360°С. Поэтому для быстрого прогрева в датчик встроен нагревательный элемент.
Датчик давления

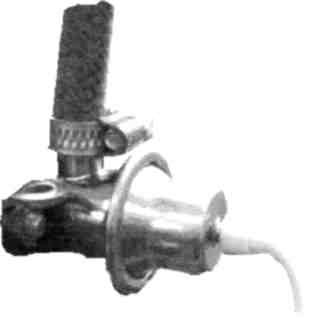

Датчик давления топливной магистрали (Рис. 17) установлен на
отводной трубке топливной магистрали. Предназначен для контроля давления топлива, задаваемого регулятором. Полупроводниковый датчик давления, выполненный по микромашиной технологии, предназначен для измерения дифференциального давления в диапазоне до 500 кПа.
О
сновным
элементом датчика является
уникальный
кремниевый преобразователь
давления, представляющий
собой
кремниевую диафрагму, на которой
методом
ионной имплантации внедрена Х-образная
тензорезистивная структура. Наличие усилителя позволяет напрямую подключать датчики к АЦП микроконтроллера.
