2.6.2 Анализ записанных данных.
Для просмотра записанных параметров дважды кликните ярлык 'Analyzer" на рабочем столе. Появится главное окно анализатора.
Для запуска программы нажмите иконку "Run" в виде белой стрелки.

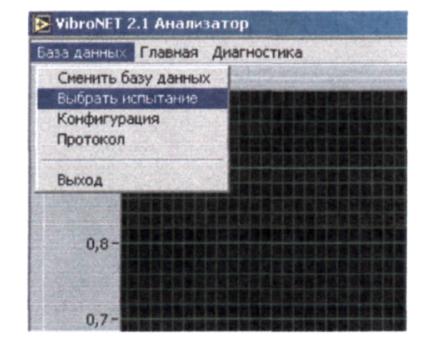

Далее, в выпадающем меню «База Данных» выберите пункт «Выбрать испытание»

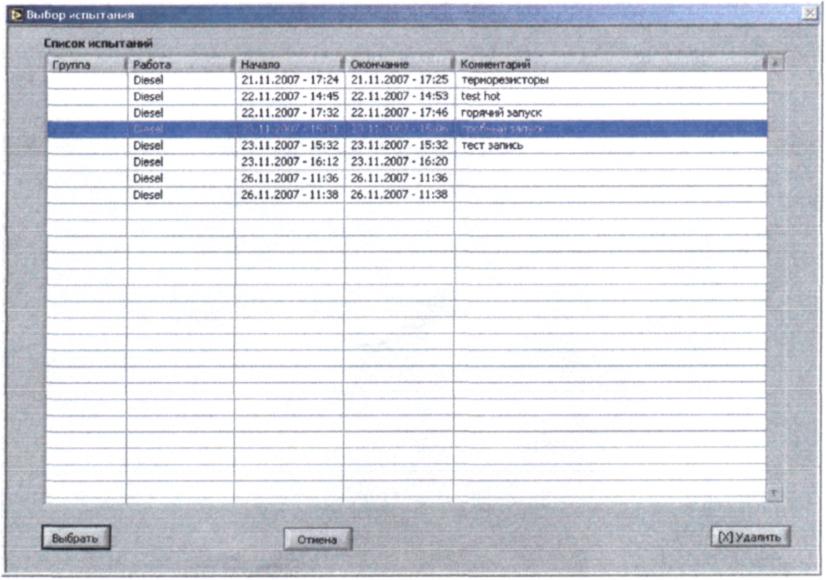

Появится окно выбора испытания. Испытания расположены в хронологическом порядке, в крайнем правом столбце отображается содержимое поля «Комментарий», заполняемое при запуске двигателя.
Выделив нужное испытание, нажмите кнопку «Выбрать», расположенную в левом нижнем углу окна.

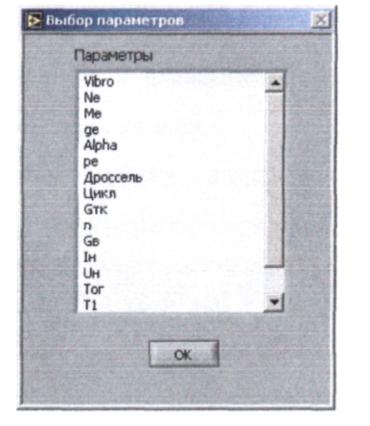

Появится окно
выбора параметров.

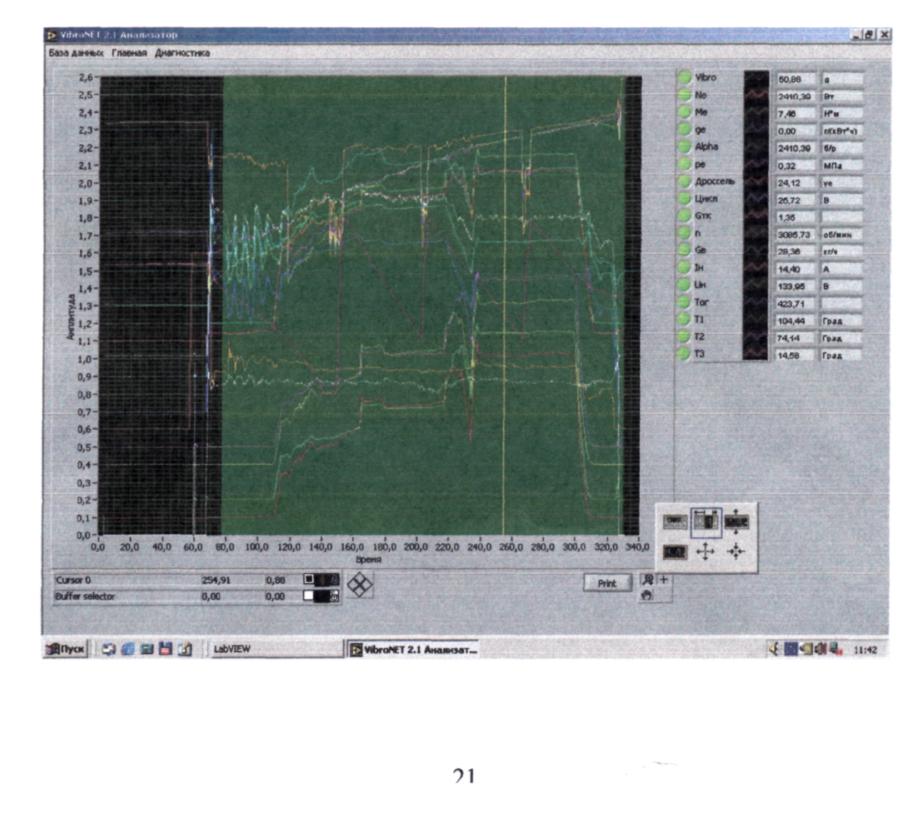

В окне анализатора появится развертка выбранных параметров по времени. Отображаются значения параметров, осредненные за цикл. Область, где велась запись быстропеременных каналов, выделяется зеленым цветом
В правой части окна отображается список параметров, их текущее значение в соответствии с положением курсора (вертикальная желтая линия). Нажатием на светодиод рядом с названием канала, можно включать или выключать отображение данного канала.

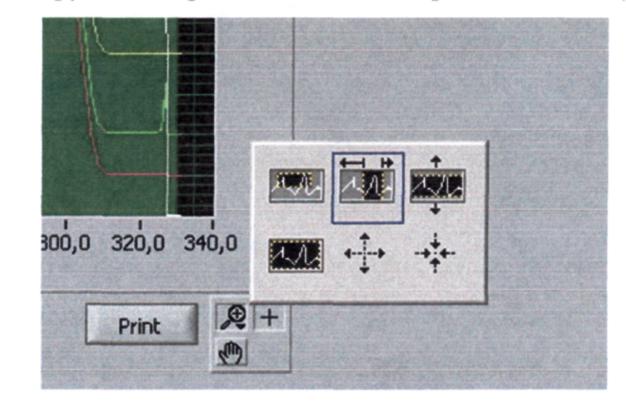

Управление масштабом графика и положением курсора осуществляется при помощи инструментов, расположенных в правом нижнем углу развертки.
Пиктограмма в виде лупы включает режим выбора масштаба.
Пиктограмма в виде перекрестия переключает на ручное управление курсором («перетаскивание» курсора мышкой)
Пиктограмма в виде руки включает режим «перетаскивания» мышкой всей развертки.

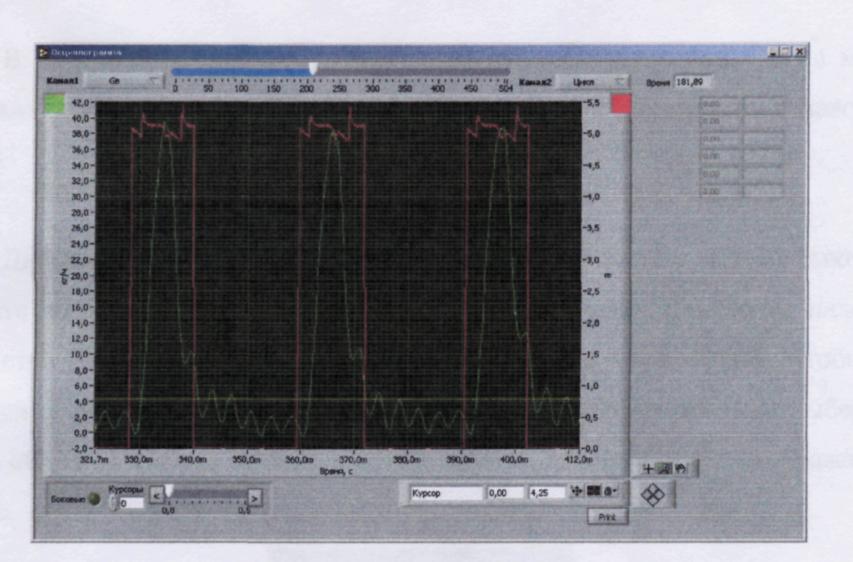

Для просмотра быстропеременных каналов, в выпадающем меню «Главная», выберите пункт «Осциллограмма». Появится окно осциллограммы.
В данном окне можно отображать два канала одновременно, каналы выбираются в выпадающих меню «Канал I» и «Канал 2». На приведенной иллюстрации одновременно отображаются сигналы с датчика расхода воздуха (зеленый) и датчика положения впускного клапана (красный). Для выхода из режима «Осциллограмма» нажмите Esc.

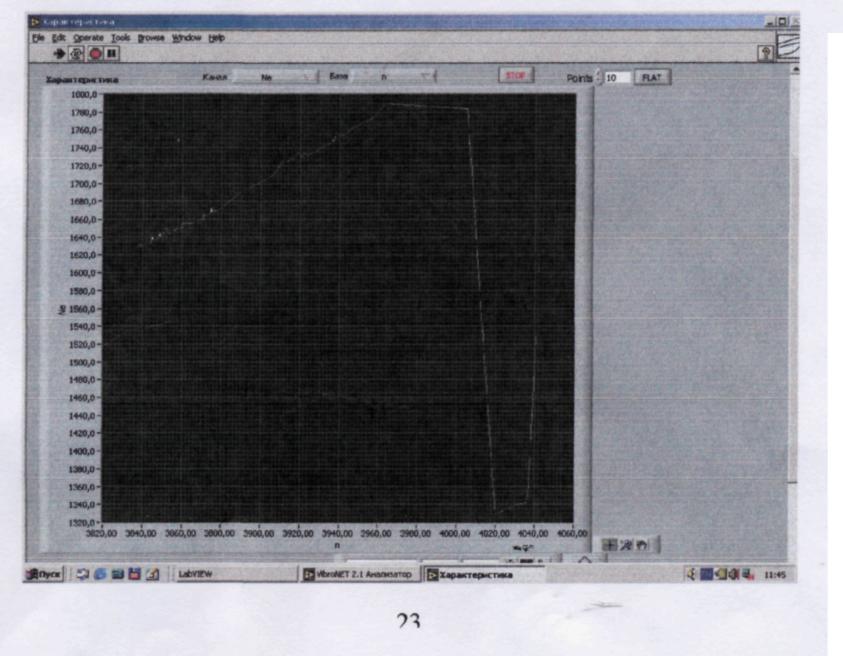

Для построения графика зависимости одного параметра от другого, в выпадающем меню «Главная» выберите пункт «Характеристика».
Появится окно построения характеристики.
В выпадающем меню «База» выбирается параметр оси «X» ,в меню «Канал» - параметр оси «Y». Для закрытия окна характеристики нажмите
«Esc».

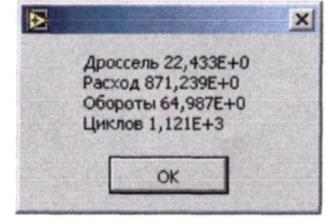

Для расчета расхода топлива по падению давления в мерной емкости, найдите на развертке анализатора участок, на котором происходит падение параметра Gtk (давление столба жидкости) и увеличьте его так, чтобы он занимал весь экран. Далее, в выпадающем меню «Диагностика» выберите пункт «Cycles». Появится окно с результатами расчета. Расход отображается в г/час.
2.7. Выключение стенда
Выключение стенда выполнить в следующем порядке:
Плавно выключить нагрузку двигателя.
Перевести рычаг подачи топлива в положение стоп.
Перевести клавишу питания на измерительном ящике в положение 0.
Сохранить собранные данные и выключить компьютер.
