МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ им. П.О. СУХОГО
Кафедра «Технология машиностроения»
В.Ф. Соболев, Д.В. Мельников
ТЕМПЛЕТЫ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ
практическое пособие по курсу «Проектирование
механообрабатывающих участков и цехов» для
студентов машиностроительных специальностей
ГОМЕЛЬ 2002
УДК 621.002 (075.8)
Авторы-составители: Соболев В.Ф., Мельников Д.В.
Темплекты технологического оборудования: Практическое пособие по курсу «Проектирование механообрабатывающих участков и цехов» для студентов машиностроительных специальностей – Гомель: Учреждение образования «ГГТУ им. П.О. Сухого», 2002 –

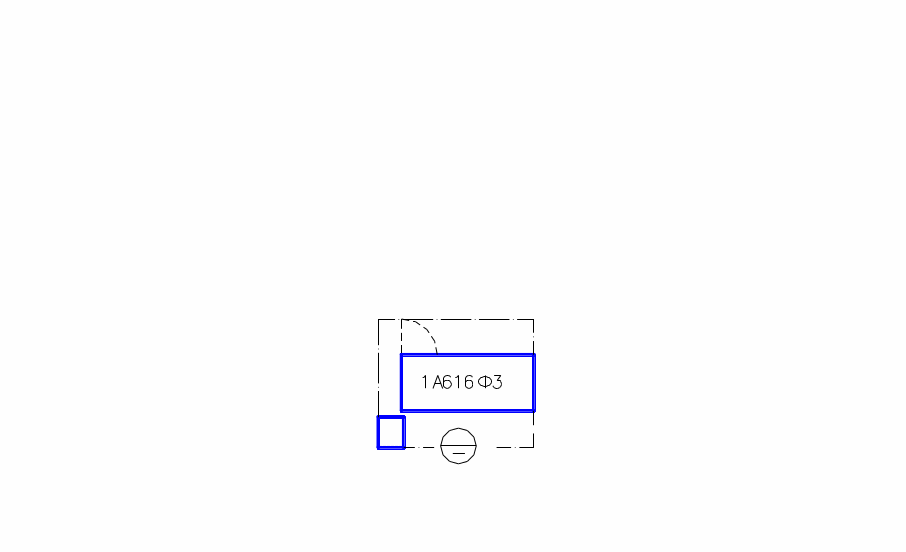

В практическом пособии приведены чертежи темплектов технологического оборудования по группам оборудования. Также дана краткая техническая характеристика.
Рецензент: к.т.н., доцент Буренков В.Ф.
Учреждение образования «Гомельский государственный технический университет имени П.О. Сухого», 2002
1. Классификация и система обозначения технологического оборудования
Металлорежущее оборудование в зависимости от вида обработки делят на группы, характеризующие назначение станков, их компоновку, степень автоматизации и вид применяемого инструмента.
Обычно обозначение модели станка состоит из сочетания трех или четырех цифр и букв. Первая цифра означает номер группы, а вторая – номер типа станка, а последние (одна или две) – наиболее характерные технологические параметры станка. Буква, состоящая после первой цифры, указывает на различное исполнение и модернизацию базовой модели станка. Буква, стоящая в конце цифровой части означает модификацию базовой модели, класс точности или его технологические особенности.
Класс точности станков указывают буквами: Н – нормальной; П – повышенной; В – высокой; А – особо высокой; С – особо точные станки. Например, 1Б240П-6 означает: токарный многошпиндельный (шести) прутковый автомат с наибольшим диаметром обрабатываемого прутка 40 мм повышенной точности. Буква Б обозначает модернизацию станка.
В моделях станков с программным управлением к основному обозначению станка добавляют один из индексов: Ц – с цикловым управлением; Т – с оперативной системой программного управления (СПУ); Ф1 – с цифровой индексацией положения рабочих органов, а также с цифровой индексацией и ручным вводом данных; Ф2 – с позиционной СПУ; Ф3 – с контурной СПУ; Ф4 – со смешанной (позиционной и контурной) СПУ. Кроме того, введены индексы, отражающие конструктивные особенности станков, связанные с автоматической сменой инструмента: Р – смена инструмента поворотом револьверной головки; М – смена инструмента из магазина. Индексы Р и М записываются перед индексом Ф. Например, 2204ВМФ2 – многоцелевой (сверлильно-фрезерно-расточной) горизонтальный станок высокой точности со сменой инструмента из магазина и позиционной СПУ.
Станки подразделяются на широкоуниверсальные, универсальные (общего назначения), специализированные и специальные.
Специализированные и специальные станки имеют другую индексацию – буквенные индекса заводов-изготовителей с указанием порядкового номера. Например, ГС526Б1УС – токарно-винторезный станок Гомельского завода станочных узлов.
2. Токарные станки
Условные обозначения:
- наибольший диаметр обрабатываемого
прутка;
- наименьший диаметр обрабатываемого
прутка;
- наибольший диаметр обрабатываемого
изделия над станиной;
- наибольший диаметр обрабатываемого
изделия над суппортом;
- наибольший диаметр изделия,
устанавливаемого в центрах;
- наибольший диаметр устанавливаемого
изделия;
- наибольшая длина обрабатываемого
изделия;
- наибольшая длина обрабатываемого
прутка;
- наибольшая длина устанавливаемого в
цанговом зажиме изделия;
- наибольшая длина устанавливаемого в
патроне изделия;
- наибольшая длина фланца;
- наибольшая длина устанавливаемого
изделия;
- высота в центрах (патроне);
- расстояние межцентровое;
- категория ремонтной сложности;
- количество инструментов в магазине;
- количество инструментов в револьверной
головке;
- мощность привода главного движения;
- общая мощность;
- масса станка.
