7. Визначення розмірів ростверку в плані

Розподіл паль в плані виконується з розрахунку, що відстань між осями паль в ряду або між рядами паль C_i ≥3d, відстань від грані ростверку до осі крайнього ряду паль С_р =d .

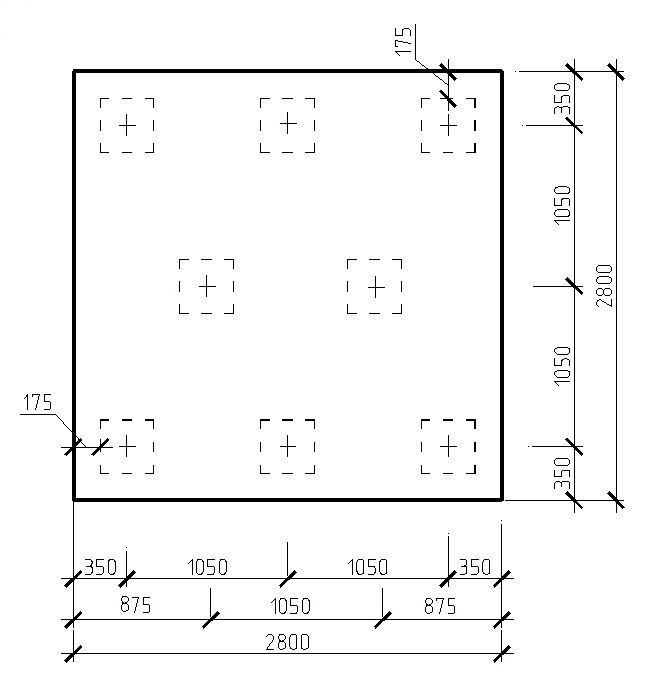

Рис. 5.8.1. Схема до визначення розмірів ростверка

Остаточно розміри ростверку приймаємо такими:

lp=2,8 м, bp=2,8 м, Ар=7,84 м²

Визначення навантаження на кутову палю

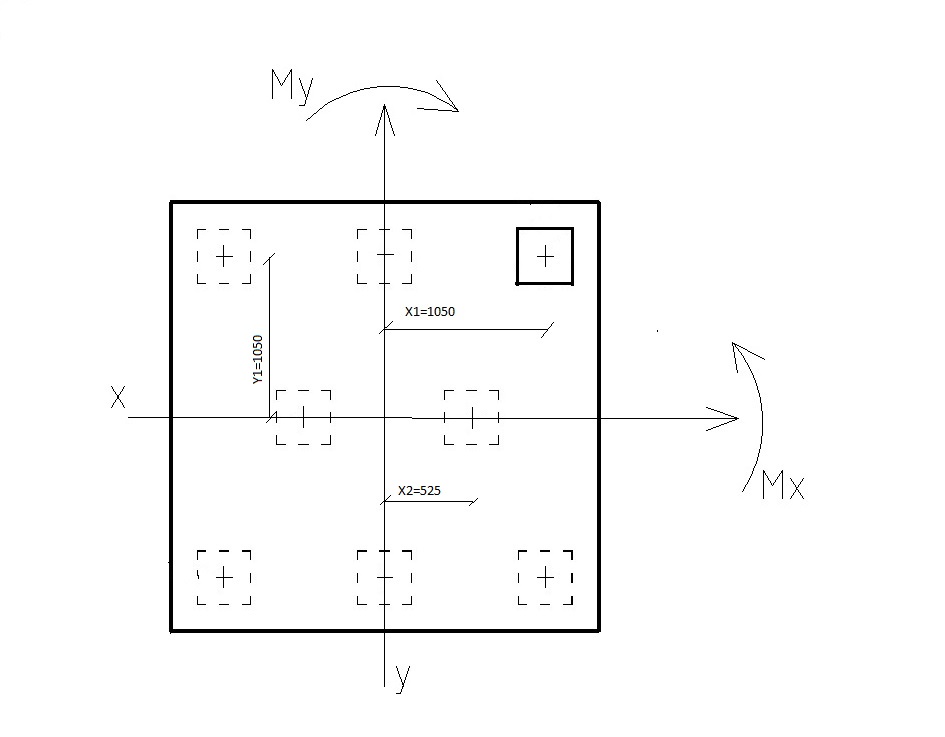

При заданому розташуванні паль в плані навантаження на кутову палю визначається за формулою:

- обчислюване навантаження на палю, кН;

Q_p - власна вага конструкції ростверку Q = 20 d₁  А_р

n - число паль у фундаменті ;

Р - діюче навантаження на пальовий фундамент, кН/м;

М_х, М_у - діючі згинаючі моменти на пальовий фундамент з невигідного поєднання навантажень;

х ,у - відстані від центральних осей ростверку до найбільш віддалених паль;

- момент інерції куща паль щодо осей Х і У наближений, з упущенням моменту інерції перетину палі щодо власних осей;

При

Q = 201,1·7,84=172,48 кН

та х₁=1,05 м, х₂=0,525 і y₁=1,05 м.

максимальне навантаження на кутову палю буде дорівнювати:

Перевіряємо виконання умови: ;.

За визначеними оптимальними розмірами плитної частини фундаменту перевіряємо жорсткість конструкції плитної частини фундаменту:

b_{св. поля}< b_к+2*d

2,8м > 0.4+2*1.1=2.6м – фундамент жорсткий;

a_{св. поля}< a_к+2*d

2.8м > 0.4+2*1.1=2.6м – фундамент жорсткий.

Розрахунок на продавлювання не виконуємо, оскільки конструкція ростверку жорстка.

8. Розрахунок і конструювання ростверку.

Висота сходинок (h_сх) може бути рівною 300, 450 та 600 мм. Нижня сходинка завжди рівна 600 мм.

Визначимо максимально можливу довжину виносу сходинки: ,

де ;

- розрахунковий опір бетону осьовому розтягуванню, визначається за таблицею №13 діючому СНиП 2.03.01-84 (або за відповідним ДБН);

- середнє напруження під підошвою ростверку від діючого на нього навантаження ;

Таким чином можуть бути використані такі максимально можливі розміри сходинок:

h=300мм - C=450мм

h=450мм - C=700мм

h=600мм - C=900мм

Задавшись даною умовою конструюємо ростверк.

9. Перевірка жорсткості конструкції ростверку.

Конструкція ростверку вважається жорсткою, якщо виконана умова b_пр > b; l_пр>l. Якщо кущ паль розміщується в межах основи піраміди продавлювання - конструкція ростверку вважається жорсткою.

Якщо кущ паль розміщується за межами основи піраміди продавлювання, тобто, b_пр<b; l_пр<l, то конструкція ростверку вважається гнучкою. Тут b_пр=b_к+2Но; l_пр=а_к+2Н_о або для ростверків з підколонником

b_пр = b_пк+2Н_о; l_пр=a_пк+2Н₀.

У нашому випадку маємо: b_пр = 1+2·1=3м і l_пр=1+2·1=3м, тоді

b_пр =3м> b=2,8м та l_пр=3м>l=2,8 – ростверк жорсткий і перевірку на продавлювання можна не виконувати.

10. Армування конструкції ростверку.

Визначення внутрішніх зусиль в конструкціях фундаменту

Фундаменти армуються поперечною розрахунковою арматурою в обох напрямках:

- згинається сторона «l» (довжина):

- згинається сторона «b» (ширина):

Армування підошви фундаменту

За визначеними згинаючими моментами в напрямках ┴а та ┴b визначаємо необхідну площу арматури по сторонам підошви фундаменту:

де: k – коефіцієнт умови роботи арматури, приймається рівним k=0,9;

- розрахунковий опір арматури, приймається згідно з таблицею №22 СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» або ДБН «Бетонні та залізобетонні роботи».

- робоча висота конструкції фундаменту від центру арматури до верха перерізу за яким визначається згинальний момент.

Задаються шагом стрижнів арматури в повздовжньому і поперечному напрямках С_l і С_b. Приймаємо С_l= С_b=200мм.

Визначаємо кількість стрижнів арматури, котрі можна розмістити по сторонам «l» і «b».

де: l, b – розміри підошви фундаменту в плані;

0,2 – двосторонній розмір захисного шару бетону і взаємно-перпендикулярна нахльостка стрижнів арматури (0,05·2+0,05·2)=0,2м;

С_l і С_b – крок арматури відповідно по сторонам «l» і «b».

Визначаємо площу поперечного перерізу одного стрижня арматури:

Визначаємо діаметр стрижня арматури відповідно сортаменту:

Приймаємо арматуру ø22 А400С з
