МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

ДВНЗ «ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ»

КАФЕДРА «ОСНОВИ ТА ФУНДАМЕНТИ»

ПОЯСНЮВАЛЬНА ЗАПИСКА ДО КУРСОВОГО ПРОЕКТУ:

«Розрахунок та конструювання фундаментів мілкого закладення на природній основі, фундаментів на штучній основі та палевих фундаментів»

Виконав: студент групи ПЦБ-10-5

Сорока К.О.

Перевірив: ас. Кабрель В.І.

м. Дніпропетровськ, 2014 р.

1. Вихідні дані

Конструктивні дані будівлі:

• довжина будівлі: 48 м;

• ширина будівлі: 27 м;

• кількість прольотів: 3 шт;

• ширина прольотів АБ=9 м, БВ=6 м, ВГ=12 м;

• кількість поверхів: 5 шт;

• висота поверху: 3,6 м;

• крок колон в рядах А, Г: 6; Б, В:12

• вид колон за матеріалом: ЗБК;

• перетин колон: 0,4х0,4 м;

• навантаження на фундаменти:

ряд А: N=2500 кН, M_x=290 кН*м; M_у=120 кН*м.

ряд Б: N=4500 кН, M_x=350 кН*м; M_у=160 кН*м.

ряд В: N=5400 кН, M_x=420 кН*м; M_у=90 кН*м.

ряд Г: N=3500 кН, M_x=470 кН*м; M_у=45 кН*м.

• планувальна позначка: - 0,45 м;

• позначка підлоги підвалу: -підвал відстуній;

• район будівництва: м. Дніпропнтровськ

Інженерно - геологічні умови майданчика

Назва ґрунту,

Товщина шару, м

ρ г/см3

ρs г/см3

Вологість, %

Міцністн. характер.

Коэф. Пуассона μ

Штампові досліди Ашт=5000см2

W

WL

WP

φ

с, кПа

Р МПа

S см

Чорнозем Суглинок легкий Супісок Пісок середньозерн.

0,6 – 1,0 5,5-6,0 4,5 – 3,8 9,8 –10,2

1,6 1,65 1,92 2,02

- 2,66 2,65 2,65

0,13 0,16 0,17 0,17

- 0,23 0,18 -

- 0,13 0,12 -

- 19 26 -

- 5,0 - -

0,37 0,31 0.26

- 0,1 0,2 0,3 0,4 - -

- 0,58 1,16 1,74 2,9 - -

Рівень грунтових вод на глибині 4,5 м від поверхні

2. Аналіз інженерно-геологічних умов будівельного майданчика, та визначення характеристик, що бракує

За основними фізичними характеристикам та класифікаційними показниками грунтів майданчика визначаються фізико-механічні характеристики грунтів майданчика, які дають можливість визначити розрахунковий опір та деформації основ.

(1)-Чернозем - тип грунту, що розвиваеться в умовах суббореального слабоаридного клімату з добре вираженною сезонною контрастністю під степовою і лучно-степовою рослинністю на пористих карбонатних породах-лесах і лесових суглинках.

Висновок: чорнозем – пухкий і завдяки цьому добре вбирає воду, тому його не можна використовувати у якості основи під фундамент.

(2)Суглинок легкий:

- середня товщина шару: h_cp=(4,8+4,2)/2=4,5м;

- число пластичності: : I_P=W_L-W_P=0,23-0,13=0,1;

- показник текучості: I_L=(W-W_P)/ I_P =(0,16-0,13)/0,1=0,3 – супісок твердий тугопластичний (відповідно до ДСТУ Б В.2.1-2-96 «Грунти. Класифікація» табл. Б11та Б14);

- коефіцієнт пористості: ;

- Визначається модуль деформації ґрунту «Е»:

Для ненормованого ґрунту приймемо згідно з даними вишукувань (див. завдання), Е визначаємо за даними статичних випробувань грунтів штампів:

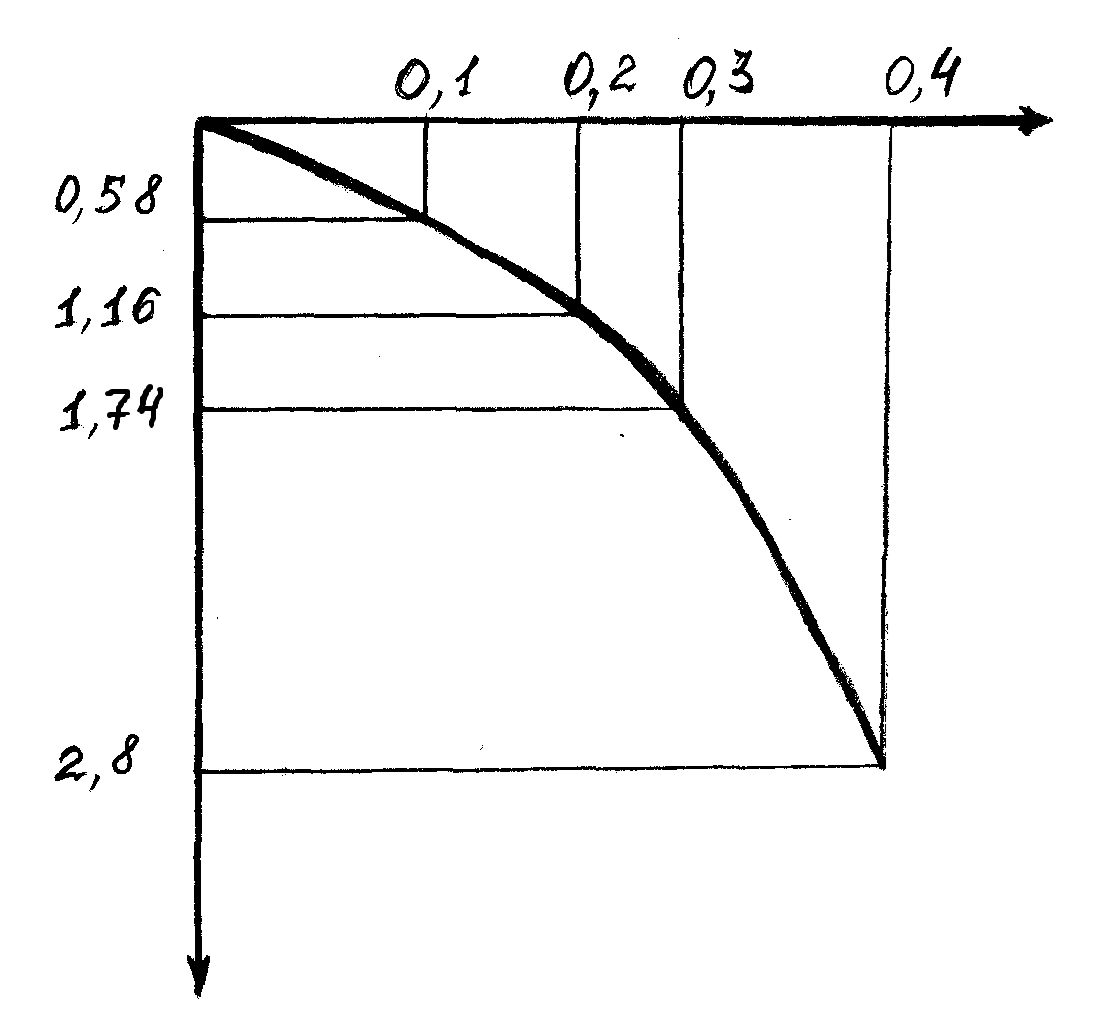

Рис. 1. Гілка первинного навантаження

(3)-Супісок:

1. Обчислюємо число пластичності:

2. Обчислюємо показник плинності

3. Обчислюємо коефіцієнт пористості

4. Для нормованого глинистого ґрунту за показниками та е по табл. В.2 і В.3 (дод. В ДБН В12.1-10-2009) визначаємо:

(4)- Пісок середньозернистий.

1. Розраховується щільність сухого ґрунту ρ_d

2. Визначається коефіцієнт пористості «е»

3. За таблицею В.1 додаток В ДБН В.2.1-10-2009 в залежності I_P та I_L і коефіцієнту пористості «е» визначаються показники міцності С, φ, Е.

С=2 кПа, φ=38°, Е=40 МПа.

4. Визначається ступінь водонасиченості ґрунту S_r

(ґрунт водонасичений)

Результати визначних показників ґрунтів будівельного майданчику в порядку їх залягання зверху вниз зводяться в таблицю.

	Наиме- нование слоя	Мощность слоя	, кН/м	, кН/м	W						e	C, кПа	, 0	E, МПа
ИГЭ-1	Чороно-зем	0,8	16	-	0,13	-	-	-	-	-	-	-	-	-
ИГЭ-2	Супісок	5,75	16,5	26,5	0,16	0,23	0,13	0,1	0,3	-	0,86	5	19	9,1
ИГЭ-3	Супісок	4,15	19,2	26,6	0,15	0,18	0,12	0,06	0,5	-	0,6	14	25	20
ИГЭ-4	Пісок середньозернис-тий	10	20,2	26,5	0,17	-	-	-	-	0,83	0,55	2	38	40
