6.4 Гидравлический расчёт магистрального канала

Гидравлические расчёты проводящих каналов производятся для расчётных расходов весеннего половодья и летне-осенних паводков.

Расчет ведется методом последовательных приближений.

В соответствии с принятым уклоном , назначив ширину по дну – , приняв трапецеидальную форму поперечного сечения и коэффициенты заложения откосов (определяем по таблице, которая составляется исходя из указаний ТПК 45-3.04-8-2005 [2] и опыта эксплуатации осушительных каналов) равными , для 4-х глубин канала ( , , , ) определяются расходы воды для этих глубин и строятся кривые связи зависимости расхода от глубины воды в канале .

Зададимся глубиной канала

площадь поперечного сечения трапецеидального канала будет равна:

(6.9)

смоченный периметр определяется по формуле:

(6.10)

гидравлический радиус находится из равенства:

(6.11)

коэффициент Шези находится по формуле:

(6.12)

где у – показатель степени, определяется по формуле:

(6.13)

где n - коэффициент шероховатости;

для предпосевного периода и периода весеннего паводка ,а для меженного периода и периода летнее-осеннего паводка , тогда по формуле (6.13):

по (6.12)

подставив найденные значения в формулу Шези, определим расходы:

Дальнейший расчет сводим в таблицу 6.2.

Таблица 6.2 - Гидравлический расчет канала

Ширина по дну b,м

Глубина воды в канале h,м

Площадь живого сечения потока ω,м2

Смоченный периметр сечения χ ,м

Гидравлический радиус R, м

Коэффициент Шези С вп,ппп0,5/c

Расход Q вп,ппп3/c

Коэффициент Шези С лоп,бп0,5/c

Расход Q лоп,бп3/c

1

0

0,00

1,00

0,00

0,00

0

0,00

0,00

0,5

1,13

3,69

0,30

28,65

0,61

22,28

0,48

1

3,50

6,39

0,55

33,31

2,99

26,51

2,38

2

12,00

11,77

1,02

38,63

16,21

31,41

13,18

2,5

18,13

14,46

1,25

40,43

28,42

33,07

23,25

по таблице 6.2 строятся кривые связи, представленные на рисунке 6.1.

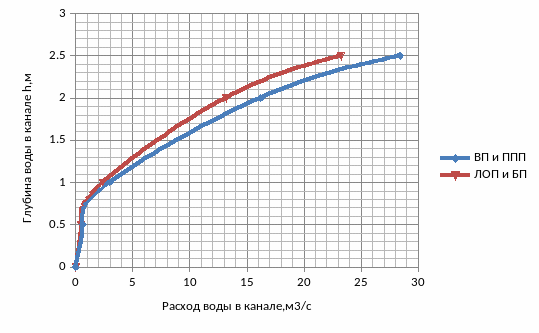

Рисунок 6.1 – График зависимости расхода от глубины воды в канале

По кривым связи определяем глубины воды в канале, соответствующие расходам весеннего половодья, летне-осеннего паводка, предпосевного периода и бытового стока.

;

;

;

;

Принятые параметры отвечают условиям пропуска расчётных расходов. Полученные в результате гидравлического расчёта уровни воды в канале при пропуске расчётных расходов наносятся на продольный профиль [лист 4].

Для принятых параметров канала определяются максимальные скорости воды и сравниваются с допустимыми на размыв. При скоростях, превышающих допустимые на размыв, подбирается подходящий тип крепления.

Максимальная скорость воды:

, (6.13)

Допустимая неразмывающая скорость принимается по таблице 6.6 [3]

Vнр = 1,1 м/с, следовательно, русло крепим посевом трав.

Сравним минимальную скорость воды с допустимой на заиление:

,следовательно канал заилятся не будет

Результаты расчета сведены в таблицу 6.3.

Таблица 6.3 – Ведомость расчётных расходов и глубин

Расчетный расход Q ,м3/c

Глубина воды в канале h,м

Площадь живого сечения потока ω,м2

Скорость движения воды в канале V,м/c

Q вп

2,22

14,57

1,45

Q ппп

0,68

1,84

0,67

Q лоп

2,15

13,65

1,15

Q бп

0,42

0,85

0,38
