Розрахунок власного радіо передавача для мбс Технічне завдання

Розрахувати радіо передавач малої потужності для МБС.

Вихідні дані:

Потужність передавача P_вих= 10 мВт;

Робоча хвиля передавача  = 70 см;

Вид передачі ЧМ;

Частота модуляції f_с=433,9 Мгц;

Спосіб зв’язку з антеною R_н = 75 Ом.

Радіо передавальним називається пристрій, призначений для виконання двох основних функцій – генерації електромагнітних коливань і їх модуляції відповідно з передаючим повідомленням. В даній дипломній роботі він нам необхідний для зв’язку с нашим метео – балістичним суматором. Також цей передавач буде частиною мого пристрою.

Анотація

В даному розділі виконується проектування і розрахунок деяких основних каскадів радіо передаючого пристрою ультра короткохвильового діапазону з частотною модуляцією.

Ціль даного розділу – спроектувати радіо передавальний пристрій з характеристиками заданими в технічному завданні, виконати електричний розрахунок вказаних в технічному завданні каскадів радіо передавача.

Результатом проекту являється структурна схема передатчика, блоки які відповідно з ТЗ побудовані в вигляді принципіальної електричної схеми містять номінальні значення всіх елементів, описані основні їх параметри, які забезпечують правильну роботу схеми в цілому.

Введення

1. Розрахунок структурної схеми передавача

Виходячи з технічного завдання, в якому потрібно спроектувати передавач з частотною модуляцією, структурна схема буде виглядати таким чином (рис.1).

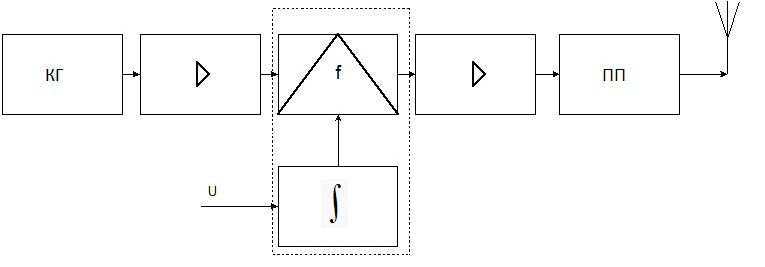

Рис.1 Структурна схема передавача

Позначення блоків на структурній схемі:

1 – задаючий кварцевий генератор;

2, 4 – підсилювач;

3 – помножувач частоти;

5 – підсилювач потужності;

6 – інтегроване коло.

1. Задаючий кварцевий генератор

В якості задаючого кварцового генератора буде використовуватися кварцовий генератор, побудований по схемі ємнісної трьох точки. Кварцевий резонатор ввімкнений між колектором и базою транзистора.

Така схема генератора має ряд переваг:

1. Забезпечує високу стабільність частоти;

2. Генератор має меншу схильність до паразитної генерації на частотах вище робочої;

3. Схема генератора може бути побудована без котушок індуктивності;

4. частоту генератора можна змінювати в досить широкому диапазоні шляхом зміни тільки кварцевого резонатора.

2. Модулюючий каскад

Так як необхідно побудувати передатчик з ЧМ, то модулюючий каскад буде складатися з: помножувача частоти , інтегрованого кола.

Частотна модуляція забезпечує сталість девіації частоти ∆ω_д в полосі модулючих частот, при цьому індекс частотної модуляції М = ∆ω_д / Ω.

3. Помножувач частоти

Помножувачі частоти в передавачах використовуються для підвищення частоти коливань в ціле число разів, а також і для збільшення індексу модуляції при частотній або фазової модуляції. Транзисторні помножувачі частоти будуються за схемами генераторів із зовнішнім збудженням, але вихідний контур налаштований на n - гармоніку частоти збудження, а режим роботи активного елемента вибирають таким чином, щоб отримати максимальну корисну потужність і к.к.д. Рекомендується вибирати кратність множення n = 2,3, тому що при більш високої кратності різко знижується корисна потужність і к.к.д. Коливальні контури повинні мати якомога вищу рабочу добротність, щоб знизити в вихідному коливанні напругу з частотою порушення та інших гармонік.
