Передаточное отношение дифференциальной гитары
Знак (–) указывает на необходимость использования в гитаре паразитного колеса.
2.2.4. Нарезание винтовых канавок (рис.2.2)
В этом случае заготовка получает сложное движение: поступательное вместе с продольным перемещением стола и согласованное с ним вращательное движение от ходового вала стола с шагом tx = 6 мм, который соединен со шпинделем делительной головки сменными колесами гитары.
Стол станка при нарезании винтовых канавок поворачивается на угол β, равный углу наклона винтовой канавки.

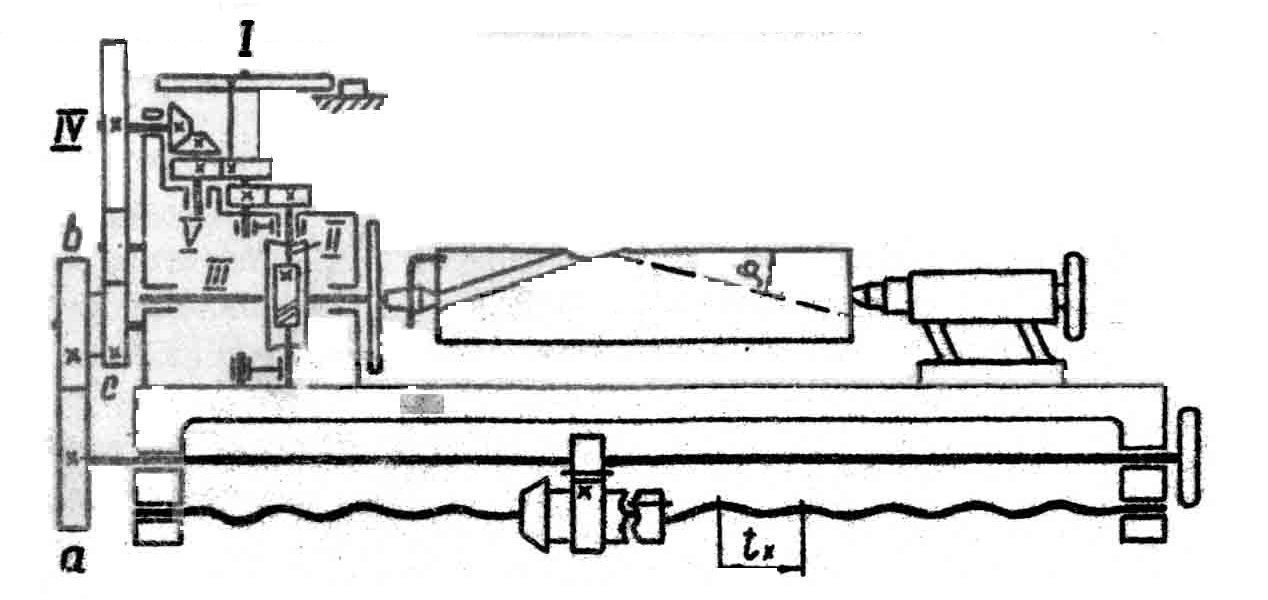

Рис.2.2. Схема настройки УДГ на фрезерование винтовых канавок
Уравнение настройки гитары сменных колес составляется из условия, что за один оборот шпинделя головки стоя станка переместится на величину шага винтовой канавки Т
Настройка делительной цепи головки производится простым методам по формуле:
Пример: Z=16, T=800 мм, tx=6 мм.
;
3. Наладка станка на различные виды работ
Наладка включает в себя все подготовительные работы для выполнения заданной технологической операции.
3.1. Обработка прямолинейных поверхностей
Обрабатываемую деталь закрепляют непосредственно на столе в машинных тисках или специальных приспособлениях, устанавливаемых на столе станка. При необходимости делить заготовку на несколько равных частей применяют УДГ.
Насадные фрезы закрепляют на консольных или опорных оправках. Хвостовые фрезы закрепляют непосредственно в конусе шпинделя или цанговом патроне. Торцовые фрезерные головки устанавливают и закрепляют на торце шпинделя.
С помощью рукояток переключения коробки скоростей и перебора устанавливают необходимую частоту вращения шпинделя, а с помощью маховичка переключения коробки подач и рукоятки перебора устанавливают заданную величину подачи поступательного движения стола.
Подводят стол с деталью в зону резания и включают рукоятку управления подачи.
3.2. Обработка винтовой канавки
Обрабатываемую деталь закрепляют в шпинделе УДГ или в центрах.
Стол станка устанавливают под углом, равным углу наклона винтовой канавки.
Настраивают винтовую цепь, связывающую ходовой винт продольной подачи со шпинделем УДГ посредством сменных зубчатых колес.
Подводят стола с деталью в зону резания и включают рукоятку управления продольной подачи.
Список литературы
1. Металлорежущие станки /Под ред. Н.С.Ачеркана. -М.: Машиностроение, 1968, Т.1. -764 с.
2. Металлорежущие станки (альбом общих видов кинематических схем и узлов) /Под ред. А.М.Кучер. -Л.: Машиностроение, 1971. -308 с., ил. 143.
3. Технический паспорт станка мод. 6Н81.
Тесты для проверки знаний студентов
1. Можно ли на станке мод. 6Н81 обрабатывать детали длиной 1000 мм?
2. Можно ли на станке обработать деталь шириной 200 мм?
3. Влияют ли размеры обрабатываемой детали на компоновку фрезерного
станка?
4. Влияет ли компоновка станка на точность обрабатываемой детали?
5. Обеспечивает ли кинематика станка быстрое продольное перемещение стола?
6. Можно ли на станке обработать шлицевые поверхности?
7. Можно ли на станке обработать резьбовую поверхность?
8. Можно ли на станке обработать винтовую канавку на валу?
9. Имеется ли в станке механизм для преобразования вращательного движения в поступательное?
10. Можно ли на станке производить обработку поверхности методом "против подачи"?
11. Может ли станок мод. 6Н81 обеспечить 18 различных частот вращения шпинделя?
12. Можно ли на станке обработать винтовую канавку с углом наклона равным 50°?
13. Можно ли для расширения технологических возможностей на станке применять накладную фрезерную головку?
14. Имеется ли в станке механизм для преобразования вращательного движения в поступательное в виде реечной передачи?
15. Имеются ли в кинематике станка предохранительные устройства от перегрузок?
16. Какие устройства применяются для поддерживания оправки фрезы;
а) тиски; б) кронштейны; в) подвески; г) люнет?
17. На какой максимальный угол может поворачиваться вокруг своей оси стол: а) 60°; б) 45°; в) 90°; г) 30° ?
18. Какой узел является базовым для механизмов цепи подач:
а) консоль; б) станина; в) коробка подач; г) стол?
19. Какие из перечисленных узлов не имеет станок мод. 6Н81:
а) станину; б) суппорт; в) консоль; г) стол? .
20. С помощью какого устройства на станке можно вести обработку зубчатых колес: а) универсальной делительной головки; б) поворотного круглого стола.; в) накладной фрезерной головки?
21. Какую из перечисленных поверхностей нельзя обработать на станке мод. 6Н81: а) шлицевую; б) плоскую; в) эвольвентную; г) резьбовую?
22. Сколько различных частот вращения имеет шпиндель:
а) 12; б) 14; в) 16; г) 18?
23. Сколько различных передаточных отношений можно получить через перебор:
а) 6; 6)4; в)3; г) 2?
24. С помощью какой муфты происходит отключение коробки подач при включении
ускоренных движений исполнительных органов станка:
а) М ; б) М5; в) М0; г) М2 ?
25. С помощью какого устройства можно закрепить заготовку на столе станка:
а) 4-кулачкового патрона; б) тисков; в) струбцины; г) центра?
26. С помощью какого метода деления на УДГ можно разделить окружность на
ограниченное число делений (2,3,4,…) кратное 360:
а) непосредственного; б) простого; в) дифференциального?
27. Какой из перечисленных механизмов для преобразования вращательного движения в
поступательное применяется в станке:
а) реечный;б) винтовой; в) кулачковый; г) червячно-реечный?
