I Гражданское здание
1.1 Исходные данные
Тема проекта: Проектирование здания суда
Район строительства: г. Североуральск
Грунты основания: суглинок
Класс здания: II
Степень долговечности: II
Степень огнестойкости: II
Температура наружного воздуха: 40С
Класс здания IX
Характеристика здания
Здание кирпичное 2-этажное с подвалом. Фундамент ленточный бутобетонный. Плиты перекрытия сборные железобетонные. Крыша плоская невентилируемая. Кровля плоская, совмещенная с наружным водостоком.
Инженерное оборудование
Водопроводы, хозяйственно питьевая, напор на вводе-12, при пожаротушении-15
Канализация хозяйная - фекальная в городскую сеть
Отопление - центральное водяное с параметрами теплоносителя 95, 70 с
Вентиляция приточно вытяжная
Электроснабжения от городской сети 380/220В
Слаботочные устройства радиофикация, телефонизация
1.2 Описание генерального плана
Здание прямоугольной формы, размеры в плане 24х18м.
Рельеф местности спокойный, общий уклон в юго-восток направления.
За относительную отметку 0,000 принять уровень чистого поля первого этажа.
Вокруг здания выполнена отмостка шириной 0,8 м
На участке предусмотрена
-проезд широкий 4м-покрытия асфальтобетонное
-тротуары шириной 2,5м
-площадь для прогулок
Озеленение участка предусматривается в виде посева травы, лиственных деревьев рядовой посадки, кустарников и газонов.
Площадь участка застройки 890 метров квадратных.

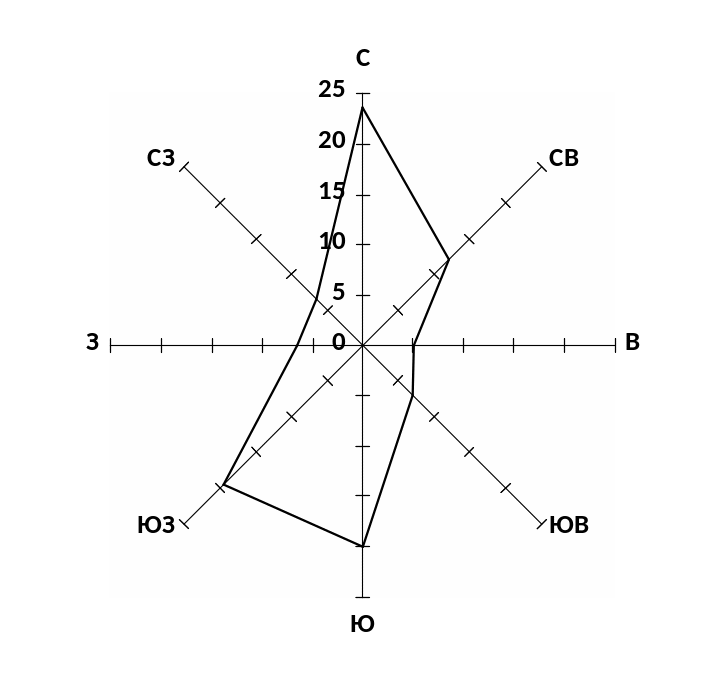

1.3 Построение розы ветров
Город: Североуральск
Таблица повторяемости направлений ветров.
Направление Месяц |
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
Январь |
19 |
6 |
2 |
5 |
21 |
31 |
6 |
3 |
Июль |
28 |
18 |
8 |
9 |
12 |
8 |
7 |
10 |
Среднегод. |
23,5 |
12 |
5 |
7 |
20 |
19,5 |
6,5 |
6,5 |
1.4 Объемно-планировочное решение
Гражданское здание - имеет прямоугольную форму, в плане состоит из двух этажей. Высота этажа 3,3 м
Здание оборудована двумя лестничными клетками, расположенной в осях 1 и 2
На каждом этаже здания находятся кабинеты.
По всему периметру здания имеются окна прямоугольной формы.
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
Номер |
Наименование |
Площадь, м2 |
1 |
Вестибюль |
57,0 |
2 |
Кабинет нотариусов |
17,0 |
3 |
Кабинет адвокатов |
25,0 |
4 |
Кабинет следователя |
12,0 |
5 |
Кабинет помощника прокурора |
12,0 |
6 |
Архив |
5,0 |
7 |
Фото-комната |
5,0 |
8 |
Комната секретаря |
11,0 |
9 |
Кабинет прокурора |
16,0 |
10 |
Комната для арестованных |
16,4 |
11 |
Архив |
13,0 |
12 |
Комната судебных исполнителей |
22,0 |
13 |
Канцелярия |
21,0 |
14 |
Кладовая вещественных Доказательств |
5,0 |
15 |
Машбюро |
7,0 |
16 |
Комната сторожа |
11,5 |
17 |
Гардероб |
14,0 |
1.5 Конструктивное решение
Конструктивная схема здания принята с продольными поперечными несущими стенами.
Высота этажа 3,3 м
Пространственная жесткость здания осуществляется за счет вертикальных диофрагм, которые является кирпичные стены и блоки, лестничные клетки, и горизонтального диска жесткости, созданного плитами перекрытия, закрепленные между собой и стенами анкерами.
