Методические рекомендации по подготовке к государственному экзамену по дисциплине «Инженерная графика»

При подготовке к сдаче государственного экзамена по дисциплине «инженерная графика» студентам рекомендуется обратить внимание на повторение следующих тем:

Тема 1 «Введение»: форматы, масштабы, линии, чертежные шрифты, нанесение размеров, линейные размеры.

Формат (ГОСТ 2.301-68) – это размер листа бумаги, на котором выполняют чертежи и другие конструкторские документы. Форматы листов определяются размерами внешней рамки, выполняемой тонкой сплошной линией. Различают основные и дополнительные форматы. Основные форматы: А0 (1189*841мм), А1 (594*841мм), А2 (594*420мм), А3 (297*420мм), А4 (297*210мм).

Масштаб (ГОСТ 2.302-68) – это отношения линейных размеров изображаемого на чертеже предмета к его действительным размерам. Масштабы изображений, применяемые для всех отраслей промышленности и строительства, разделяют на три группы: масштабы уменьшения (1:2; 1:2,5; 1:4; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000), натуральная величина (1:1), масштабы увеличения (2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1).

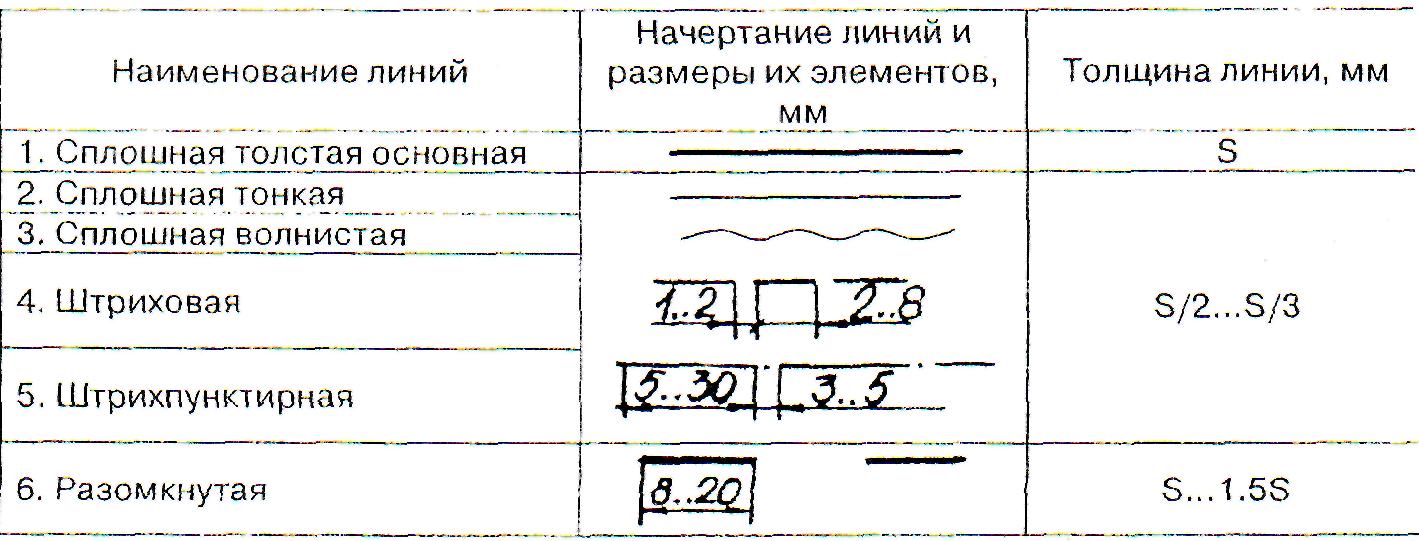

Линии (ГОСТ 2.303-68). Изображения на чертежах выполняются линиями, разными по наименованию, начертанию, толщине и назначению

Чертежные шрифты (ГОСТ 2.304-81). Надписи и размерные числа должны быть выполнены стандартным чертежным шрифтом с наклоном. Угол наклона букв к основанию строки примерно 75⁰. Заголовки и обозначения в основной надписи допускается выполнять шрифтом без наклона. Типы шрифтов: тип А и тип В. Размер шрифта определяется высотой h прописных (заглавных) букв и цифр в мм. Размеры шрифтов: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Нанесение размеров (ГОСТ 2.307-68). Основанием для определения величины изображенного изделия служат размерные числа, нанесенные на чертеже. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторять размеры одного и того же элемента на разных изображениях (кроме строительных чертежей). При постановке размеров следует различать: задание размеров (какие размеры и с какой точностью необходимо задать на чертеже, чтобы изготовить изделие) и нанесение размеров (как следует располагать размеры на чертеже). Группы размеров: габаритные (наибольшие размеры в трех «габаритных» направлениях), формообразующие (определяющие форму отдельных элементов детали), координирующие (определяющие взаимное расположение элементов детали).

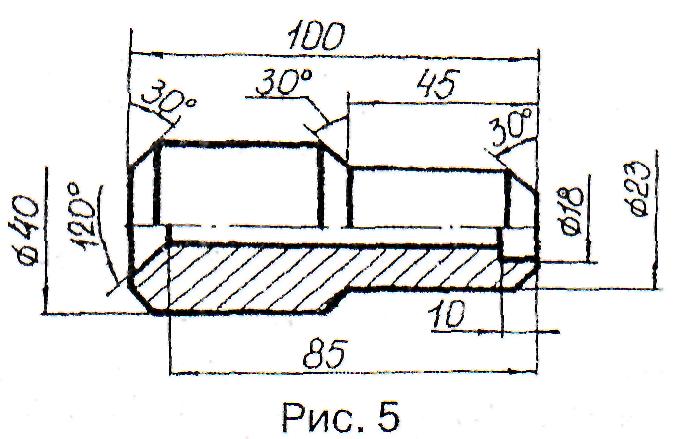

Размеры на чертеже указываются размерными линиями и размерными числами (рис.5). Размерные линии проводят параллельно отрезку, размер которого указывают, вне контура

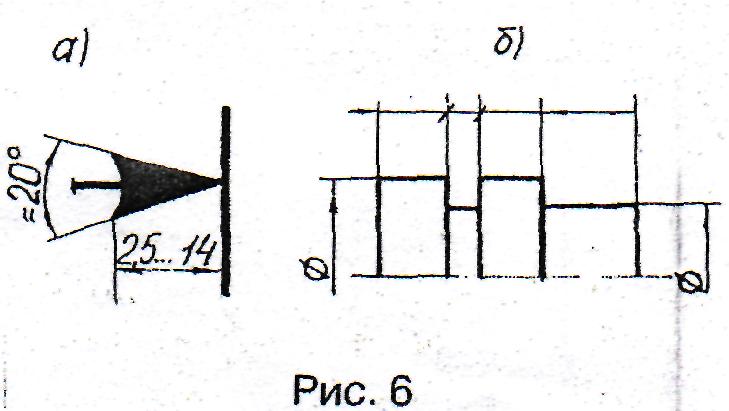

изображаемого предмета (рис.6б). Выносные линии проводят перпендикулярно размерным. Величина стрелок размерных линий зависит от толщины линий видимого контура (рис.6а)

Линейные размеры на машиностроительных чертежах указывают в мм, на строительных – в м, без обозначения единицы измерения (рис.9). Размерные числа при различных наклонах размерных линий располагают как на рис.10
