2 Случай:

d = 15,6 м

м

№ П/П	Наименование и обоснование нагрузки	Нормативная нагрузка, кПа	Частный коэф.надежности	Расчетная нагрузка, кПа
	С наветренной стороны
1	На высоте z(e )=d=15,6м, k(ze )=0,777	0,142968	1,4	0,2001552
2	На высоте z(e )=H=30,19м, k(ze)=1,011	0,186024	1,4	0,2604336
	С подветренной стороны
1	На высоте z(e )=d=15,6м, k(ze )=0,777	0,089355	1,4	0,125097
2	На высоте z(e )=H=30,19м, k(ze)=1,011	0,116265	1,4	0,162771
	Пульсационная составляющая ветровой нагрузки c наветренной стороны (D)
1	На высоте z(e )=d=15,6м, ζ(ze)=0,94	0,094072944	1,4	0,131702122
2	На высоте z(e )=H=30,19м, ζ(ze)=0,85	0,11068428	1,4	0,154957992
	С подветренной стороны (E)
1	На высоте z(e )=d=15,6м, ζ(ze)=0,94	0,05879559	1,4	0,082313826
2	На высоте z(e )=H=30,19м, ζ(ze)=0,88	0,07161924	1,4	0,100266936

5. Конструкционные материалы. Подбор сечения элементов.

5.1 Сталь

(СП 16.13330.2011) по ГОСТ 27772-88* класс С 255

Подбор сечения для фермы покрытия: раскосы из уголков.

L = 7,8 м;

f = l * tgα = 2,09 м;

α =15°;

P= 21,952 кПа;

V= 7,8P = 21,952*7,8 = 171,226 кН

R=240 МПа (по СП 16.13330.2011 «Стальные конструкции»);

=0,9;

Nmax=V/tgα=171,226 /tg15°=639,023кПа

≥ Nmax / (R ) = (639,023*10^(-3))/(240*0.9)=2,958*10^(-3) м^2= 29,6 см^2

По ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные» подбираем уголок №10 с A= 29,68см^2

Вес фермы:

= (1,94*8+2,0084*8+2,096+1,57*2+1,05*2+0,53*2+2,01*2+2,2*2+ +2,49*2)*0,002968*7850=1243,765 кг

Нормативная нагрузка с фермы:

1243,765*9,81/1000=12,194 Кн

Расчетная нагрузка от фермы:

12,194*1,1=13,413 Кн

Основные сочетания нагрузок:

qпокр+Nферм.расч.=(3,521*8*Cos15)*2+13.431=67.847Кн

Нагрузка на опоры фермы:

Nферм. =67,847/2=33,924 кН

5.2 Железобетон

(СП 63.13330.2012)

Бетон класса В30

Рабочая арматура класса А400

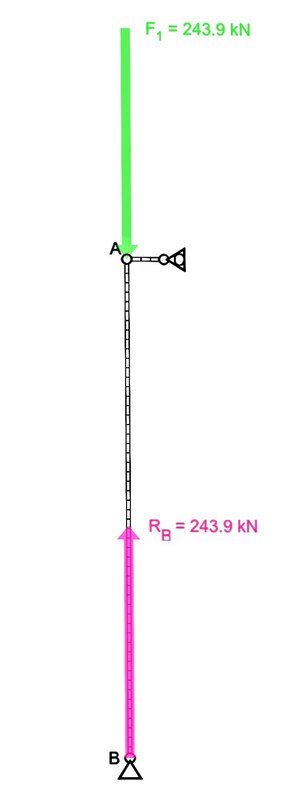

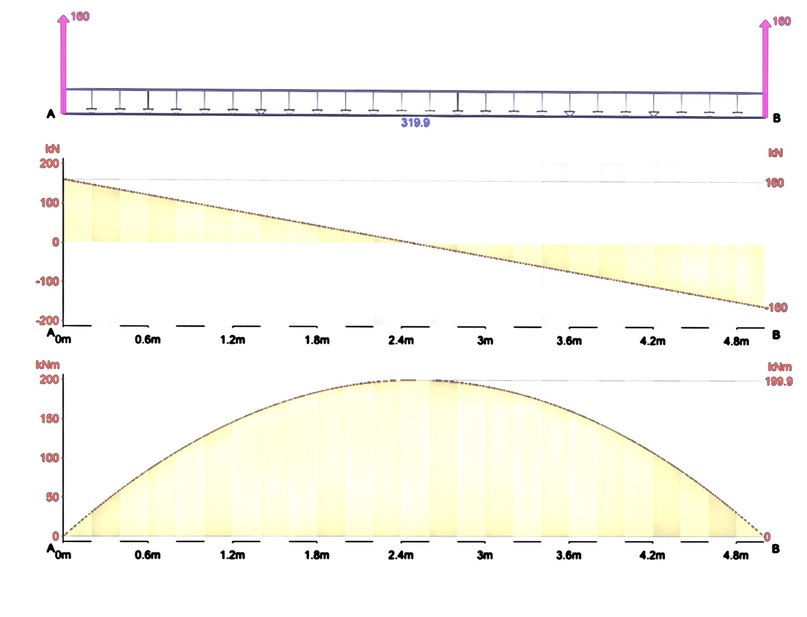

Подбор прямоугольного бетонного сечения шарнирно опёртой изгибаемой ж/б балки перекрытия P2 и площади рабочей арматуры.

q=(6.253+1.950)*7.8=63,983кПа

M_расч. = 199,9 (кН*м)

R= 22 МПа

b=28,03 см принимаем b=28 см

h=42 см

Принимаем размеры сечения: b=28 см; h=42 см.

Площадь рабочей арматуры:

; принимаем (расстояние от центра тяжести рабочей арматуры до растянутой грани сечения)

Рабочая высота сечения балки: 0,37м

(высота сжатой зоны)
