Размещение в отчете линий и прямоугольников
Для улучшения внешнего вида отчета и повышения читабельности можно использовать линии и прямоугольники.
Для проведения вертикальной или горизонтальной линии в отчете выполните следующие действия:
Нажмите кнопку Line (Линия) на панели Report Controls (Элементы управления отчета) конструктора отчетов.
Установите указатель в начальную точку линии.
Нажмите кнопку мыши и, удерживая ее, проведите линию необходимой длины.
Используя опции команды Реп (Перо) из меню Format (Формат), установите атрибуты линии (толщину и тип).
Для задания цвета размещенной в отчете линии щелкните мышью на понравившемся цвете цветовой палитры панели Color Palette (Цветовая палитра).
Для размещения в отчете прямоугольника и прямоугольника со скругленными углами используются кнопки Rectangle (Прямоугольник) и Rounded Rectangle (Прямоугольник со скругленными углами) на панели инструментов Report Controls (Элементы управления отчета) конструктора отчетов. Нажмите необходимую кнопку на панели инструментов, установите указатель в какой-либо угол прямоугольника и перемещайте курсор в противоположный угол до получения прямоугольника нужного размера. Затем установите необходимые атрибуты прямоугольника, используя для этого следующие опции команды Реп (Перо) из меню Format (Формат) (табл. 11).
Таблица 11. Опции команды Реп из меню Format
-
Опция
Атрибут объекта
Hairline (Тонкая линия)
Контур шириной в один пиксел
1 Point {1 пункт)
Контур шириной в один пункт
2 Point (2 пункта)
Контур шириной в два пункта
4 Point (4 пункта)
Контур шириной в четыре пункта
6 Point (6 пунктов)
Контур шириной в шесть пунктов
None (Нет)
Выделенный объект не имеет контура
Dotted (Пунктир)
Пунктирный контур
Dashed (Штрих)
Контур в виде коротких штрихов
Dash-dot (Штрих-точка)
Контур в виде чередующихся штрихов и точек
Dash-dot-dot {Штрих-точкаточка)
Контур в виде чередующихся штрихов и пар точек
Панель инструментов Color Palette
Visual FoxPro предоставляет в распоряжение разработчика средства для изменения цвета размещенных в отчете объектов. Для печати такого отчета вам потребуется цветной принтер.
Для изменения в отчете цвета объекта выполните следующие действия:
Разместите на экране панель инструментов Color Palette (Цветовая палитра) выполнив одно из следующих действий:
нажав кнопку Color Palette Toolbar (Панель инструментов Цветовая палитра) на панели инструментов Report Designer (Конструктор отчетов);
выбрав в меню View (Вид) команду Color Palette Tollbar (Панель инструментов Цветовая палитра).
Панель инструментов Color Palette (Цветовая палитра) (рис. 17) содержит шестнадцать кнопок с заданными цветами и три дополнительные кнопки (табл. 12).
Рис. 17. Панель инструментов Color Palette
Выберите в отчете объект, цвет которого вы хотите изменить.
Щелкните мышью на панели инструментов Color Palette (Цветовая палитра) по кнопке Foreground Color (Цвет объекта) или Background Color (Цвет фона) в зависимости от того, что вы хотите поменять, — цвет объекта или его фон.
Щелкните мышью на панели инструментов по любому понравившемуся цвету.

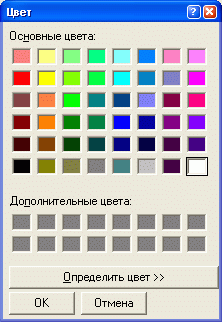

Рис. 1 окно Цвет
При создании отчетов можно использовать более широкую цветовую гамму. Для этого необходимо щелкнуть мышью на кнопке Other Colors (Другие цвета) панели инструментов Color Palette (Цветовая палитра) и в открывшемся диалоговом окне Цвет (рис. 18) выбрать один из 48 цветов, предлагаемых программой Visual FoxPro или использовать пользовательские цвета, расположенные в области Дополнительные цвета.
Для создания пользовательского цвета, размещаемого в области Дополнительные цвета, выполните следующие действия:
В диалоговом окне Цвет нажмите кнопку Определить цвет. Открывается расширенное окно Цвет (рис. 19).
Рис. 19. окно Цвет для создания собственного цвета
Выберите в правой части окна нужный цвет. Используя поля ввода, расположенные в правом нижнем углу, вы можете также задать параметры цвета с помощью чисел.
Если вы подобрали необходимый цвет, нажмите кнопку Добавить в набор. Выбранный цвет будет размещен в области Дополнительные цвета.
Нажмите кнопку ОК.
