Методы оценки степени деформации

В результате пластической деформации происходит упрочнение срезаемого слоя, т.е. повышается твердость стружки по сравнению с обрабатываемым материалом, поэтому о степени деформации приближенно можно судить по повышению твердости.

Весовой метод заключается в следующем: берется стружка произвольной длины и определяется ее вес G и длина . Далее рассчитывается площадь сечения стружки :

, (1.2)

где - удельный вес обрабатываемого материала; для сталей 7,8 г/см3.

Зная номинальную площадь срезаемого слоя

, (1.3)

где t – глубина срезаемого слоя;

S – подача.

Определим коэффициент усадки стружки:

(1.4)

или

(1.5)

Более точным методом является метод определения коэффициента усадки стружки, который характеризует изменение формы и размеров срезаемого слоя.

В процессе резания стружка по сравнению со срезаемым слоем, как правило, утолщается и укорачивается. Срезаемый слой длиной l, толщиной а и шириной b превратился в стружку длиной l, толщиной а1 и шириной b1. Поскольку объем деформированного материала остается постоянным, то

(1.6)

Откуда

(1.7)

или

(1.8)

где - коэффициент продольной усадки;

- коэффициент поперечной усадки;

- коэффициент уширения, обычно .

Наилучшим условиям процесса резания соответствует наименьший коэффициент усадки (близкий к 1), что свидетельствует о минимальной пластической деформации срезаемого слоя.

Весы лабораторные равноплечие влр 200

Определение веса элементов стружки выполняется на весах ВЛР 200 г, которые предназначены для точного определения массы вещества при производстве лабораторных анализов, а также других производственных операциях. Конструкция весов представлена на рис. 1.6

Порядок работы на весах влр 200

По пузырьковому уровню проверить горизонтальность весов. В случае необходимости, произвести регулировку при помощи ножек в основании весов.

Перед началом работы ручкой 15 установить на 00 диск делительного устройства и ручкой 5 ввести нулевую отметку шкалы в отсчетную отметку экрана.

При работе на весах могут применяться методы прямого и точного взвешивания.

При прямом взвешивании в изолированном положении весов поместить взвешиваемый груз на левую чашку весов и уравновесить его накладными гирями и встроенными гирями,

Поворотом ручки 17 ввести весы в рабочее положение.

Если после включения весов изображение шкалы не попадает на экран, то, дополнительно накладывая (или снимая) накладные гири и навешивая (или снимая) гиревым механизмом встроенные гири, вывести изображение шкалы на экран.

Снять отсчет по шкале. Для этого на экране имеется отсчетная отметка в виде двух параллельных штрихов.

Регулирование нулевого положения шкалы производится ручкой 5.

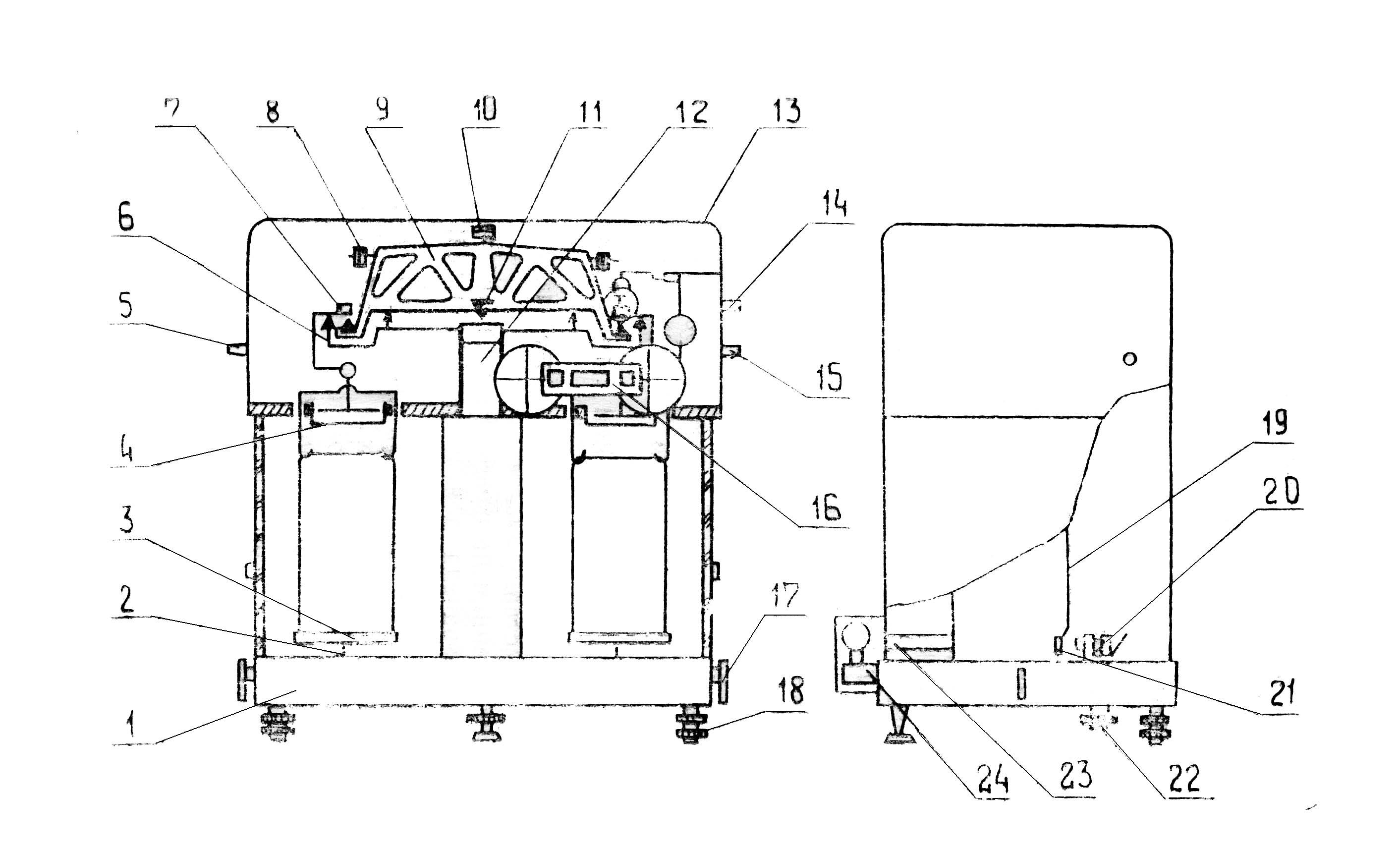

Рис.1.6. Конструкция весов лабораторных равноплечих ВЛР 200: 1- основание; 2 – аттретиры; 3 – дужка с подвеской; 4 – воздушные успокоители колебаний коромысла; 5 – ручка регулировки нулевого положения; 6 – изолир; 7 – серьги; 8 – тарировочные гайки; 9 – коромысло; 10 – регулировочные гайки; 11 – призма; 12 – стойка; 13 – кожух; 14 – ручка снятия (наложения) гиревого механизм; 15 – ручка делительного устройства; 16 – экран; 17 – ручки включения; 18 – ножка; 19 – стрелка; 20 – объектив; 21 – оптическая шкала; 22 – ручка настройки четкости изображения шкалы; 23 – конденсатор; 24 – осветитель.

Делительное устройство позволяет снимать отсчет на весах с точностью 0,05 мг; отсчет снимается с диска в правом окне экрана.

Диск делительного устройства разделен на 20 частей, которые обозначены оцифровкой от 00 до 95 через 5 единиц; полный

оборот диска соответствует изменению отсчета по шкале на одно деление (1 мг). Установка отсчета производится ручкой 15. На экране снимаются отсчеты по лимбу гиревого механизма, по шкале и диску делительного устройства.

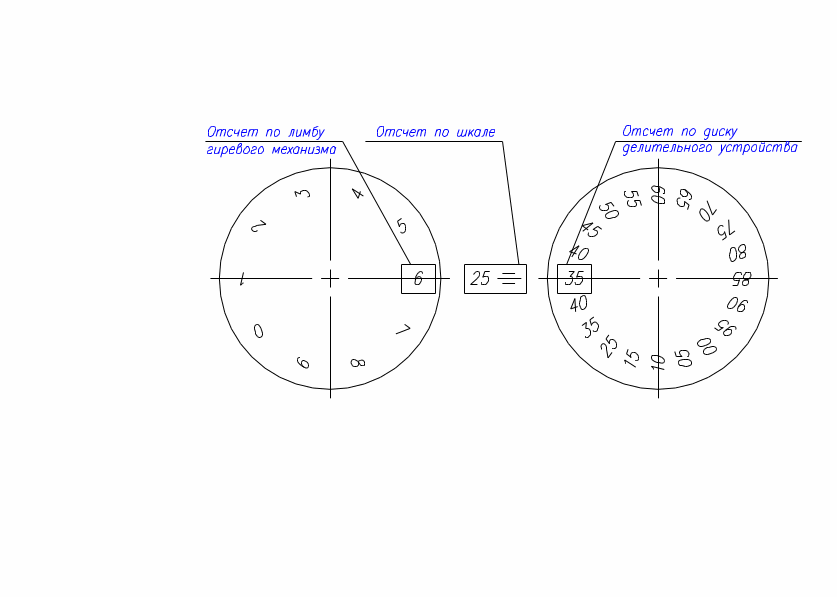

Рис. 1.7. Отсчет по шкале весов

Если, например, в левом окне экрана установилась цифра 6 диска гиревого механизма, в центральном окне – отметка числа 25 шкалы и число 35 в окне делительного устройства, то суммарный отсчет на экране будет равен 625,35 мг (или 0,62535 г).

При отсутствии необходимости в высокой точности результата взвешивания, делительным устройством можно не пользоваться, снимая отсчет на экране только по лимбу гиревого механизма и по шкале.

Схема расположения показаний на экране приведена на рис. 1.7.

Наложение и снятие накладных и встроенных гирь производить только в изолированном положении весов.

Введение весов в рабочее положение во избежание раскачивания подвесок произвести плавным поворотом ручки 17, при этом дверцы витрин должны быть закрыты.

Последовательность действий, выполняемых оператором при точном взвешивании, определяется выбранным методом точного взвешивания.
