Распределение теплоты. Уравнение теплового баланса
Образующаяся при резании теплота распространяется от точек с высшей температурой к менее нагретым точкам. Она главным образом выделяется вследствие работы, затраченной на пластическую деформацию, и уходит в основном со стружкой, частично оставаясь в инструменте.
Источники тепла располагаются в местах затрат на деформации и трения. Схема тепловых потоков при резании показана на рис. 3.1.
Теплота от трения по передней и задней поверхностям зуба инструмента идет соответственно в переднюю и заднюю его поверхности, в стружку и деталь. Незначительная ее часть уходит в окружающую среду. В основном она распространяется между стружкой, деталью и инструментом. Зная количество теплоты, выделяемой в процессе резания и распространяемой между стружкой, обрабатываемой деталью и инструментом, можно записать тепловой баланс при резании:
Q1+Q2+Q3=q1+q2+q3+q4, (3.4)
где Q1 – источник образования тепла, располагающийся в зоне деформации срезаемого слоя;
Q2 – источник образования тепла, располагающийся в зоне трения сходящей стружки по передней поверхности инструмента;
Q3 – источник образования тепла, располагающийся в зоне трения задних поверхности инструмента о поверхность детали;
q1 - тепловой поток в направлении стружки (наиболее мощный тепловой поток);
q2 - тепловой поток в направлении инструмента;
q3 - тепловой поток в направлении обработанной поверхности;
q4 - тепловой поток в направлении окружающей среды.
Количественное перераспределение тепла между потоками зависит от условий обработки. В стружку уходит от 40 до 90% всего выделившегося тепла, в инструмент - от 10 до 30%, в деталь до - 10%, в окружающую среду (при обработке без охлаждения) - до 5%.
При обработке пластичных материалов стружка у передней поверхности зуба инструмента нагревается больше, чем наружная ее сторона. Это является следствием работы трения стружки о переднюю поверхность инструмента. Неравномерность нагрева стружки по ее сечению относительно велика. Концентрация тепла в прирезцовых областях стружки и их высокотемпературный нагрев в условиях высоких давлений при резании является причиной того, что тонкие слои обрабатываемого металла приходят в состояние оплавления, образуя текущий слой. В прирезцовом слое максимальная температура возникает на расстоянии (0,4...0,5) l (l — длина контакта стружки с передней поверхностью зуба инструмента) .
Н
еобходимо
отметить, что температура резания в
разных точках зоны резания различна по
величине. Отдельные точки поверхностей
инструмента и стружки имеют неодинаковую
температуру. Кроме того, в каждой данной
точке температура может изменяться с
течением времени. Наиболее высокая
температура наблюдается в центре
давления стружки на резец и у режущего
лезвия.

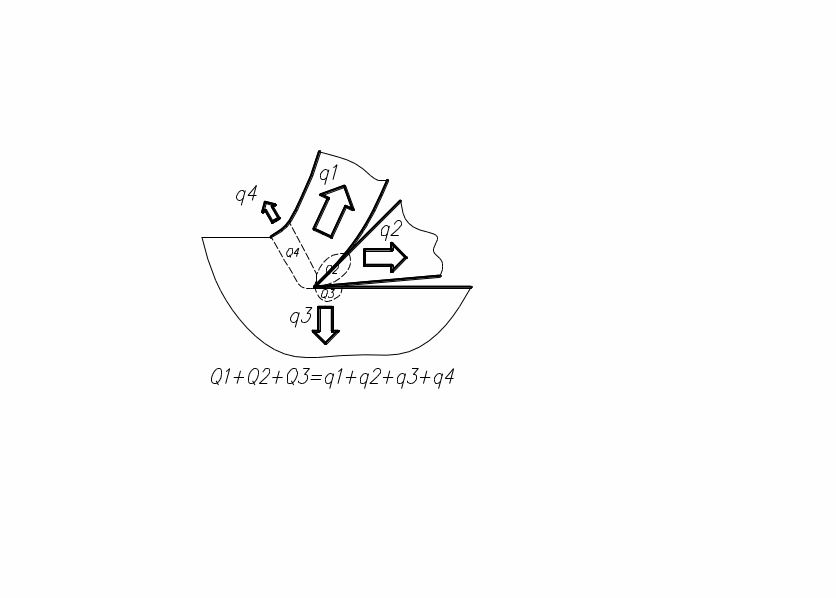

Рис.3.1. Схема теплового баланса в процессе резания
Температурные поля
Распределение температур во всех точках рассматриваемого участка металла в данный момент времени принято называть температурным полем (рис 3.2). Приводим его уравнение в общем виде:
= f(х,у, z, t), (3.5)
где х, у, z — координаты исследуемой точки; t — время действия источника тепла.
Если процесс резания осуществляется с постоянным режимом, температура различных точек зоны резания растет лишь в первый момент, а затем температуру каждой точки можно считать приблизительно неизменной. Такой температурный режим называется стационарным и для него уравнение температурного поля будет
= f(х,у, z), (3.6)
Решение задачи о температурном поле в зоне резания теоретическим путем на основе теории теплопередачи является очень сложным. Получаются чрезвычайно громоздкие и сложные уравнения, включающие коэффициенты, зависящие от физических свойств обрабатываемого и инструментального материалов, которые нам обычно неизвестны.
Считается, что все возникающее тепло остается в стружке, а в действительности часть его уходит в деталь. При достаточно больших скоростях резания этим можно пренебречь.
Таким образом, при решении задач в упрощенном виде можно для расчета температуры контактной поверхности стружки воспользоваться формулой (3.7):
=деф+ тпп+ зпп, (3.7)
где деф – температура, возникающая от теплоты в результате деформации срезаемого слоя;
тпп - температура, возникающая от теплоты в результате трения по передней поверхности;
тзп - температура, возникающая от теплоты в результате трения по задней поверхности.
Необходимость получения температурных полей обусловлена необходимостью анализа процессов, происходящих в рабочей части инструмента под воздействием температуры резания. Т.к. температура в различных точках инструмента различна, будет и различно состояние инструментального материала в этих точках, что в свою очередь определяет работоспособность инструмента, т.к. тепловое состояние режущей части инструмента является своеобразным индикатором, отражающим характер протекающего процесса резания.

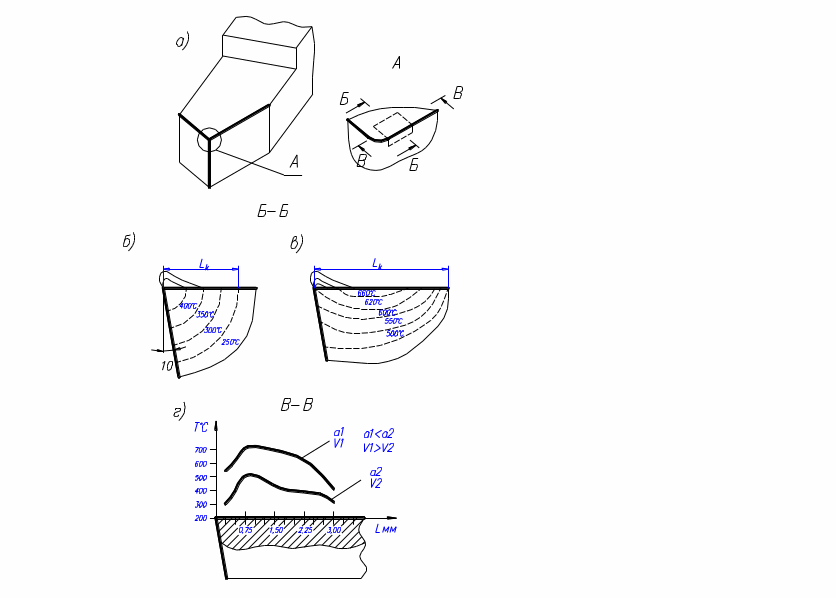

Рис.3.2 Температурные поля в режущем клине при точении стали 40. а ) схема контактных площадок; б ) точение с “ малой “толщиной среза; в ) точение с “большой” толщиной среза; г ) распределение температуры по ширине контактных площадок.
