Огбоу спо «Ивановский промышленно-экономический колледж»

РАССМОТРЕН

на заседании цикловой методической комиссией

«8» мая 2014 г.

___________________

10. ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ

№ 10

по МДК 03.02 Источники питания СВТ специальность Компьютерные системы и комплексы курс 3, группа 304

УТВЕРЖДАЮ

Зам. директора по НМР и СР

___________________

«__» ________ 201__г.

1.Функциональное назначение и основной принцип построения блока питания ПК.

2.Планарные трансформаторы.

3.Найдите коэффициент трансформации всех понижающих трансформаторов, которые должны использоваться при передаче электроэнергии от генератора к потребителям в соответствии со схемой, приведенной на рисунке. U0=1000кВ,U1=50кВ,U2=35кВ,U3=6кВ,U4=20кВ.

РАССМОТРЕН

на заседании цикловой методической комиссией

«8» мая 2014 г.

___________________

11. ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ

№ 11

по МДК 03.02 Источники питания СВТ специальность Компьютерные системы и комплексы курс 3, группа 304

УТВЕРЖДАЮ

Зам. директора по НМР и СР

___________________

«__» ________ 201__г.

1.Управляющие схемы блока питания и их аналоги.

2.Способ защиты от сетевых помех.

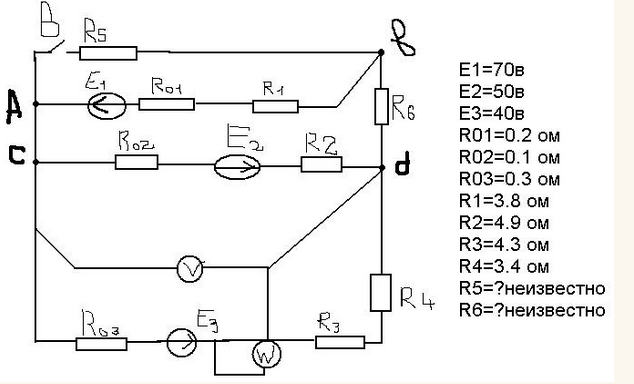

3.Методом анализа закона Кирхгофа;

Определить: токи в ветвях их значение и фактическое положительное направление;

показания вольтметра и ваттметра; режим работы источников ЭДС. Составить баланс мощностей.

РАССМОТРЕН

на заседании цикловой методической комиссией

«8» мая 2014 г.

___________________

12. ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ

№ 12

по МДК 03.02 Источники питания СВТ специальность Компьютерные системы и комплексы курс 3, группа 304

УТВЕРЖДАЮ

Зам. директора по НМР и СР

___________________

«__» ________ 201__г.

1.Однофазная однополупериодная схема выпрямителя.

2.Проверка и ремонт блока питания ПК.

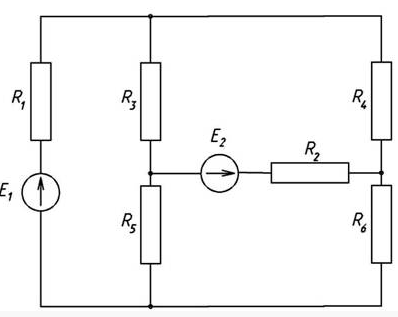

3.Для электрической цепи рисунке выполнить следующее: Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа, определить токи в ветвях методом контурных токов. Значения ЭДС источников и сопротивлений приемников: E1 = 130 В, Е2 = 110 В, R1 = 4 Ом, R2 = 8 Ом, R3 = 21 Ом, R4 = 16 Ом, R5 = 19 Ом, R6 = 16 Ом.
