50.Защита двигателей от замыканий на землю. Защита двигателей от минимального напряжения.
1) защита от замыканий на землю
Iсз= Котс·Кбр·Iсдв
Котс=1,2-1,3
Кбр=3-4 (без выдержки времени); 2(цифровое реле)- бросок емкостного тока
2)защита от минимального напряжения
Устанавливается на ЭД, кот. Необходимо отключить при понижении напряжения для обеспечения самозапуска ответственных ЭД, а так же ЭД самозапуск которых при восстановлении напряжения недопустим по условию ТБ или особенностям тех процесса. Выполняются с помощью реле минимального напряжения, включенного на Uлин.
Uсз=0,7Uном
tсз=0,5-1,5 сек - неответственные двигатели
tсз= 10-15 сек - ответственные
51. Защита электродвигателей напряжением до 1000в.
Защиту электродвигателей напряжением380 и220 В осуществляют исходя из тех же требований, которые предъявляются к электродвигателям более высоких напряжений. Для этих электродвигателей применяются мгновенная РЗ от междуфазных КЗ, РЗ от перегрузки и РЗ минимального напряжения. Защита от КЗ может осуществляться с помощью плавких предохранителей, при этом в качестве коммутационного аппарата используется трехфазный магнитный пускатель (контактор) подтянутый, пока на его катушку подано напряжение. Магнитными пускателями называются трехфазные коммутационные аппараты низкого напряжения(контакторы), предназначенные для дистанционного управления трехфазными электродвигателями и рассчитанные на разрыв нормального рабочего тока двигателя и
тока его перегрузки, но не тока КЗ. Отключение токов КЗ при применении магнитного пускателя возлагается на включаемые последовательно с ним предохранители или автоматические выключатели.

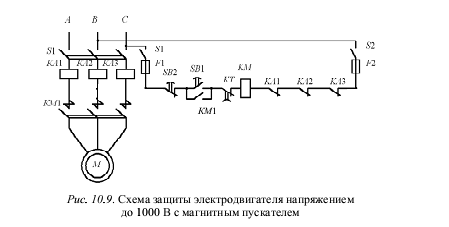

Схема включения с помощью пускателя и защиты предохранителями
показана на рис. 10.9.
52.Защиты, применяемые на синхронных двигателях.
От междуфазных повреждений в статоре
Используются ТО либо продольная диф.защита. Принцип аналогичен АД, отличие заключается в том, что одновременно с отключением СД включается автомат гашения хода.
От замыкания обмотки статора на землю
Аналогично АД (вопрос 50)
От перегрузки
Аналогично АД(вопрос 49)
От асинхронного хода
При асинхронном ходе резко увеличивается потребление реактивной мощности Qсз=0,5Рсд
От понижения напряжения сети
При исчезновении напряжения СД должен отключаться от сети, а после восстановления напряжения может включаться вновь, если их включение необходимо и они имеют схему автоматического повторного пуска.
Uсз=0,7 Uном
tвыдержки=0,5 сек.
53.Назначение и виды повреждений конденсаторных установок. Схемы соединений ку и принцип действия защит ку.
Батареи статических конденсаторов(БСК) используются для компенсации реактивной мощности в сети, регулирования уровня напряжения на шинах, выравнивания формы кривой напряжения в схемах управления с частотным регулированием или в выпрямительно-инверторных системах.
Основным видом повреждений конденсаторных установок является пробой конденсатора, что приводит к междуфазному КЗ. В условиях эксплуатации возможны также ненормальные режимы, связанные с перегрузкой конденсаторов высшими гармоническими составляющими тока и повышением напряжения.

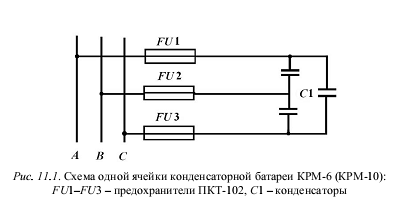

Конденсаторные батареи могут применяться на напряжение0,4, 6, 10, 35 кВ. Существуют также батареи напряжением110 кВ. Конденсаторная батарея состоит обычно не из одного конденсатора в фазе, а сразу из нескольких, которые и образуют батарею.
54. Релейная защита БСК. Требования к защите КУ. Выбор параметров срабатывания. Защита конденсаторов плавкими предохранителями, МТЗ, защита от перегрузки, защита от повышения напряжения. Выбор параметров срабатывания.
1) ТО
Токовая отсечка является основной защитой от междуфазных КЗ в батарее.
Ток срабатывания ТО для быстродействующих защит выбирается по условию отстройки от амплитудного тока включения.
Iсз=Кн·Iвкл,
где Кн – коэффициент надежности=1,5
Iвкл – ток включения
Iвкл
=
Iном·
Iном – номинальный ток БК.
Sкз – мощность кз на шинах в месте установки БК.
Qном – номинальная мощность БК.
Проверяется чувствительность отсечки по току двухфазного КЗ
на выводах при КЗ в минимальном режиме:
Кч = Iк.min/Iсз>=2
Если требуемая чувствительность не выполняется, то дополнительно к ТО предусматривается вторая ступень с выдержкой времени 0,3-0,5с. Ток срабатывания выбирается исходя из обеспечения необходимой чувствительности.
Кч = 2Iсз = Iк.min/2
2) МТЗ
Iсз = Кн·Iном/Кв
Защита от перегрузки токами высших гармоник:
Iсз = 1,3·Iном
3) Защита от замыканий на землю
Выполняется по току нулевой последовательности
4) защита от повышения напряжения
Uсз = 1,1·Uном
tсз = 3…5 мин
5)балансная защита
Используется если батарея конденсаторов собрана из нескольких рядов единичных конденсаторов. Эта защита предназначена для защиты от внутренних повреждений при замыкании оного ряда конденсаторов или когда в ряду поврежден один конденсатор.Балансная защита включается фильтр напряжения нулевой последовательности (разомкнутый Δ-к трансформатора напряжения)
