42. Расчет мтз на элементах схемы двухобмоточной подстанции

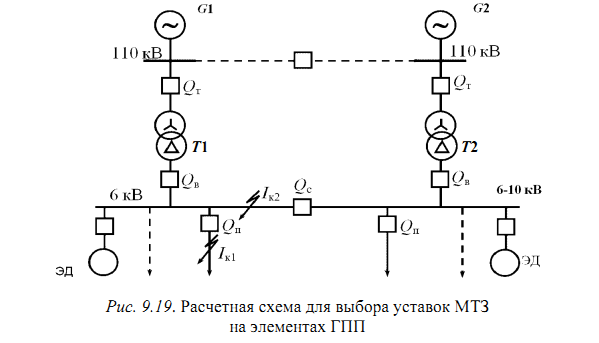

На рис. 9.19 приведена схема двухтрансформаторной подстанции ГПП. Выбор параметров срабатывания максимальных токовых защит, установленных на секционном выключателе Q_с, выключателе ввода 6(10) кВ Q_в и выключателе т Q_т трансформатора взаимосвязан, поскольку каждый из этих элементов является либо предыдущим, либо последующим по отношению друг к другу.

Для МТЗ выключателей Q_с и Q_в основной зоной защиты являются шины 6 кВ подстанции, а резервной зоной – присоединения Q_п.

При определении коэффициента самозапуска К_сзп и значения I _{max раб} возникает ряд трудностей, особенно если к шинам подстанции подключены электродвигатели (ЭД) напряжением выше 1 кВ. В данном случае необходимо учитывать пусковые токи электродвигателей.

При отсутствии электродвигателей 6 кВ, подключенных к шинам подстанции в качестве значения I _{max раб}, можно принять:для МТЗ Q_с I _{max раб} = 0.7∙ I _{ном тр} ; для МТЗ Q_в I _{max раб} = 1,4∙ I _{ном тр}

I _{ном тр} – номинальный ток трансформатора стороны НН.

Значение тока срабатывания МТЗ трансформатора (Q_т) должно быть больше, чем уставка МТЗ ввода Q_в из условия.

Проверка чувствительности МТЗ Q_с и Q_в производится по выражениям, где в качестве значения тока КЗ основной зоны принимается ток I _{к2 min}⁽²⁾, а тока КЗ в зоне резервирования – I _{к1 min}⁽²⁾ , т. е. ток КЗ в конце самой длинной линии присоединения.

Часто чувствительность МТЗ оказывается недостаточной за счет больших токов нагрузки. В данном случае применяют МТЗ с пуском по минимальному напряжению.

Обычно значение напряжения срабатывания пускового органа минимального напряжения принимают

Коэффициент чувствительности защиты должен быть К_ч≥1,2 при условии, что на вводе 6(10) кВ стороны НН трансформатора установлена своя МТЗ и К_ч≥1,5 при ее отсутствии.

Выбор времени срабатывания МТЗ производится по выражению, имея в виду, что все рассматриваемые защиты применяются с независимыми от тока выдержками времени. Поэтому исходной точкой для расчета выдержки времени МТЗ СВ является то присоединение Q_п , у которого МТЗ имеет наибольшую выдержку времени.

43. Расстановка защит на трехобмоточных трансформаторах

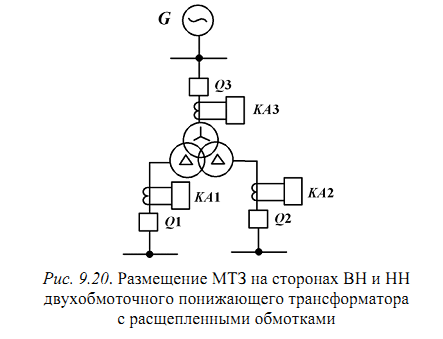

На трансформаторах с расщепленными обмотками НН по условию селективности в цепи каждой обмотки, питающей соответствующую секцию шин, достаточно установить МТЗ ввода с двумя токовыми реле, подключенными к ТТ, соединенным по схеме неполной звезды.

Для повышения надежности защиты выключатели вводов с первой выдержкой времени действуют на отключение своих выключателей (Q1 и Q2), а со второй (большей на ступень селективности) – на отключение выключателя ВН (Q3).

Защита трехобмоточных понижающих трансформаторов при внешних КЗ должна обеспечивать селективное отключение только той обмотки трансформатора, которая непосредственно питает место повреждения (при КЗ на шинах III должен отключиться выключатель Q3, обмотки трансформатора I и II должны остаться в работе).

На трехобмоточных трансформаторах с односторонним питанием (например, от шин I) на обмотках II и III устанавливаются самостоятельные комплекты МТЗ (КА2 и КА3 на рис. 9.21), действующие на соответствующие выключатели. На обмотке I, питающей трансформатор, устанавливается третий комплект МТЗ КА1, предназначенный для отключения трансформатора при КЗ в нем и резервирования МТЗ и выключателей обмоток II и III. Выдержка времени t₁ выбирается больше t₂ и t₃. Токовые РЗ на сторонах НН и СН выполняются в двухрелейном исполнении и подключаются к ТТ, соединенным по схеме неполной звезды.
