16. Ручное и дистанциооное управление

Конта́ктор (лат. contāctor «соприкасатель») — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

Управление контактором осуществляется посредством вспомогательной цепи переменного тока, проходящего по катушкам контактора, напряжением 24, 42, 110/127, 220 или 380 вольт. Для обеспечения безопасности при обслуживании контактора, величина оперативного тока должна быть значительно ниже величины рабочего тока в коммутируемых цепях. Контактор не имеет механических средств для удержания контактов во включенном положении, при отсутствии управляющего напряжения на катушке контактора он размыкает свои контакты. Для удержания контактов в рабочем положении применяется схема «самоподхвата» с использованием пары нормально-открытых контактов или постоянно существующий потенциал, например напряжение с выхода ПЛК.

Пускатель электромагнитный (магнитный пускатель) — это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок. Пускатель представляет собой контактор, комплектованный дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями.

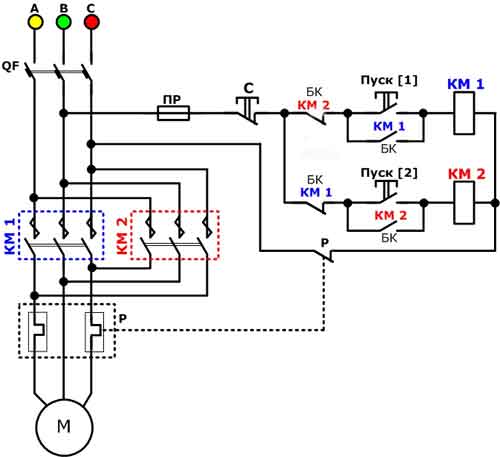

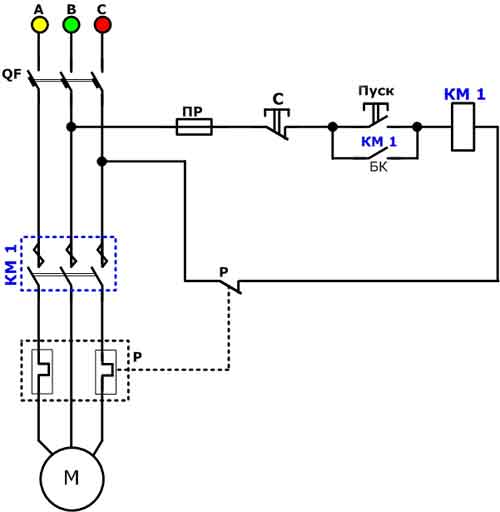

Не реверсивная схема Реверсивная схема

17. Устройства центральной сигнализации

Микропроцессорное устройство центральной сигнализации предназначено для построения систем центральной сигнализации на объектах энергосистем, оснащенных как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики.

Функции, выполняемые устройством:

– фиксация времени появления и снятия сигналов, поступающих по шинкам сигнализации с обеспечением повторности действия;

– фиксация времени появления и снятия сигналов сигнализации от конкретных устройства защиты, подключаемых к дискретным входам, с обеспечением повторности действия;

– отображение с помощью светодиодов и алфавитно-цифрового индикатора состояния объектов подстанции;

– формирование сигналов обобщенной сигнализации («Сигнализация на дому», «Звуковая аварийная сигнализация», «Звуковая предупредительная сигнализация», «Аварийная сигнализация мигающая»), сигналов телемеханики, а также сигналов «Отказ» и «Неисправность»;

– накопление в архиве информации о зафиксированных событиях;

– передача по линии связи на верхний уровень обобщенной информации о текущем состоянии подстанции или участка, передачу архива событий, просмотр и изменение уставок;

– контроль исправности системы сигнализации;

– самодиагностика устройства.

18. Микропроцессорные устройства

Основные характеристики микропроцессорных защит значительно выше, чем электромеханических или электронных. Так, коэффициент возврата измерительных органов составляет 0,95–0,97, аппаратная погрешность – в пределах 2–5 %, мощность, потребляемая от измерительных ТТ и ТН, находится на уровне 0,1–0,5 В · А.

Цифровые устройства РЗА различного назначения имеют много общего, а их структурные схемы очень сходны. Центральным узлом цифрового устройства является микропроцессор, который через свои устройства ввода-вывода обменивается информацией с периферийными узлами. С помощью этих дополнительных узлов осуществляется сопряжение микропроцессора с внешними датчиками исходной информации, объектом управления, оператором, диспетчером и т. д. В реальном устройстве РЗА может использоваться несколько микропроцессоров (МП), каждый из которых будет занят решением отдельного фрагмента общей задачи с целью обеспечения высокого быстродействия.

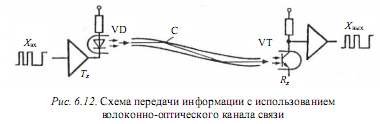

Проводные каналы связи. Передача импульсов по электрическому каналу с ограниченной полосой пропускания сопровождается задержкой и искажением формы передаваемого импульса. На рис. 6.12 представлена схема передачи информации с использованием волоконно-оптического канала связи. Основными компонентами этой системы являются: оптический излучатель VD, световод С и светочувствительный элемент (фотоприемник) VT.
