12. Особенности конструкции сталежелезобетонных пролетных строений.

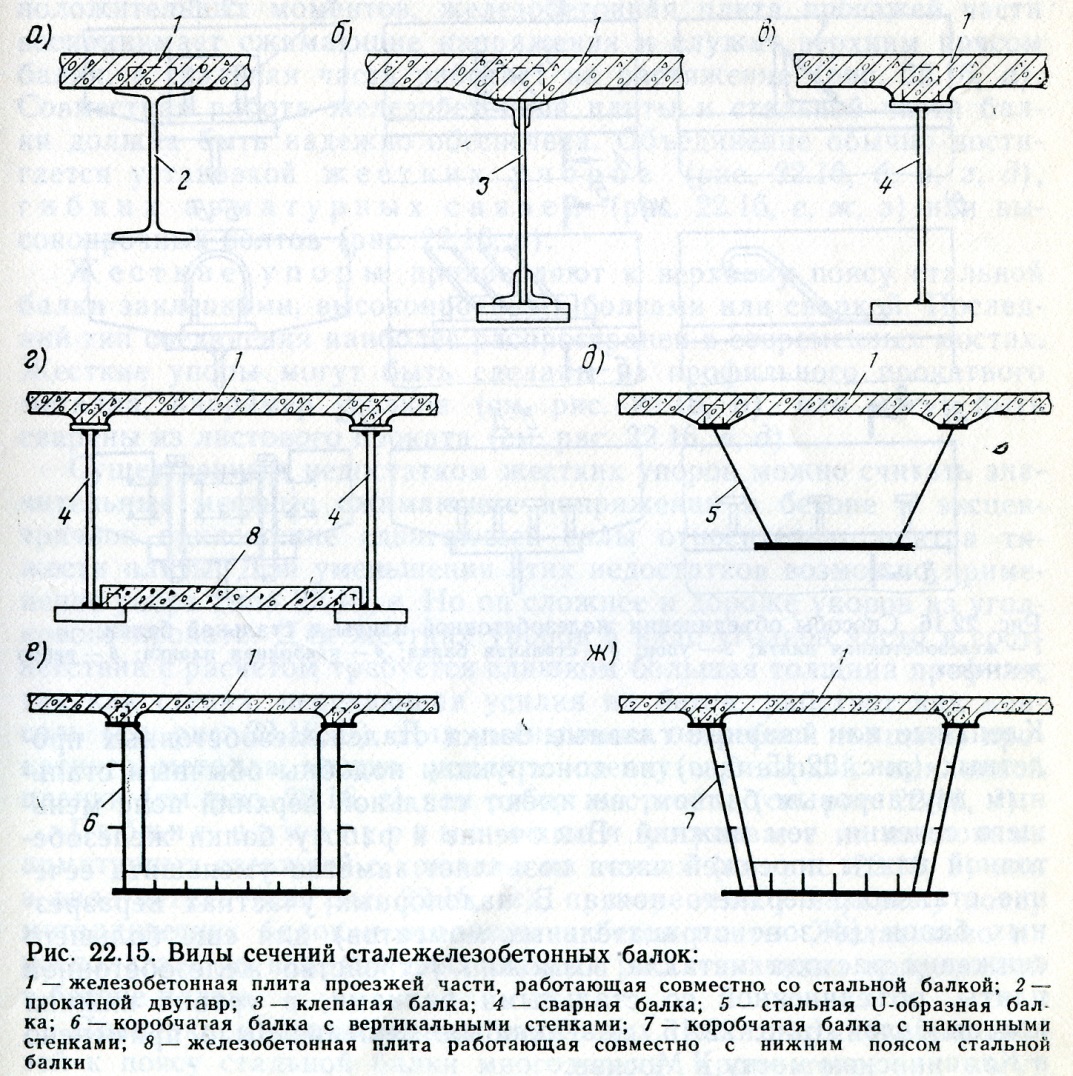

Сталежелезобетонные пролетные строения – это конструкции в которых ж.б. плита проезжей части объединена со стальными балками так, что она включается в совместную работу на общее действие нагрузки. Это позволяет уменьшить расход металла на пролетные строения и их строительную высоту, а также увеличивает жесткость пролетных строений.

Такое решение весьма эффективно в разрезных пролетных строениях, где главные балки на всей длине работают на положительный изгибающий момент, и же­лезобетонная плита проезжей части работает на сжатие.

Сталежелезобетонные балки применяются и в неразрезных пролетных строениях на части длины, где действуют только положительные моменты, а также на всей длине, когда в зоне отрица­тельных моментов пролетного строения в железобетонной плите проезжей части создают обжатие, чтобы она могла воспринимать рас­тягивающие напряжения.

В сталежелезобетонных пролетных строениях железобетонная плита может быть сборной и монолитной.

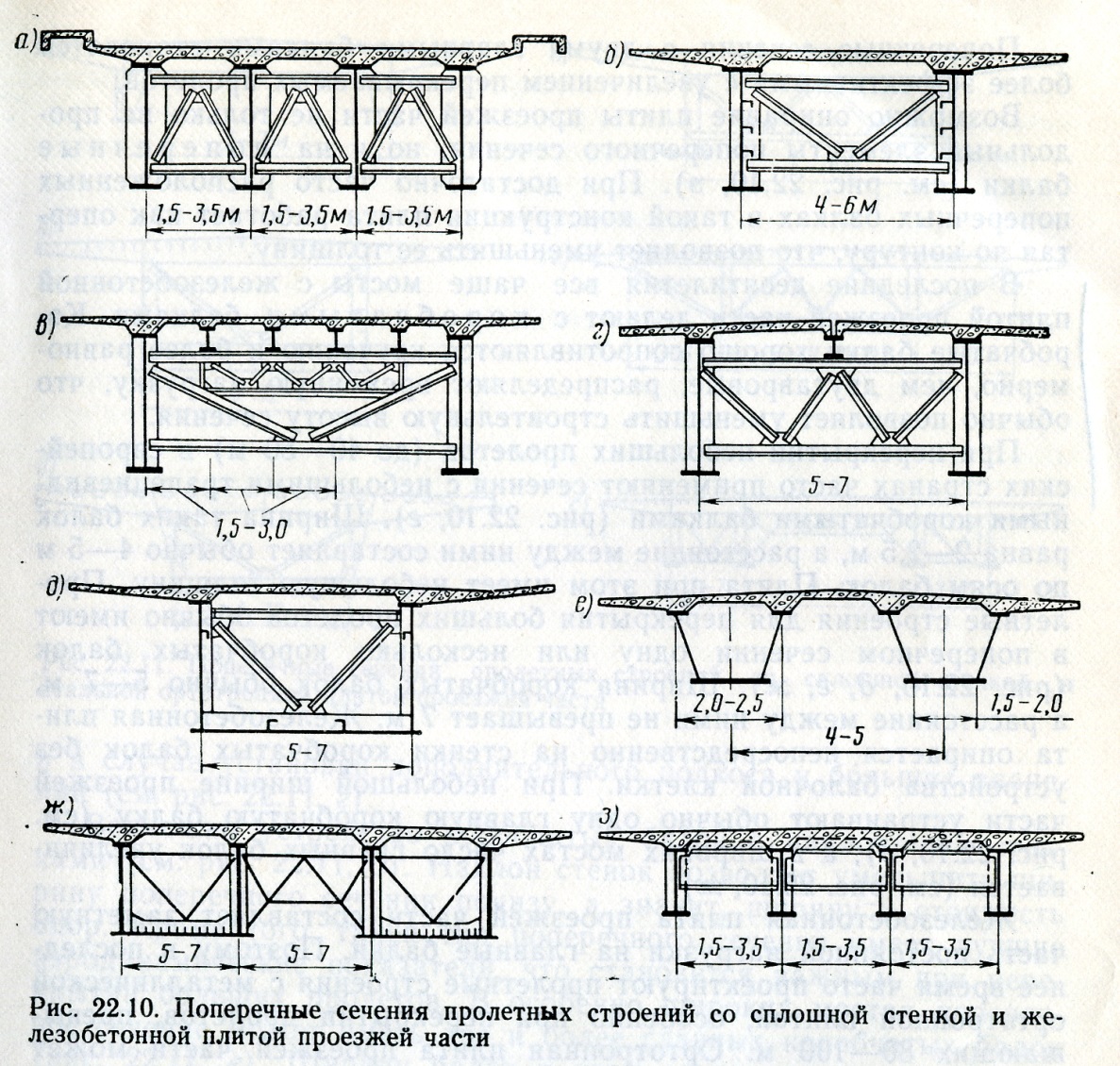

Вид поперечного сечения сталежелезобетонного пролетного строения зависит от его габарита и пролета и в значительной степени определяется рациональным пролетом железобетонной плиты, изменяющимся при толщине плиты 15-25 см в пределах от 3 до 6 м

13. Основные способы объединения железобетонной плиты и стальной балки.

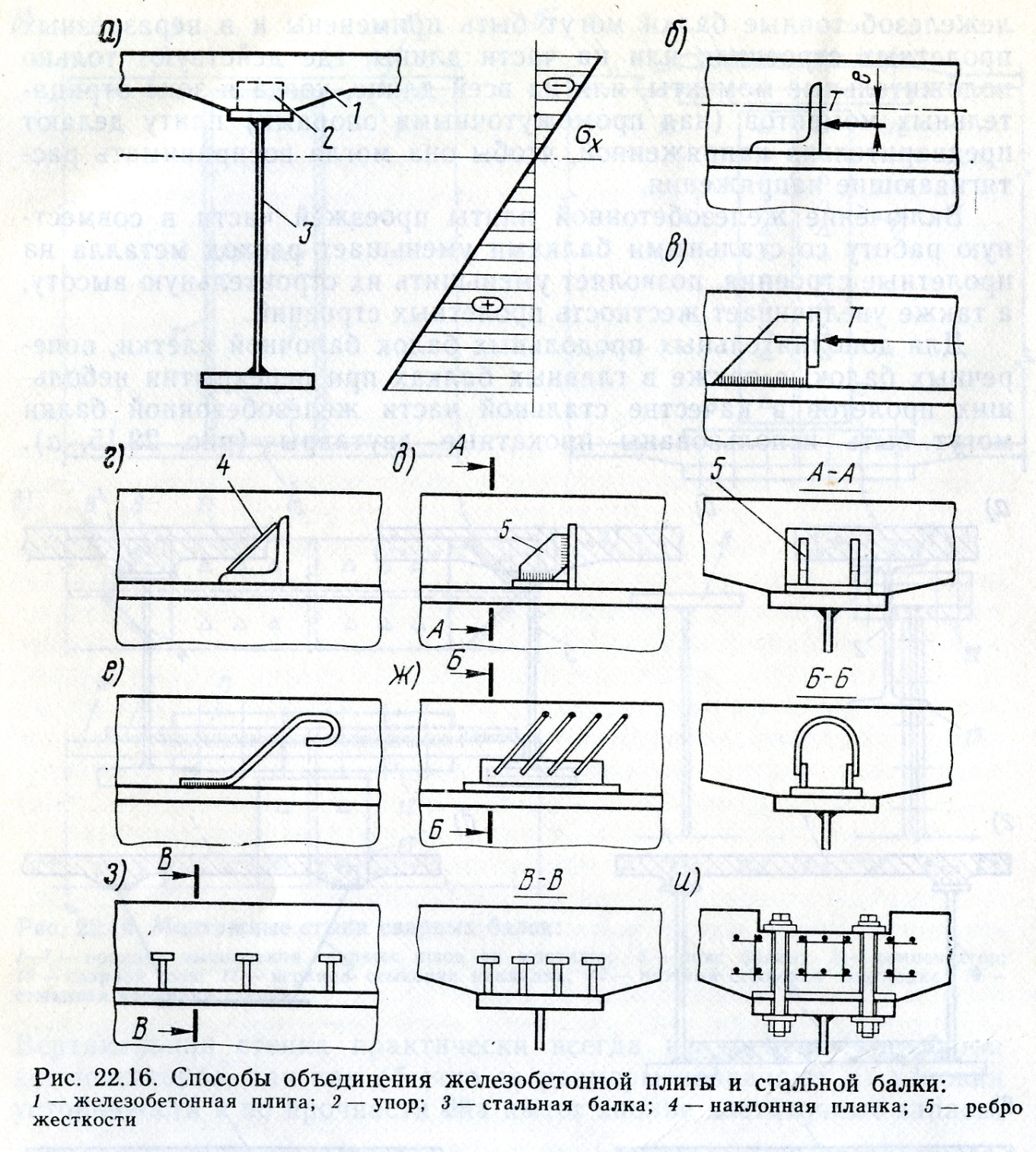

Совместная работа железобетонной плиты и стальной части бал­ки должна быть надежно обеспечена. Объединение обычно обеспечивается установкой жестких или гибких упоров, гибких арматурных связей или вы­сокопрочных болтов.

Жесткие упоры различной конструкции приваривают к верхнему поясу стальной балки так, что они входят в бетон плиты и препятствуют её сдвигу по балке.

В качестве гибких вертикальных упоров используются короткие вертикальные стержни с головками, которые группами привариваются к верхнему поясу балки специальными сварочными пистолетами.

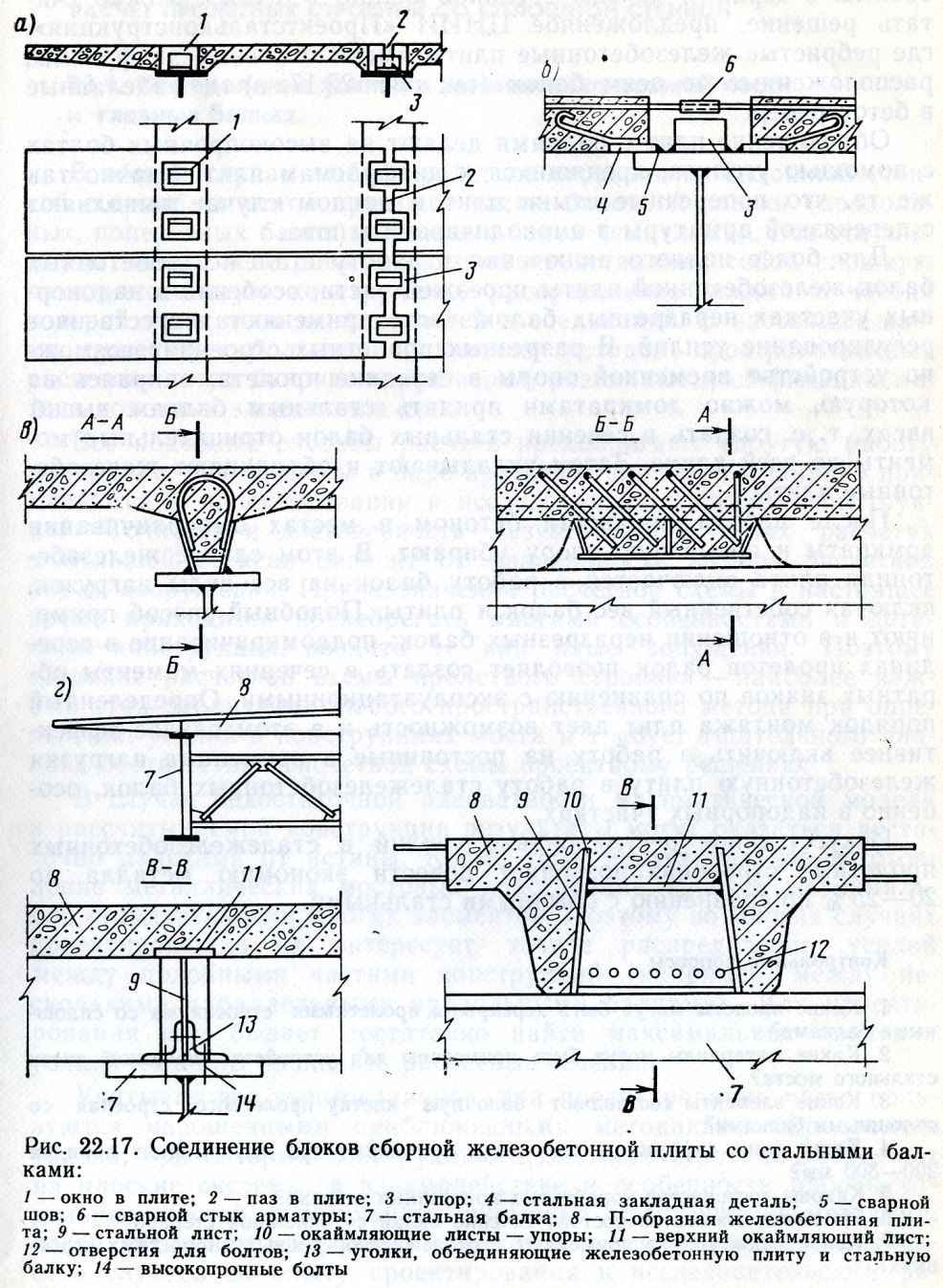

В сборных железобетонных плитах для их объединения с металлическими балка­ми в местах установки упоров устраивают окна, которые после монтажа плит необходимо заполнять бетоном, прочность которого должна быть на класс выше прочности бетона плиты. Продоль­ные и поперечные швы между сборными блоками плит также должны быть качественно заполнены бетоном.

Для более активного включения железобетонной плиты в работу сталежелезобетонных балок на действие собственного веса пролетного строения и в зоне отрицательных моментов неразрезных балок применяют искусственное регулирование усилий.

В разрезных пролетных строениях его выполняют в следующем порядке:

- после монтажа стальных балок в проектное положение в них, используя временные промежуточные опоры и домкраты, создают выгиб вверх, и следовательно создают отрицательный моменты по всей длине балки;

- укладывают и объединяют со стальными балками железобетонные плиты;

- после набора прочности бетоном омоноличивания домкраты и временную опору убирают, железобе­тонная плита при этом включается в работу балок на все виды нагрузок, включая собственный вес балок и плиты.

Подобный способ приме­няют и в отношении неразрезных балок. Поддомкрачивание в сере­динах их пролетов позволяет создать в их сечениях моменты об­ратных знаков по сравнению с эксплуатационными. Определенный порядок монтажа плит дает возможность и в этом случае эффек­тивнее включить в работу на постоянные и временные нагрузки железобетонную плиту в работу сталежелезобетонных балок, осо­бенно в надопорных участках.

Сталежелезобетонные пролетные строения с искусственным регулированием усилий позволяют обеспечить экономию металла до 20—25% по сравнению с обычными стальными пролетными строениями.
