10. Конструкция двутавровых стальных балок. Конструкции балок пролетных строений металлических мостов

Пролетные строения со сплошными балками

а) с двутавровыми гл. балками б) с коробчатыми

Стальные балки со сплошной стенкой могут быть:

Клепаными (а,б)

Рис.1

1- пояс; 2- поясной уголок; 3-стенка; 4-вертикальный уголок жесткости;

5- прокладка под уголком жесткости; 6- заклепка

сварными (а-д)

Рис. 2.

а-поперечное сечение балки;

б-в- способы увеличения площади поясов;

г-изменение ширины и толщины сечения листа пояса по длине строжкой листа;

д- изменение ширины и толщины пояса по длине накладками:

1.- пояс; 2- стенка; 3-дополнительный поясной лист;

i₁- для растянутых элементов 1:8, i₂ - для сжатых элементов 1:4

Р ис. 3.

а-присоединение поперечного ребра к сжатому поясу;

б-пересечение поперечного и продольного ребер;

в-присоединение поперечного ребра к растянутому поясу балки;

1-верхний пояс балки; 2- сварной шов для присоединения поперечного ребра жесткости к верхнему поясу; 3- сварной шов для присоединения верхнего пояса к стенке;

4-поперечное ребро жесткости; 5- вырезы в поперечном ребре жесткости 6- сварной шов для присоединения поперечного ребра жесткости к стенке; 7- стенка балки; 8- продольное ребро жесткости; 9- сварные швы для присоединении продольного ребра жесткости к стенке балки; 10-подкладка под поперечным ребром жесткости

11. Конструкция балок пролетного строения с ортотропным металлическим настилом. Основные типы сечения.

Для уменьшения массы пролетного строения и для обеспечения большей долговечности мостов в последнее время стали чаще применять (особенно в области больших пролетов главных балок) проезжую часть с металлической ортотропной плитой проезжей части, состоящей из металлического листа настила толщиной не менее 12-14 мм, подкрепленного продольными и поперечными ребрами.

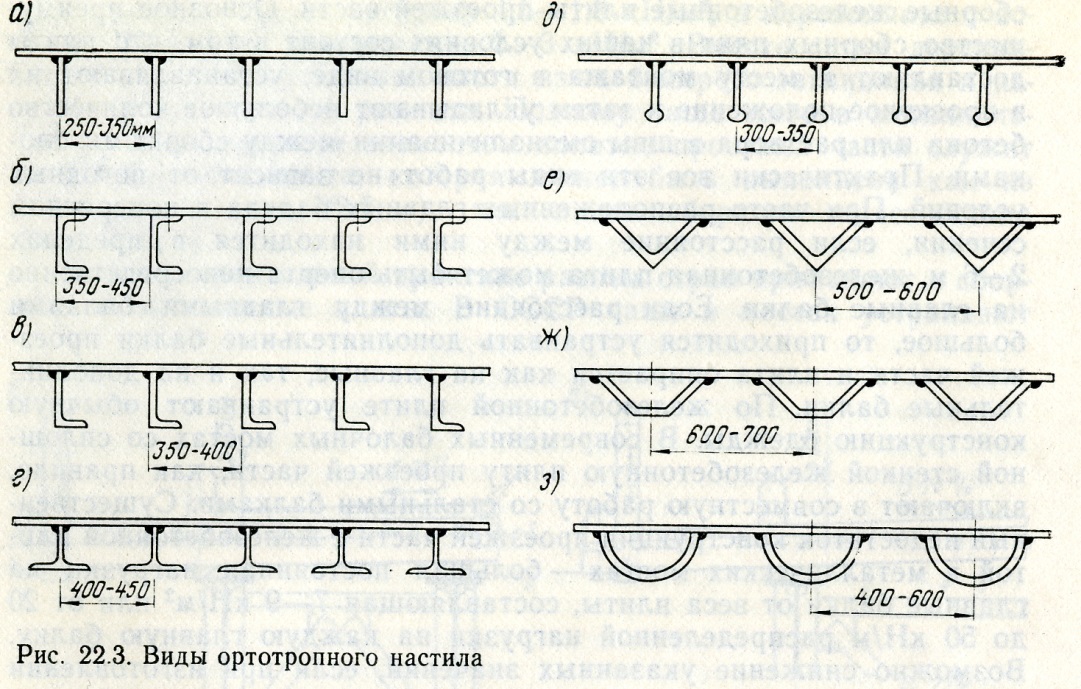

Ортотропная – плита проезжей части металлического пролетного строения, состоящая из плоских стальных листов, подкрепленных снизу перпендикулярно пересекающимися поперечными и часто расположенными продольными ребрами.

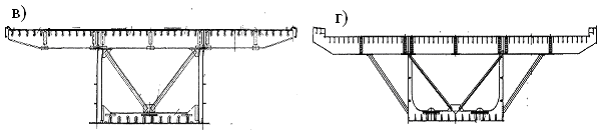

Основные типы сечения:

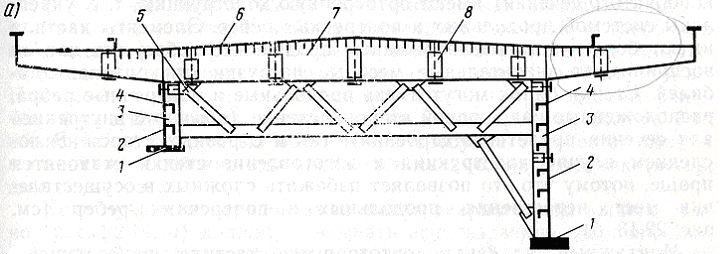

а) с раздельными главными балками со сплошной стенкой

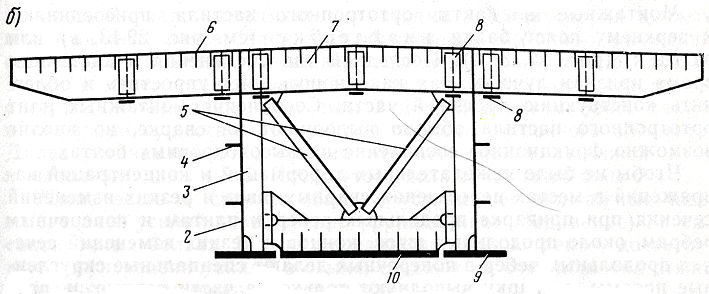

б) с коробчатыми балками

Рис.7.Конструкция монтажного блока ортотропной плиты:

а- вид на монтажный блок снизу;

б- узел пересечения продольного ребра со стенкой поперечного ребра.;

1- поперечная балка с отверстиями в стенке для постановки высокопрочных болтов;

2- вырезы в стенке поперечной балки для пропуска продольных ребер;

3 – стенка продольного ребра с отверстиями для стыка на высокопрочных болтах;

4- лист настила проезжей части.

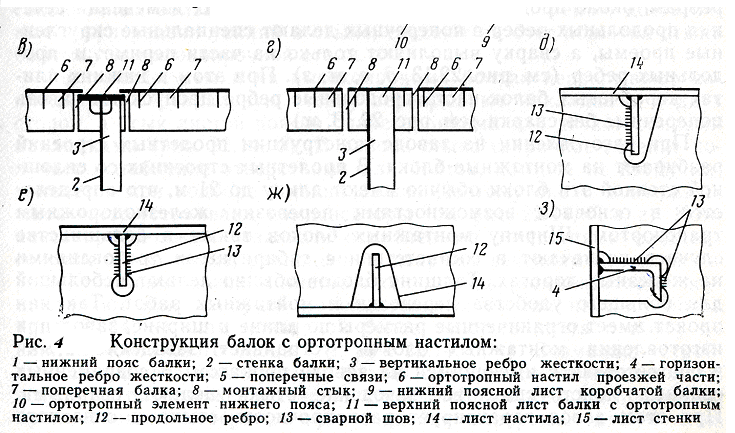

Монтажные элементы ортотропного настила присоединяют к верхнему поясу балки внахлестку (рис.4,в) или встык (рис.4,г).
