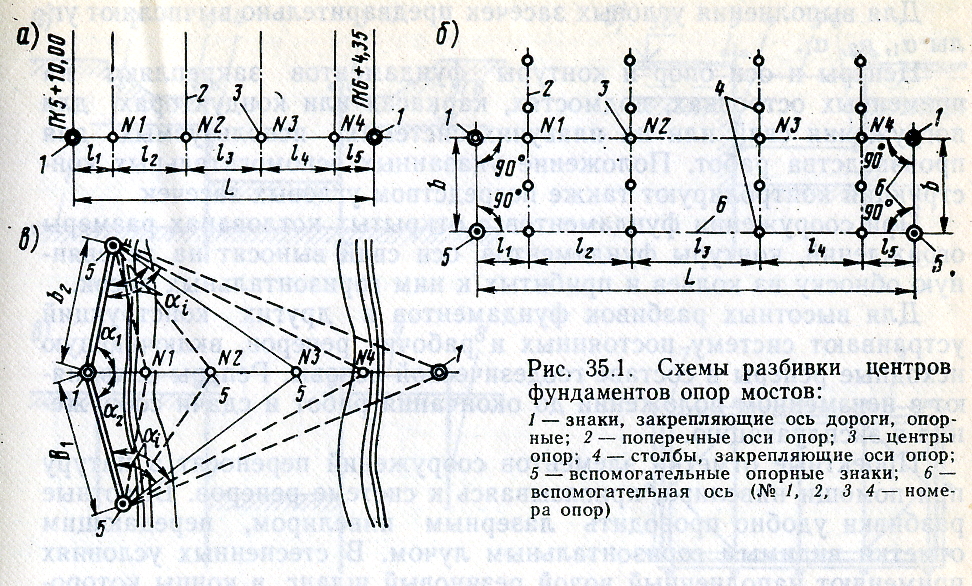

Разбивка осей и контуров фундаментов
Сооружение фундаментов мелкого заложения
Основные технологические операции при сооружении свай и столбов в грунте.
Технология погружения свай
Технология свайных работ определяется конструктивными особенностями свайного фундамента, выбранными для производства работ механизмами и требованиями охраны труда и техники безопасности.
Подготовительные работы. Объемы и перечень подготовительных работ определяют в проекте организации строительства и проекте производства работ.
До начала строительства строительную площадку ограждают.
На стадии подготовительных работ сносят здания и сооружения, находящиеся в зоне свайных работ, предварительно отключив подземные сети и коммуникации.
После завершения перечисленных работ приступают к :
разбивке осей и рытью котлована.
До начала земляных работ на площадке делаю разбивку на местности главных осей зданий, а затем габаритов котлована.
Разбивка свайного поля заключается в переносе в котлован сперва основных и промежуточных осей зданий, а затем в определении положения каждой сваи.
В зависимости от конструкции фундамента, его габаритов и количества свай составляют схему разбивки свайного поля.
После завершения земляных работ и до начала разбивки свайного поля дно котлована или основание площадки планируют и при необходимости укрепляют его балластным слоем из песка, щебня, шлака или другого материала. В это время завозят оборудование, принятое для погружения свай.

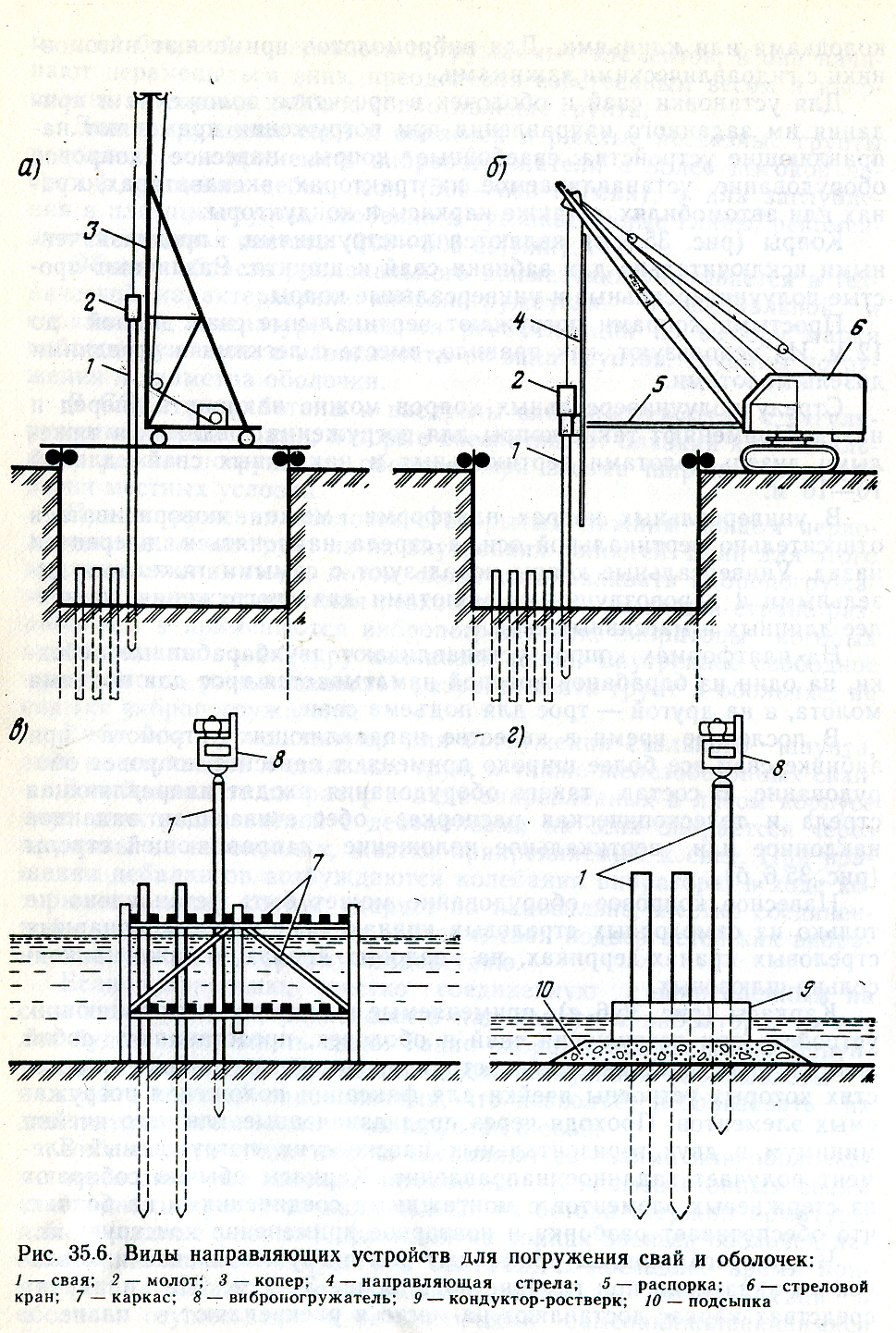

Подача свай, к копру и подъем их. Сваи подают в котлованы и раскладывают у мест погружения по схемам, приведенным в ППР.
Погружение свай. Перед подъемом сваи на копер ее нужно разметить краской на метры, а на последнем метре — на дециметры.
Установленную копром сваю перед погружением проверяют на точность положения. Погружается она от одного удара на 5—10 см.
После погружения сваи на 50—80 см проверяют ее положение и при необходимости производят рихтовку сваи и стрелы.
После обеспечения правильной фиксации сваи в грунте дальнейшее погружение будет проходить в режиме работы сваепогружающего механизма до момента получения сваей расчетных отказов.
В момент погружения сваи погружающий механизм должен быть зафиксирован в направляющих стрелы копрового агрегата и свободно посажен на сваю. Поэтому в течение всего периода погружения трос, на котором подвешены молот и свая, должен иметь запас длины (слабину) с учетом возможной глубины погружения сваи и опускания молота при ударах.
Весь процесс погружения с подсчетом количества ударов молота по свае на каждом метре погружения заносят в журнал забивки свай.
После окончания погружения производят динамическое испытание сваи одним залогом в 10 ударов с замером величины отказа.
Контрольные испытания сваи производят с целью проверки соответствия данных, полученных при испытании пробных свай с контрольными рабочими сваями. Поэтому нет необходимости испытывать рабочие сваи с использованием отказомеров для определения упругого и остаточного отказов, а достаточно лишь получить данные о соответствии остаточного отказа в пробных и рабочих сваях.
Погружение свай и оболочек
Сооружение свай и столбов в грунте

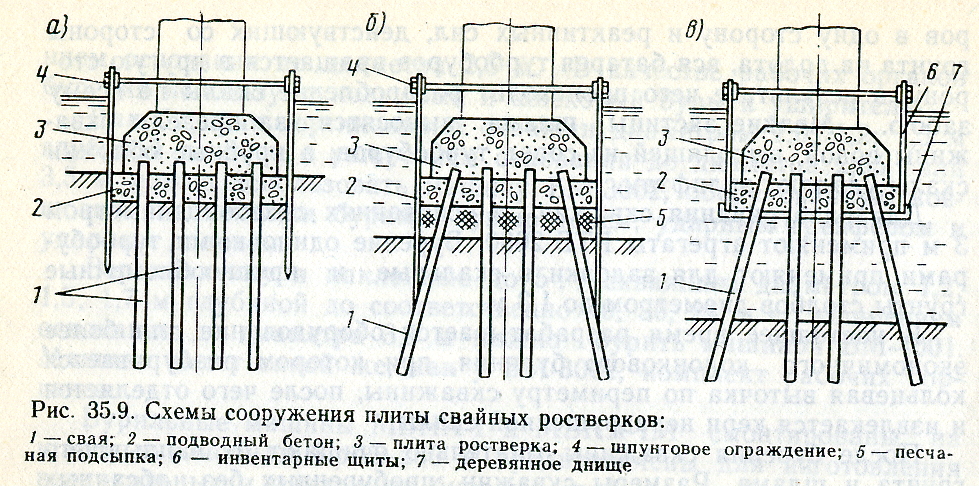

Устройство плиты свайного ростверка

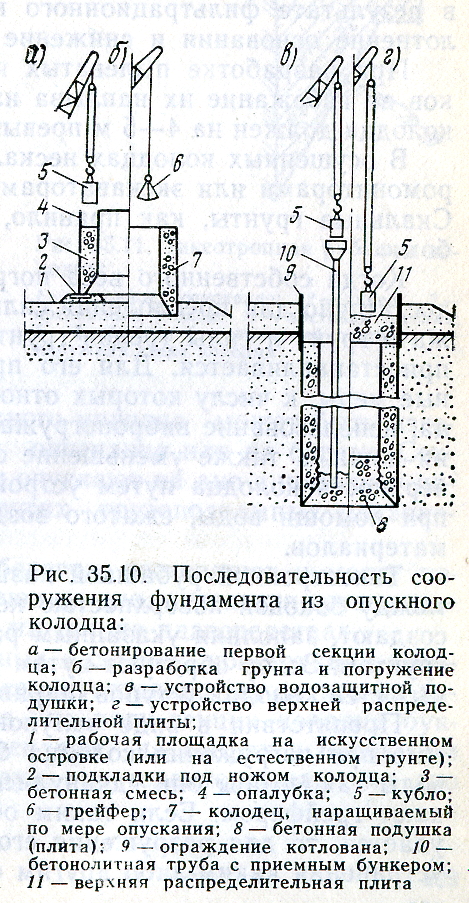

Строительство фундаментов из
опускных колодцев
Сооружение опор

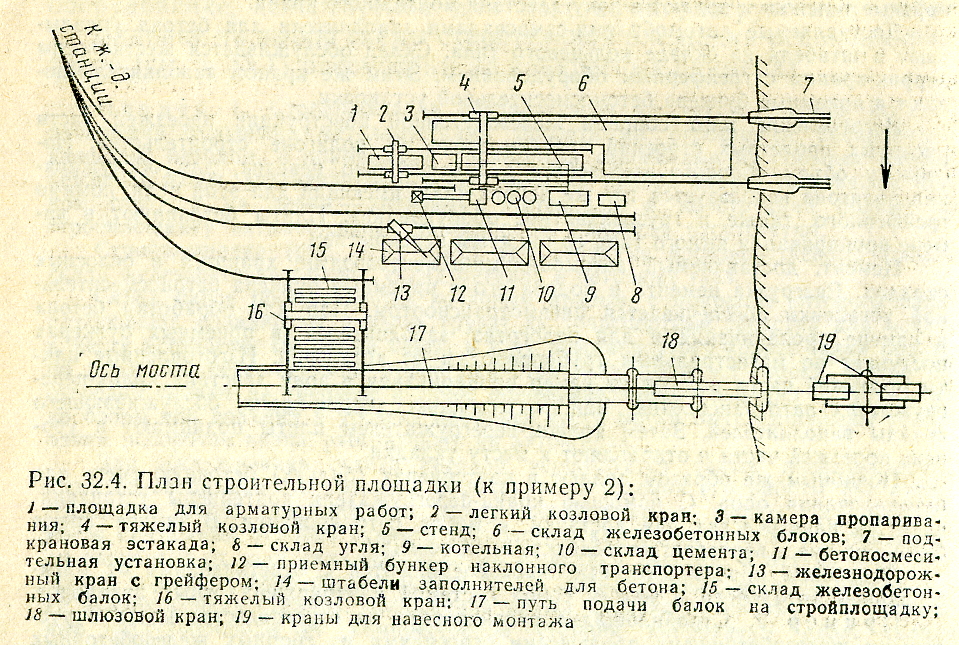

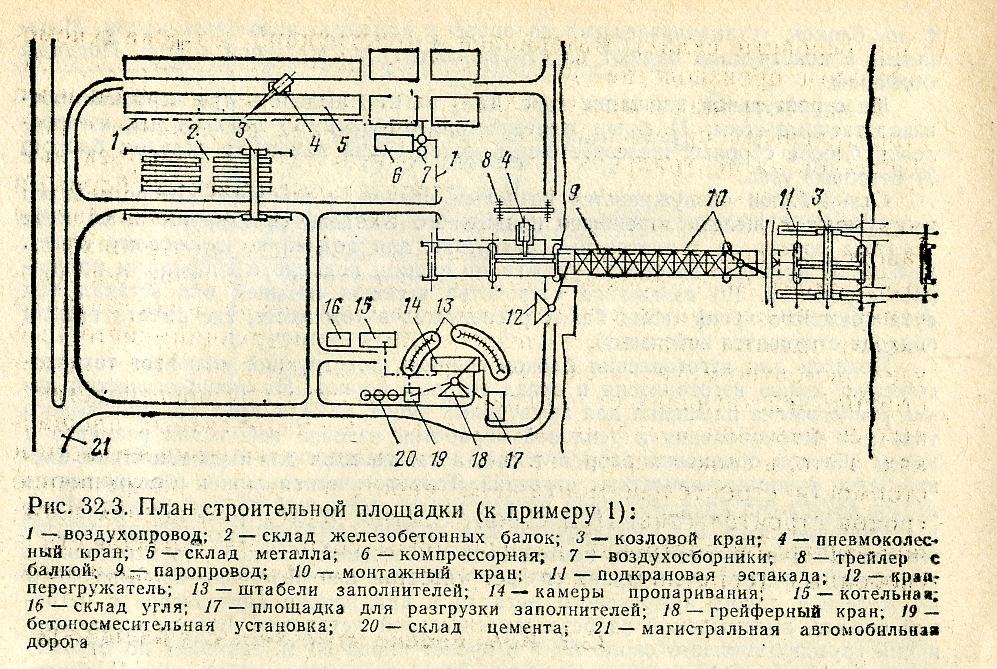

Организация строительной площадки
