2.1.7.3. Вибір апаратів вводу рп або щсу
Для захисту ЩСУ від струмів короткого замикання використовуємо автоматичний вимикач, який вибираємо за умовами:
Іна ≥ ІΣндв (2.75)
Інр ≥ ІΣндв (2.76)
Іср ≥ 1,2 Імах (2.77)
де Іна - номінальний струм автоматичного вимикача,
Інр - номінальний струм розчіплювача,
Іср - струм спрацювання розчіплювача,
ІΣндв - сума номінальних струмів двигунів, які підключені до ЩСУ,
Імах - сума номінальних струмів двигунів (за винятком найбільшого)плюс пусковий струм найбільшого двигуна,
ІΣндв=2·35,09+1·22+3·98+4·35,09+2·21+2·5=614,18 А (2.78)
Імах=2·35,09+1·735+3·98+4·35,09+2·21+2·5=1327,18 А (2.79)
Вимираємо автоматичний вимикач типу ABM10C для якого Іна=1000А, Інр=800А, Іср= 3000 А. Перевіряємо умови вибору:
1000 А > 614,18 А
800 А > 614,18 А
3000А> 1,2·1327,18 А = 1592,61 А
2.2.Розрахунок освітлення
2.2.1. Розрахунок кількості світильників та їх розміщення.
Приміщення має розміри А х В х Н = 48x24x6 м. Так як приміщення має нормальні умови, то вибираємо світильники АВ51 фірми Cooper Crouse-Hinds., які рекомендовані для використання з лампами розжарення потужністю до 300 Вт.
Приймаємо висоту робочої поверхні hp=0,8 м, висоту підвісу світильників hc=0,7м.
1.Визначаємо робочу висоту підвісу світильників:
h=Н-(hp+hc),м (2.80)
h=6-(0,8+0,7)=4,5 м
2.Визначаємо відстань між світильниками:
L = hλ, м (2.81)
де
λ-найвигідніше
співвідношення між відстанню між
світильниками і висотою
підвісу для даного типу світильників.
Приймаємо λ
= 1,2
1,5
L=(1,2-1,5)* 4,5 м
L=5,4 6,75 м
Приймаємо L = 6 m
3.Визначаємо відстань від стіни до першого ряду світильників:
,м (2.82)
м
4.Визначаємо кількість світильників по довжині і ширині приміщення:
,шт (2.83)
шт
,шт
шт (2.84)
5.Визначаємо загальну кількість світильників:
N=nA*nB (2.85)
N =8*4=32 шт.
6. Розміщення світильників на плані

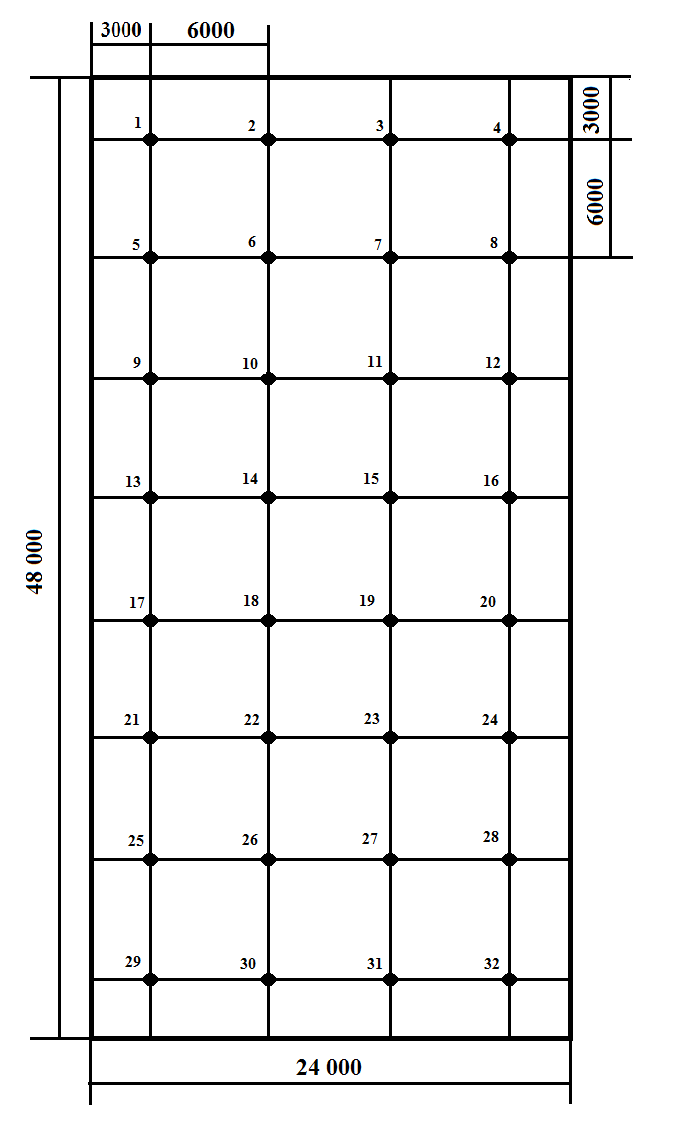

Рис. 2.3. План розміщення світильників
2.2.2.Розрахунок освітлення методом коефіцієнта використання світлового потоку
Визначаємо світловий потік лампи:
,
лм (2.86)
деЕмін - мінімальна освітленість, лк. Приймаємо за таблицями Емін = 40 лк.
К - коефіцієнт запасу. Приймаємо К = 1,3.
S - площа приміщення, м2.
S = А х В, м2 (2.87)
S= 48*24 = 1152 м2
Z - відношення середньої освітленості до мінімальної. Приймаємо Z=l,3
N - число світильників.
η - коефіцієнт використання світлового потоку. Визначається таблицями в залежності від коефіцієнтів відбивання від стін рс, с ρп, підлоги ρρ та індексу приміщення.
Приймаємо рс = 30%, рп = 50%, рр =10%.
Індекс приміщення:
(2.88)
η=0,83
лм.
Вибираємо лампу типу 1-ЕSL-075 фірми MAXUS технічні дані якої: Uh=220-240В, Рн= 40Вт, світловий потік Фл = 2800-2900 лм
2.2.3. Метод питомої потужності
За таблицями вибираємо питому потужність для даного приміщення:
Рпит = 1,1 Вт/м2.
Визначаємо потужність однєї лампи:
,Вт (2.89)
Вт
Вибираємо лампу типу 1-ЕSL-075 фірми MAXUS технічні дані якої: Uh=220-240В, Рн= 40Вт, світловий потік Фл = 2800-2900 лм
