2.2.7.Вибір схеми живлення типу освітлювальних щитків.
Вибираємо схему живлення з одним освітлювальним щитком знаючи потужність ламп та їх кількість у ряду знаходимо струм лінії одного ряду
,А (2.94)
,А
де
-
сумарна потужність ламп в ряду, Вт;
Uф - фазна напруга, В;
cos
- коефіцієнт потужності
Вибираємо освітлювальний щиток типу ЩО3121 з автоматичними: вимикачами А3114, струм теплового розчеплювача 25 А. Перевіряє правильність вибору:
25А > 4.20А
Умова виконується.
Кожен ряд світильників заживлюємо від окремого вимикача. Щиток розміщуємо коло входу.
Знаходимо струм в лінії аварійного освітлення:
Вибираємо щиток аварійного освітлення типу АПВ2-15 (струм ящика 15 Вт) струм плавкої вставки запобіжника 6А, ящик вміщує двополюсний автоматичний вимикач і два запобіжники типу ПР-2, має закрите виконання, захищено ущільненням). Ящик розміщуємо біля входу. Перевіряємо правильність вибору 6А > 1.05 А
Умова виконується.
2.2.8.Електротехнічний розрахунок освітлення.

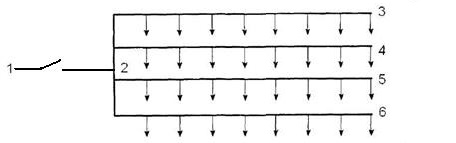

Складаємо розрахункову схему:
,кВт
Рисунок 2.5. Розрахункова схема електротехнічного розрахунку.
2.2.9. Визначаємо моменти дільниць та відгалужень.
,м
,м
,м
,м
,м
,кВт·м (2.95)
,кВт·м
де Р- сумарна потужність ламп дільниці
Вт=1,28кВт
,кВт·м (2.96)
,кВт·м
,кВт·м (2.97)
,кВт·м
2.2.10. Визначаємо поперечний переріз лінії 1-2.
мм2
де α- коефіцієнт приведення моментів. За таблицями для чотирьохпровідної лінії а α =1,85;
-
сума моментів даної дільниці і моментів
відгалужень, які мають
кількість проводів;
Σm - сума моментів дільниць з іншою кількістю проводів;
(2.98)
ΔU% - допустима втрата напруги. Згідно ПУЕ ΔU% =2,5%.
с - коефіцієнт, який залежить від напруги мережі, роду струму, провІ£ матеріалу проводів. За таблицями с=46.
Підставивши дані отримаємо:
1.23мм2
За таблицями вибираємо кабель марки YAKXS з ізоляцією з шитого поліетилену, з ПВХ оболонкою, алюмінієвий, з поперечним перерізом (3х2+1х2,5)мм2, на допустимий струм Ід=32 А.
Визначаємо дійсну втрату напруги в лінії 1-2.
,% (2.99)
2.2.11. Визначаємо дійсну втрату напруги в лінії 1-2.
%
2.2.12. Визначаємо дійсну втрату напруги в лінії 1-2.
%
(2.100)
2.2.13.Визначаємо поперечний переріз ліній відгалужень.
Вибираємо провід марки YAKXS з поперечним перерізом 2x2,5 м допустимий струм 44А
Проводи і світильники розміщуємо на тросах.
Для живлення мережі аварійного освітлення вибираємо марки YAKXS поперечним перерізом 2x2,5 мм2 на допустимий струм 44А
Таблиця 2.8.
Результати електротехнічного розрахунку освітлення.
Лінія |
Струм лінії, А |
Захисний апарат |
Тип захисного апарата |
Струм захисного апарата,А |
Довжина лінії, м |
Потужність лінії, кВт |
Момент дільниці, кВт*м |
Розрахунковий переріз, мм2 |
Спад напруги в лінії, % |
Тип проводу |
Допустимий |
Робоче освітлення, щиток робочого освітлення ЩО3121 |
|||||||||||
1-2 |
16,80 |
Автом. вимик. |
А3113 |
25 |
50 |
1,28 |
64 |
1,23 |
2,6 |
YAKXS-3x16+1x10 |
|
2-3 |
4,20 |
Автом. вимик. |
А3114 |
10 |
51 |
0,32 |
16,3 |
0,13 |
1,65 |
YAKXS-2x2,5 |
|
2-4 |
4,20 |
Автом. вимик. |
А3114 |
10 |
45 |
0,32 |
14,4 |
0,12 |
1,43 |
YAKXS-2x2,5 |
|
2-5 |
4,20 |
Автом. вимик. |
А3114 |
10 |
45 |
0,32 |
14,4 |
0,12 |
1,43 |
YAKXS-2x2,5 |
|
2-6 |
4,20 |
Автом. вимик. |
А3114 |
100 |
51 |
0,32 |
16,3 |
0,13 |
1,65 |
YAKXS-2x2,5 |
|
Аварійне освітлення, щиток аварійного освітлення АПВ2-15 |
|||||||||||
|
1,05 |
Запобіжи |
ПР-2 |
6 |
|
|
|
|
|
YAKXS-2x2,5 |
|
