3. Основные части открытого сепаратора-сливкоотделителя
Основные части сепаратора следующие. Молочная посуда, барабан с тарелками, веретено, привод, станина (демонстрировать плакат, взять 2 тарелки).
Разделение фаз молока на жир и плазму в сепараторе происходит следующим образом.
Цельное молоко из приёмной (поплавковой) камеры сепаратора по центральной трубке поступает в нижнюю часть барабана, откуда через каналы тарелкодержателя попадает в отверстия пакета тарелок и дальше движется вверх. По мере подъёма (вверх) молоко тонкими слоями протекает в концентрические щели между тарелками. В барабане сепаратора под действием центробежной силы жировые шарики, как более лёгкая фракция, оттесняются к центру (к оси вращения), а обезжиренное молоко (плазма молока), более тяжёлая фракция устремляется к периферии. Под напором постоянного поступления в барабан новых порций молока обезжиренное молоко и сливки вытесняются из него вверх и через специальные отверстия отдельно вытекают из барабана.
Распределяясь между тарелками тонкими слоями, молоко перемещается со скоростью (около 2-3 см/ сек), что создаёт благоприятные условия для наиболее полного отделения жира.
Регулирование массовой доли жира в сливках в открытом сепараторе-сливкоотделителе осуществляется путем изменения площади сечения отверстия между горловиной разделительной тарелки и центральной трубки с помощью регулировочного винта. Уменьшая площадь сечения ввинчиванием регулировочного винта ближе к оси вращения барабана сепаратора уменьшает поток проходящих здесь сливок, причем концентрация жира в них увеличивается и наоборот для того чтобы уменьшить массовую долю жира в сливках увеличивают площадь сечения между горловиной разделительной тарелки и центральной трубкой с помощью вывинчивая регулировочного винта дальше от оси сепаратора.: поток сливок увеличивается, но концентрация жира снижается.
Конструктивные особенности полугерметичных и герметичных сепараторов
Полугерметичные сепараторы снабжены напорными дисками у выходных отверстий для сливок и обезжиренного молока; их еще называют сепараторами с напорными дисками. Стационарные напорные диски погружены во вращающийся столб жидкости, обеспечивая выход жидкости под напором. Глубина погружения диска определяется необходимой массовой долей жира получаемых сливок. Объем сливок, выходящих из сепаратора с напорными диска ми, контролируется клапаном со встроенным расходомером. Размер отверстия в клапане можно изменять с помощью регулировочного винта. С помощью регулировочного клапана на выходе обезжиренного молока задают определенное давление, затем регулируют положение дроссельного клапана на выходном патрубке для сливок для получения такого объема потока, который будет обеспечивать в сливках заданную массовую долю жира. |

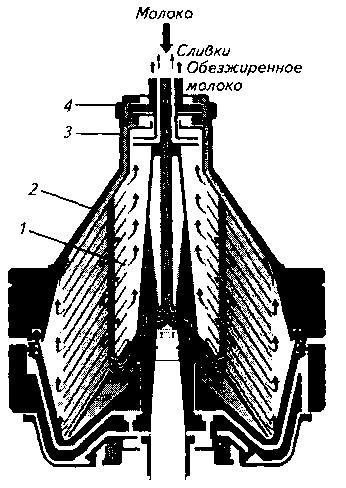

Барабан полугерметичного самоочищающегосясепаратора-сливкоотделителя: 1 — тарелкодержатель; 2 — пакет тарелок; 3 — напорная камера сливок; 4 —напорная камера отделения обезжиренного молока |
В герметичном сепараторе-сливкоотделителе молоко подается в барабан через полое веретено. Во время работы барабан герметичного сепаратора полностью заполнен молоком. Внутри отсутствует воздух. Постоянное давление поддерживается в сепараторе с помощью автоматического регулятора потока, а регулирование массовой доли жира в сливках осуществляется с помощью клапана, на который во время работы сепаратора сверху оказывает давление сжатый воздух, а снизу — обезжиренное молоко. Чтобы увеличить массовую долю жира в выходящих из сепаратора сливках, нужно снизить давление обезжиренного молока. Тогда под давлением сжатого воздуха клапан будет смещаться вниз, уменьшится отверстие для выходящих сливок, увеличится концентрация жира. Понизить концентрацию жира в сливках на выходе можно, действуя противоположным образом. |

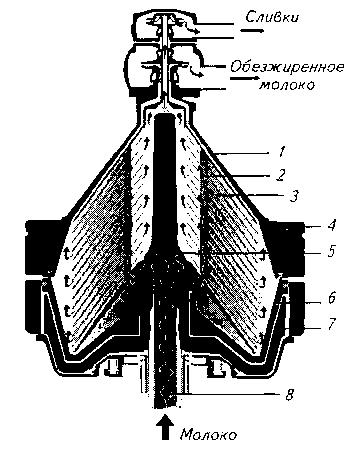

Барабан герметичного самоочищающегося сепаратора-сливкоотделителя: 1— крышка барабана; 2 — распределительное отверстие в тарелке; 3— пакет тарелок; 4 — большое затяжное кольцо; 5 — тарелкодержа-тель; 6 — подвижное днище барабана; 7— корпус барабана; 8— полое веретено |
