5.2. Усиление деревянных элементов стропильных крыш

В конструкциях стропильных крыш наиболее часто подвержены гниению элементы мауэрлата, соприкасающиеся с кирпичной кладкой, и участки стропильных ног, примыкающие к нему, а также стропила и обрешетка в местах протечек кровельного покрытия.

При перегрузке кровли одним из повреждений стропил могут быть продольные трещины, которые стягивают стальными хомутами на болтах (рис. 26).

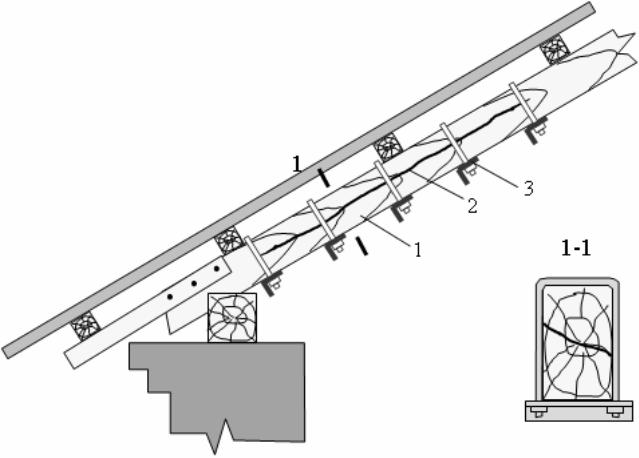

Рис. 26. Усиление деревянных элементов с продольными трещинами: 1 – усиливаемый элемент, 2 – продольная трещина, 3 – стальной хомут

Усиление стропил может производиться увеличением поперечного сечения с помощью накладок на наиболее нагруженном участке или установкой шпренгелей (рис. 27). При недостаточной прочности стыка стропил с мауэрлатом устраивают дополнительные накладки или затяжки, воспринимающие горизонтальные усилия (рис. 28).

При значительных дефектах деревянных конструкций устраивают полную замену элементов междуэтажных перекрытий и стропильной крыши путем установки новых конструкций рядом с поврежденными.

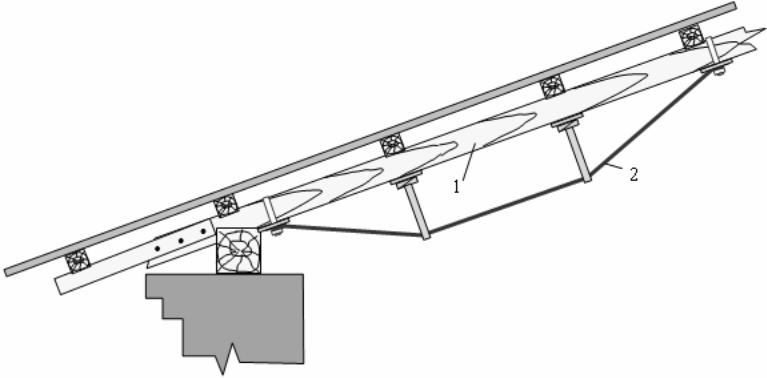

Рис. 27. Усиление деревянных элементов шпренгелем: 1 – усиливаемый элемент, 2 – шпренгель

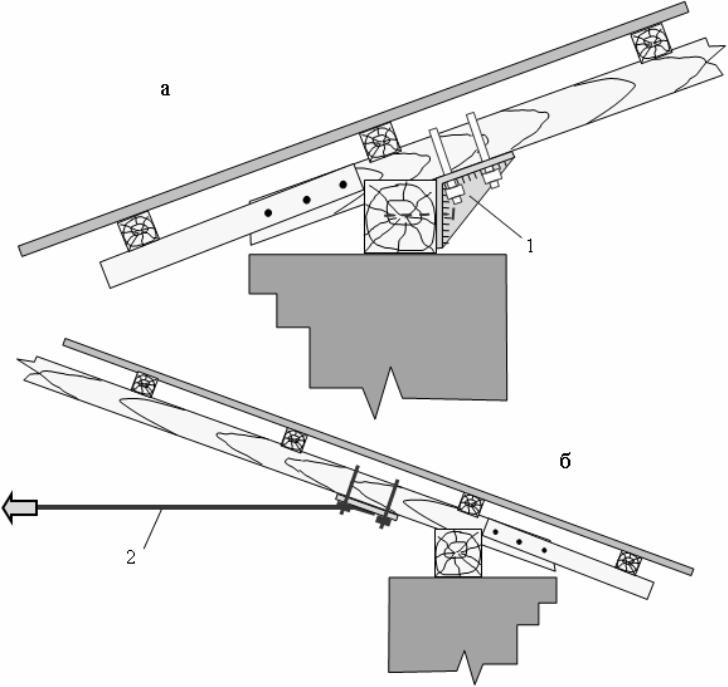

Рис. 28. Усиление стыка стропил с мауэрлатом: а – с помощью накладок, б – устройством затяжки: 1 – стальная накладка, 2 – затяжка

Одним из методов реконструкции стропильной крыши при увеличении на нее нагрузки (например, замена более легкого покрытия на более тяжелое) является увеличение уклона стропил (рис. 29).

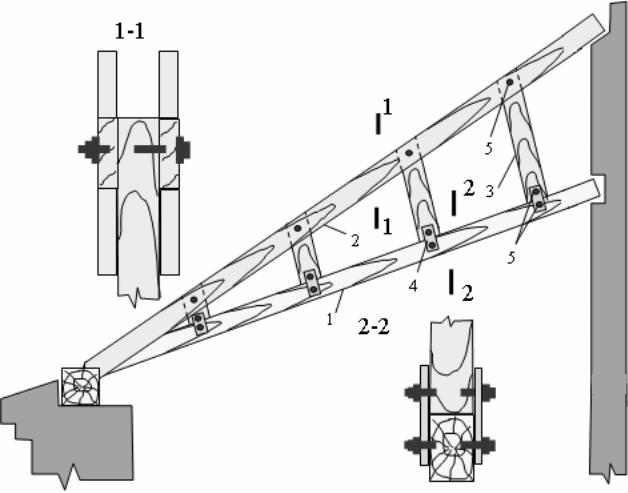

Рис. 29. Увеличение уклона стропил существующей крыши: 1 – существующая стропила, 2 – новая стропила, 3 – дополнительная стойка, 4 – соединительная планка, 5 – болты

5.3. Защита усиленных деревянных конструкций

Усиленные деревянные конструкции и элементы усиления должны быть защищены от гниения, воздействия вредителей и грибов, а также от возгорания. При отсутствии опасности увлажнения, наличии систематической просушки и влажности окружающей среды до 25 % применяется одноразовое антисептирование (водный раствор фтористого натрия, кремнефтористого натрия, хлористого цинка и др.), при более сложных условиях эксплуатации – двухразовое. Деревянные элементы, подлежащие сплошной окраске не антисептируются. Защита деревянных элементов от воздействия огня выполняется огнезащитными составами – антипиренами (бурой, борной кислотой, сульфатом аммония и др.). Дополнительные стальные элементы окрашиваются антикоррозионными составами.

Вопросы для самоконтроля

1. Как производится усиление деревянных элементов частичной заменой древесины?

2. Приведите примеры усиления опорных участков деревянных балок накладками.

3. Как производится усиление деревянных элементов с продольными трещинами?

4. Приведите примеры усиления стыка стропил с мауэрлатом.

5. Как производится усиление стропил существующей крыши увеличением их уклона?

6. Каким образом защищаются усиленные деревянные элементы от гниения, воздействия вредителей и возгорания?
