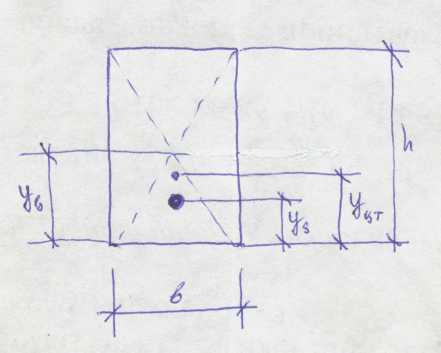

Практическое занятие № 2 Тема. Определение приведенных характеристик сечения железобетонного элемента. Приведенные характеристики сечения железобетонного сечения

Α = E_s/E_b - коэффициент приведения,

A_red = A_b + ∑αA_s – площадь приведенного сечения,

S_red = A_b∙y_b + ∑αA_sy_s – статический момент относительно нижней грани сечения,

y_цт= S_red/ A_red – расстояние от нижней грани до центра тяжести приведенного

сечения,

I_red = I_b+A_b(y_b- y_цт)² + ∑αA_s (y_s- y_цт)² – момент инерции сечения относительно

его центра тяжести,

W_red = I_red/ y_цт – момент сопротивления сечения относительно его нижней грани,

W^/_red= I_red/ (h -y_цт) – момент сопротивления сечения относительно его верхней грани,

r_t = W_red/ A_red – расстояние от центра тяжести приведенного сечения до верхней ядровой

точки,

r_b = W^/_red/ A_red – расстояние от центра тяжести приведенного сечения до нижней

ядровой точки,

i = - радиус инерции приведенного сечения.

Задание для самостоятельной работы.

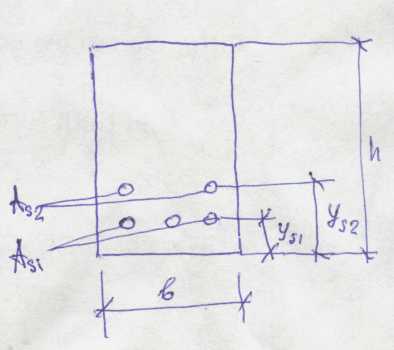

Вычислить приведенные характеристики железобетонного элемента

Номер по списку группы	Размеры сечения колонны, b x h, мм	Количество арматуры		Расположение арматуры		Модуль упругости бетона, Е_b, МПа	Модуль упругости арматуры, Е_s, МПа
Номер по списку группы	Размеры сечения колонны, b x h, мм	A_s1	A_s2	y_s1	y_s2	Модуль упругости бетона, Е_b, МПа	Модуль упругости арматуры, Е_s, МПа
1	300 х 600	3Æ 32	2Æ 28	50	115	24000	200000
2	300 х 600	3Æ36	2Æ25	50	125	27000
3	300 х 600	3Æ28	2Æ25	45	110	29000
4	300 х 600	3Æ25	2Æ25	40	90	24000
5	300 х 600	3Æ28	2Æ22	45	110	27000
6	300 х 600	3Æ32	2Æ28	50	115	29000
7	300 х 600	3Æ28	2Æ25	45	110	27000
8	300 х 600	3Æ22	2Æ20	40	85	30000
9	300 х 600	3Æ28	2Æ25	45	115	32500
10	400 х 800	4Æ 32	2Æ 28	50	115	24000
11	400 х 800	4Æ32	2Æ25	45	110	27000
12	400 х 800	4Æ36	2Æ28	50	125	29000
13	400 х 800	4Æ32	2Æ32	45	110	27000
14	400 х 800	4Æ36	2Æ32	50	125	30000
15	400 х 800	4Æ40	2Æ28	60	130	32500
16	350 х 750	3Æ 32	2Æ 28	45	110	27000
17	350 х 750	3Æ32	2Æ25	45	110	30000
18	350 х 750	3Æ28	2Æ28	45	105	32500
19	350 х 750	3Æ25	2Æ25	40	90	24000
20	350 х 750	3Æ28	2Æ25	45	105	27000
21	350 х 800	3Æ 32	2Æ 28	45	110	29000
22	350 х 800	3Æ28	2Æ22	45	110	24000
23	350 х 800	3Æ25	2Æ25	40	90	27000
24	350 х 800	3Æ32	2Æ28	50	115	29000
