Лабораторна робота №1 Дослідження постійних, змінних та напівпровідникових резисторів.
Мета роботи: дослідним шляхом навчитися визначати електричний опір постійних, змінних та напівпровідникових резисторів.
Обладнання:
1.Дослідні зразки постійних, змінних та напівпровідникових резисторів.
2.Тестер Ц43101.
3.Мультиметр М838.
Порядок виконання роботи:
- Визначити по маркуванню основні параметри дослідних зразків та внести результати у таблицю 1.1.
Таблиця 1.1
| № | Маркування | Опір | Положення перемикача мультиметра. | ||||
| 2000к | 200к | 20к | 2000 | 200 | |||
| 1.
 |
 |
 |
 |
 |
 |
 |
 |
| 2.
 |
 |
 |
 |
 |
 |
 |
 |
| 3.
 |
 |
 |
 |
 |
 |
 |
 |
| 4.
 |
 |
 |
 |
 |
 |
 |
 |
| 5.
 |
 |
 |
 |
 |
 |
 |
 |
| 6.
 |
 |
 |
 |
 |
 |
 |
 |
| 7.
 |
 |
 |
 |
 |
 |
 |
 |
- Встановити перемикач мультиметра в режим вимірювання”2000к” підєднати дроти мультиметра до дослідного зразка. Результати вимірювань внести до таблиці 1.1.
- Повторити п.2 для режимів вимірювання ”200к”,”20к”,”2000” та”200”. Результати вимірювань внести до таблиці 1.1.
- Перевірити результати вимірювань за допомогою тестера Ц43101.
- Перевірити за допомогою тестера працездатність змінного резистора.
Зміст звіту:
- Назва роботи.
- Мета роботи.
- Обладнання.
- Принципова схема вимірювань опору .постійних та змінних резисторів.
- Висновки по роботі.
Контрольні запитання:
- Яке призначення мультиметра М838?
- Яке призначення тестера Ц43101?
- Принцип маркування постійних та змінних резисторів.
- Як визначити працездатність та опір постійних і змінних резисторів.
- Які умовні позначення постійних, змінних та напівпровідникових резисторів ви знаєте?
Література.
- Анисимов М.В. Елементи електронної апаратури та їх застосування: Навч.посібник.-К.:Вища шк..,1997.-223 с.:іл..
- Колонтаєвський Ю.П.,Сосков А.Г.
Промислова електроніка та мікросхемотехніка: теорія і практикум. За ред. А.Г.Соскова.-К.: Каравела, 2003.-368с.
ЛАБОРАТОРНА РОБОТА № 2
Вимірювання параметрів напівпровідникових приладів.
Мета роботи: практичне дослідження параметрів та працездатності напівпровідникових приладів.
Обладнання:
1.Дослідні зразки напівпровідникових діодів та транзисторів.
2.Тестер Ц43101.
3.Мультиметр М838.
4.ПЕОМ з довідковою системою “Довідник по напівпровідникових приладах”.
Порядок виконання роботи.
- Отримати у викладача зразки напівпровідникових діодів та транзисторів
- За допомогою ПЕОМ визначити параметри та цоколівку зразків напівпровідникових діодів і транзисторів та заповнити таблиці №1 та №2.
Таблиця 1
| Тип приладу | Іпр.mах А | Іпр.и mах А | І обр mах мкА | Uобр mах В | Uобр.и mах В |
| 1. |
 |
 |
 |
 |
 |
| 2. |
 |
 |
 |
 |
 |
| 3. |
 |
 |
 |
 |
 |
| 4. |
 |
 |
 |
 |
 |
Таблиця 2
| Тип приладу | Ік.mах mА | Uкэr mах В | Uкбо mах В | Uэбо mах В | Рк mах мВт | Н21э | Uобр mах В | Fгр Мгц |
| 1. |
 |
 |
 |
 |
 |
 |
 |
 |
| 2. |
 |
 |
 |
 |
 |
 |
 |
 |
| 3. |
 |
 |
 |
 |
 |
 |
 |
 |
| 4. |
 |
 |
 |
 |
 |
 |
 |
 |
| 5. |
 |
 |
 |
 |
 |
 |
 |
 |
- У напівпровідникових діодів виміряти опір у прямому та зворотному напрямках та внести результати вимірювань у таблицю №3.
Таблиця 3
| Тип приладу | Rпр Ом | Rзв Ом |
| 1. |
 |
 |
| 2. |
 |
 |
| 3. |
 |
 |
| 4. |
 |
 |
- Проаналізувати результати вимірювань і зробити висновки по працездатності напівпровідникових приладів.
- У біполярних транзисторів виміряти опір у прямому та зворотному напрямках переходів база-емітер, база-колектор, емітер-колектор та внести результати вимірювань у таблицю №4.
Таблиця 4
| Тип приладу | Rпр б-е Ом | Rзв б-е Ом | Rпр б-к Ом | Rзв б-к Ом | Rпр е-к Ом | Rзв е-к Ом |
| 1. |
 |
 |
 |
 |
 |
 |
| 2. |
 |
 |
 |
 |
 |
 |
| 3. |
 |
 |
 |
 |
 |
 |
| 4. |
 |
 |
 |
 |
 |
 |
| 5. |
 |
 |
 |
 |
 |
 |
- Проаналізувати результати вимірювань і зробити висновки по працездатності біполярних транзисторів.
Зміст звіту:
- Назва роботи
- Мета роботи.
- Обладнання.
- Принципові схеми вимірювань.
- Таблиці №1-№4.
- Висновки по роботі.
Контрольні запитання:
- Основні параметри напівпровідникових діодів
- Основні параметри біполярних транзисторів.
- Методи визначення параметрів напівпровідникових приладів.
- Методи визначення працездатності напівпровідникових приладів.
Література.
- Колонтаєвський Ю.П.,Сосков А.Г.
Промислова електроніка та мікросхемотехніка: теорія і практикум. За ред. А.Г.Соскова.-К.: Каравела, 2003.-368с.
- Анисимов М.В. Елементи електронної апаратури та їх застосування: Навч.посібник.-К.:Вища шк..,1997.-223 с.:іл..
ЛАБОРАТОРНА РОБОТА №3
Складання схеми з використанням контрольно-вимірювальних приладів.
Мета роботи: практичне інтерфейсу програми Electronics Workbench 5.12 та методів складання схем з використанням контрольно-вимірювальних приладів
Обладнання:
- Робоча станція на основі IBM – сумісної ПЕОМ.
- Програмне забезпечення EWB 5.12
Порядок виконання роботи:
1.Ознайомитись з інтерфейсом програми EWB 5.12.
Программа EWB 5.1 рассчитана для работы в среде Windows З.хх или 95/98 и занимает около 5 Мбайт дисковой памяти, EWB 5.12 - в среде Windows 95/98 и NT 3.51, требуемый объем дисковой памяти - около 16 Мбайт. Для размещения временных файлов требуется дополнительно 10-20 Мбайт свободного пространства.

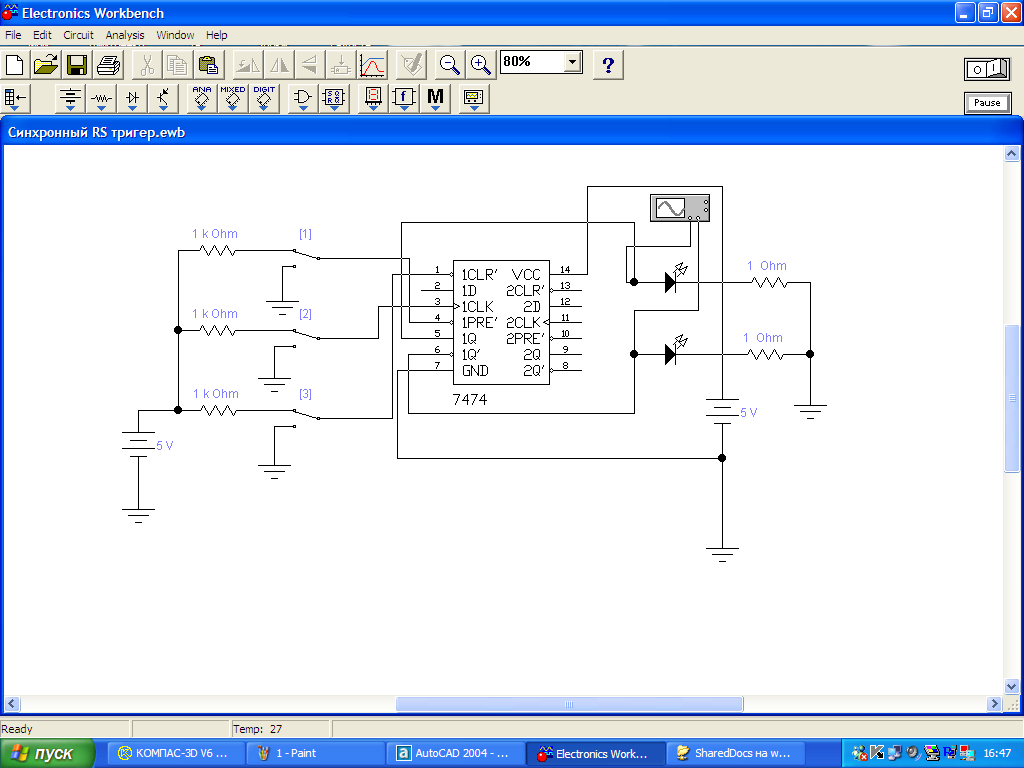

Рабочие окна программ версий 5.12 показаны на рис. 1.1.
Окно программы EWB 5.12 (рис. 1.1) содержит поле меню, линейку контрольно-измерительных приборов и линейку библиотек компонентов, одна из которых в развернутом виде показанная в левой части окна. В рабочем поле программы располагается моделируемая схема с подключенными к неи иконками контрольно-измерительных приборов и краткое описание схемы (description), к сожалению, только на английском языке. При необходимости каждый из приборов может быть развернут для установки режимов его работы и наблюдения результатов. Линейки прокрутки используются только для перемещения схемы.
Рассмотрим команды меню программы EWB 5.12 в порядке их следования на рис. 1.1.
Рис. 1.1 Окно программы EWB 5.12
