ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

1. Тип аэропорта – базовый.

2. Интенсивность взлёт-посадок в час "пик" по типам самолётов.

№ варианта	Як-42	Ту-134	Ан-24	Ил-114	Як-40
55	5	10	3	2	4

3. Местные условия расположения аэродрома:

• средняя температура в 13 часов для самого жаркого месяца t₁₃ = 19^оС;

• высота расположения аэропорта над уровнем моря Н = 310 м;

• средний предельный уклон ИВПП i = 0,008.

4. Типы базовых самолётов Як-42, Ту-134.

5. Удельные капитальные вложения по основным зданиям и сооружениям аэропорта и аэропорту в целом (принимаются по приложению методических указаний после обоснования класса аэропорта).

1. Обоснование класса аэропорта

Аэропорты Гражданской Авиации РФ классифицируются в зависимости от годового пассажирообмена на 5 классов. Годовой пассажирообмен при заданной интенсивности движения самолётов в час "пик" определяем в следующей последовательности:

1. определяем пассажирообмен в час "пик":

,

где П_"пик" – пассажирообмен в час "пик", чел.;

И_ч.imax – часовая интенсивность взлёт-посадок самолёта i-го типа;

Z_i – количество кресел на самолёте i-го типа;

0,85 – коэффициент занятости пассажирских кресел;

i = 1, 2, m – количество типов самолётов, эксплуатирующихся в аэропорте.

2. определяем годовой пассажирообмен аэропорта:

,

где П_год – годовой пассажирообмен аэропорта, чел.;

8760 – количество часов в году;

К_с, К_ч – соответственно коэффициенты суточной и часовой неравномерности движения самолётов в аэропортах.

В соответствии с рекомендациями [1], исходя из объёма годового пассажирооборота, назначаем класс аэропорта III.

2. Обоснование расчётного для аэродрома типа самолёта и определение размеров лётной полосы с учётом местных условий, класса аэродрома

Расчётным типом самолёта для аэродрома принимаем самолёт, требующий для эксплуатации наибольшую потребную искуственную взлётно-посадочную полосу (ИВПП) в стандартных условиях взлёта или посадки. Учитываем, что набольшей потребной ИВПП на взлёт и посадку могут обладать разные типы заданных самолетов.

Основным показателем, определяющим класс аэродрома, является длина ИВПП в стандартных условиях. Принимаем за расчётный тип самолёта - Ту-134, который среди рассматриваемых типов самолётов предъявляет максимальные требования к ИВПП – взлёт 2000 м , посадка 2100 м.

На основе принятого расчётного типа самолёта назначаем класс аэродрома – Б.

Длину ИВПП с учётом местных условий для расчётного типа самолёта определяем по двум вариантам, в качестве проектной величины принимаем наибольшую из двух величин:

а) для взлёта самолёта в расчётных условиях;

б) для визуальной посадки самолётов в расчётных условиях;

Длину ИВПП для взлёта самолёта в расчётных условиях определяем по формуле:

,

где L^взл_ИВПП – потребная длина ИВПП из взлётных характеристик с учётом местных условий, м;

L^взл_ИВППо – длина ИВПП из взлётных характеристик в стандартных условиях, м;

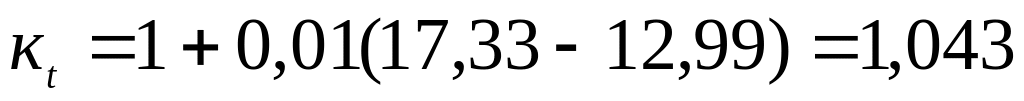

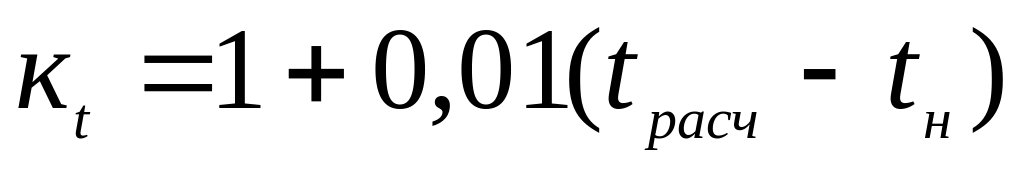

к_t, к_р, к_i – поправочные коэффициенты, учитывающие соответственно расчётную температуру, высоту и продольный уклон ИВПП.

,

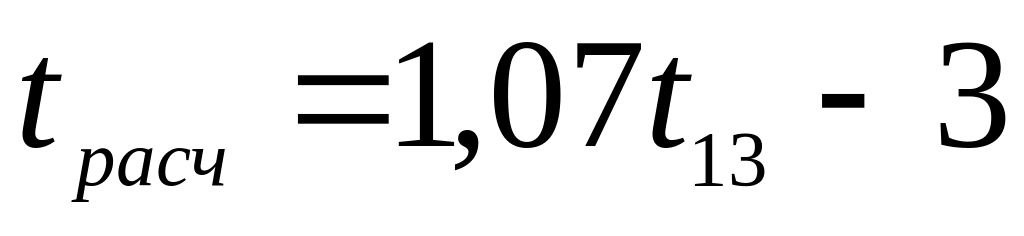

где t_расч – расчётная температура воздуха.

,

,

где t₁₃ – среднемесячная температура в 13 часов самого жаркого месяца в году за многолетний период наблюдения;

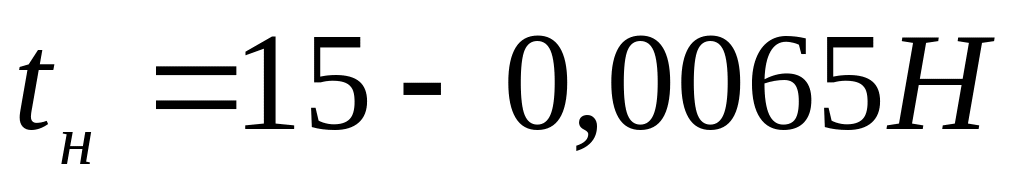

t_н – температура, соответствующая стандартной атмосфере при расположении аэродрома на высоте Н над уровнем моря:

,

где Н – высота аэродрома над уровнем моря, м;

,

,

,

,

Формула, определяющая значение, зависит от группы самолётов. Для самолётов II и III группы:

,

где i_ср – средний продольный уклон ИВПП.

.

Откуда:

,

Длина ИВПП для визуальной посадки самолёта в расчётных условиях:

,

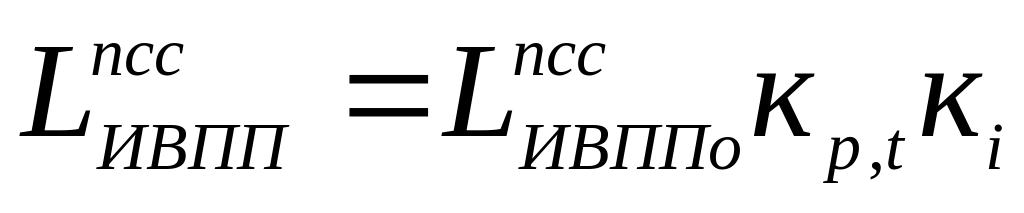

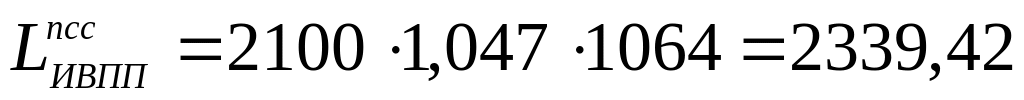

где L^взл_ИВПП и L^взл_ИВППо – потребная длина ИВПП для посадки самолёта соответственно в расчётных и стандартных условиях, м;

,

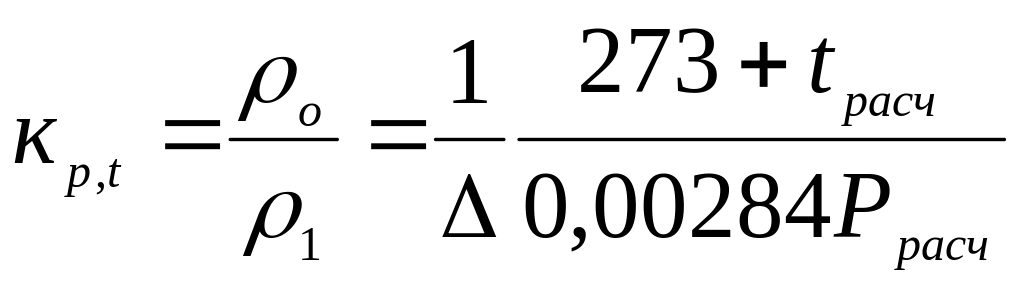

где _о, ₁ – плотность воздуха в стандартных и расчётных условиях;

 – относительная плотность воздуха;

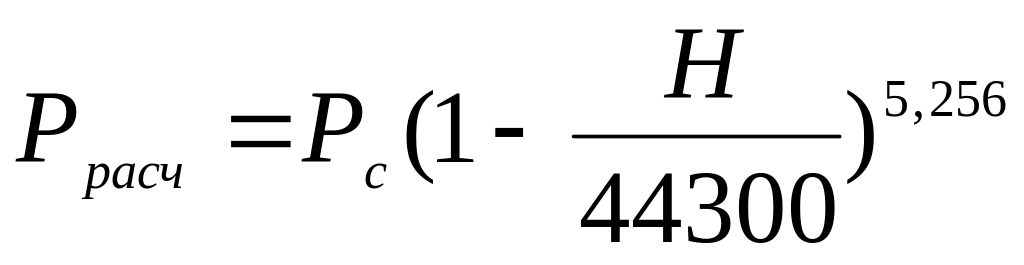

Р_расч – расчётное атмосферное давление, Па.

.

,

где Р = 760 мм.рт.ст. = 1,01310⁵ Па.

Па .

м .

В качестве проектной величины принимаем наибольшую из найденных величин. По рекомендациям [1] назначаем размеры элементов лётной полосы.

Класс аэродрома Б

Проектная длина ИВПП 2620 м;

Длина концевой полосы безопасности (КПБ) 400 м;

Ширина ИВПП 50 м;

Ширина грунтовой полосы (ГП) 100 м;

Ширина боковой полосы безопасности БПБ 100м.

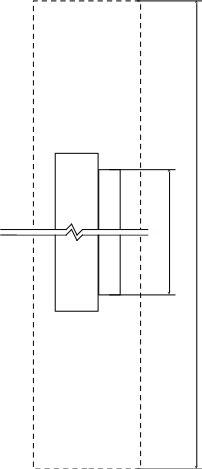

Рис. 1. Схема лётной полосы М 1 : 5000.
