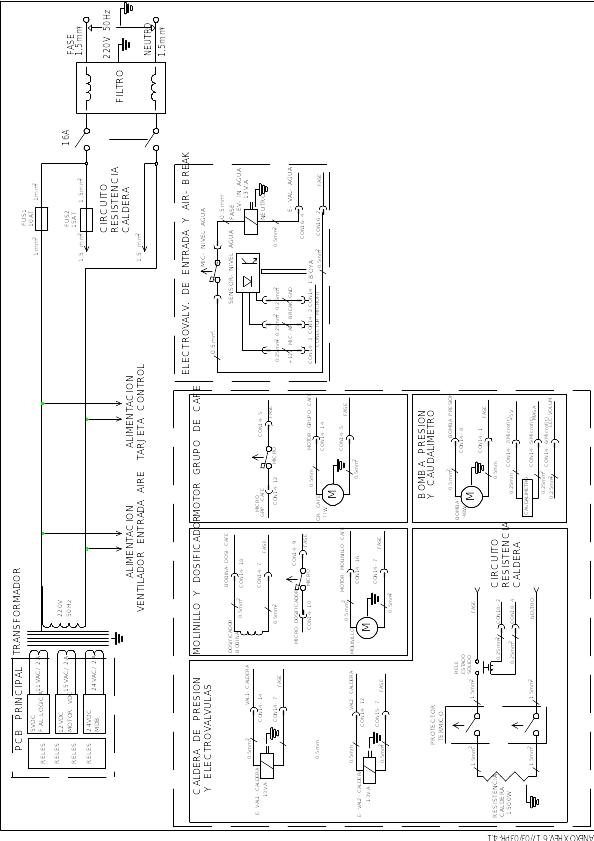

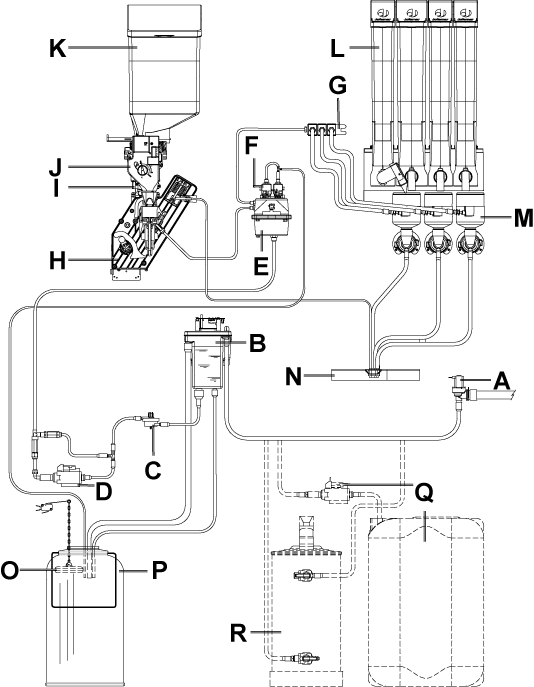

4.5. Валидатор (селектор)

Рис. 35

Устройство запитано на источник питания 12 Вольт переменного тока через шлейф, подключаемый к плате управления монетоприемника.

A. Щечки для монет

B. Направление непринятых монет

C. Направление принятых монет

D. Микропереключатели

E. 4-линейный записывающий разъем

F. Разъем для протокола CCTALK (опц.)

G. Главный 10-линейный разъем

Потребление тока в режиме ожидания

Пиковое значение тока

Потребляемое напряжение

 150 mA

4 A

Постоянный ток  12V

Валидатор представляет собой электронный определитель монет и систему размена для автоматических вендинговых аппаратов, работающих по протоколу шины RS-485.

Влагозащитная система позволяет устройству бесперебойно работать даже в неблагоприятных средах.

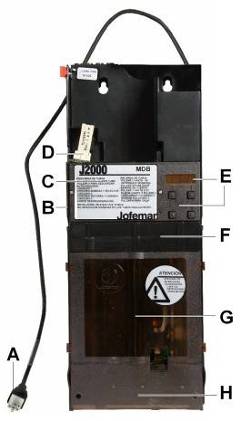

Рис. 36

A. Шлейф подключения интерфейса RS-485

B. U-образная крышка корпуса

C. Сепаратор монет

D. Шлейф подключения селектора

E. Дисплей и кнопки

F. Фотоэлементы

G. Тубы для разменных монет

H. Каретка выдачи сдачи

Рис. 37

Эта деталь позволяет возвращать монетку из селектора.

Деталь крепится на зажимах и крепежных винтах на корпус монетоприемника вместе с входными направляющими для монеты

Мотор питается от 12-вольтных контактов переменного тока на плате управления.
