1 Введение
Дом для пригорода мегаполиса, легко вписывается в фасад застройки улицы и не будет чужаком даже на фоне многоэтажных зданий. Это вполне самостоятельный коттедж, который может быть использован как дом постоянного проживания семьи и для сдачи помещений в аренду.
Предлагаемый проект по конструктивным особенностям и типу используемых материалов удовлетворяет требования большинства семей, рассчитывающих на сравнительно недорогое и качественное индивидуальное жилье, имеющее архитектурную выразительность, отличающееся от гражданских зданий массового строительства более удобной планировкой с учетом более жестких функциональных требований.
2 Краткое описание задания и района строительства
Запроектировать 2 этажный одноквартирный жилой дом. Конструкция крыши деревянная, перекрытия по деревянным балкам, лестницы деревянные, фундамент ленточный из ж/б блоков, стены кирпичные.
Новосибирская область город Чулым. Расположен в восточной части Барабинской низменности, на р. Чулым (бассейн озера Чаны), в 131 км к западу от Новосибирска. Рельеф равнинный, спокойный. По территории района пролегает сеть малых рек, наиболее крупная из них река Чулым, имеется множество озёр, самое большое оз. Иткуль (16,1 км²). На территории района имеются запасы глины, годной для изготовления строительного кирпича, обширные месторождения торфа и сапропели, тип почв суглинок.
Численность населения за 2013 год составила 12.1 тыс. жит.
3 Описание генерального плана застройки
Генеральным планом решено благоустройство придомовой зоны. По периметру здания предусмотрена асфальтовая отмостка, на участке посадка деревьев и многолетних трав, не ограничивающих доступ солнечного света.
Таблица 3.1 - Ведомость элементов озеленения
Поз |
Наименование породы или вида насаждения
|
Возраст, лет |
Кол. |
Примечание |
1 |
Яблоня |
|
8 |
|
2 |
Липа |
|
7 |
|
3 |
Клен |
|
4 |
|
Таблица 3.2 – Экспликация зданий и сооружений
№ П/П. |
Наименование |
Координаты квадрата сетки |
|
|
Жилой дом. |
|
|
|
Летняя кухня. |
|
|
|
Баня. |
|
|
|
Мастерская |
|
|
|
Хозяйственный сарай |
|
|
|
Навес |
|
|
||
4 Объемно-планировочное решение
Объемно–планировочное решение – это решение, на основе которого принимается тот или иной состав и размеры помещений.
Здание имеет прямоугольную форму; запроектировано без подвала, 2 этажа.
Запроектировано:
– высота 1-го и 2-го этажа — 3.3 м;
– высота всего здания — 8,700 м;
– размеры в осях — 8.4 м (1–3) и 9.2 м (А-Г).
Функциональная планировка дома вполне способна удовлетворить потребности семьи из 3-5 человек: набор основных помещений полностью соответствует уровню комфорта городской квартиры. Коттедж может быть использован как для временного, так и для постоянного проживания. Здание имеет 2 уровня.
На первом этаже расположены кухня и столовая, гостиная, санузел, прихожая, холл, на втором этаже – три спальни, спальня родителей, санузел совмещенный с ванной. Санузел оборудован водопроводом и канализацией. Связь между основными помещениями осуществляется через холл.
Вентиляция помещений естественная. Размеры окон обеспечивают необходимую освещенность помещений в светлое время суток.
5 Объемно-планировочные показатели
Таблица 5.1 – Экспликация помещений
№ помещения |
Наименование помещения |
Площадь, м2 |
1 |
Гостиная |
26.3 |
2 |
Столовая |
8.8 |
3 |
Прихожая |
5.3 |
4 |
Холл |
2.3 |
5 |
Кухня |
14.6 |
6 |
Санузел |
5.0 |
7 |
Спальня |
16.0 |
8 |
Коридор |
7.0 |
9 |
Спальня родителей |
20.8 |
10 |
Ванная |
6.6 |
11 |
Спальня |
15.0 |
Общая площадь – 127.7 м2.
Жилая площадь – 78.1 м2.
6 Функциональные требования
Планировка дома удовлетворяет потребности семьи из 3-5 человек, может использоваться как для временного, так и для постоянного проживания. К основным помещениям предъявлены следующие требования: температура воздуха +20°С, влажность 60%, вентиляция естественная, освещённость в светлое время суток достаточное, звукоизоляция между помещениями. Каждое помещение несёт определенные функциональные требования (выполняет определенные функции).
Гостиная предназначена для приема гостей, активного отдыха членов семьи и может также служить комнатой для приема пищи.
Спальня является комнатой, служащей для пассивного отдыха (сна) членов семьи.
Кухня служит для приготовления пищи
Столовая является пунктом приема пищи.
Санузел служит для личной гигиены членов семьи.
Холл, в котором расположена лестница, служит для хранения и верхней одежды и обуви, для сообщения между этажами и другими помещениями.
7 Конструктивные решения
7.1 Конструктивная схема здания
Конструктивная схема здания бескаркасная, с наружными и внутренними несущими стенами (шаг малый). Жёсткость обеспечивается совместной работой наружных и внутренних стен.
7.2 Фундаменты и цоколи
Фундамент ленточный сборный выполнен из фундаментных блоков по ГОСТ 13579-78 «Блоки бетонные для стен подвала». Запроектировано под наружные стены следующие типы блоков ФБС24.6.6-Т, ФБС12.6.6-Т, ФБС9.6.6-Т, внутренние стены ФБС24.4.6-Т, ФБС12.4.6-Т, ФБС9.4.6-Т. с монолитными участками из бетона В 7,5. Глубина заложения составляет 1,58м. Подушки ФЛ8.24.3, ФЛ8.12.3. Перед укладкой выполнить песчаную подготовка 30мм. Монтаж блоков вести на растворе М 100, толщина шва 20мм. После монтажа фундаментных блоков выполнить выравнивающий слой из цементно-песчаного раствора 20мм.
Защита от капиллярной влаги достигается устройством: - вертикальной гидроизоляции (обмазка битумом за 2 раза); -горизонтальной оклеечной гидроизоляции по выровненной цементным раствором поверхности , расположенной в уровне верха цоколя (см. рисунок 5.2.1).
Рисунок 7.2.1 -Фрагмент фундамента
По всему периметру здания выполняется отмостка шириной 1000мм с уклоном i=0.05
7.3 Стены
Наружные несущие стены выполнены облегчённой кладкой состоящей из внутренней стенки толщиной 380мм (4) и наружной стенки толщиной 120мм (1). Связь между стенками гибкая из арматурных стержней шаг связи 600мм. Кладку вести из керамического пустотного кирпича на цементно-песчаном растворе М50. Связь между наружными и внутренним стенами обеспечивается перевязкой швов и арматурными сетками, устанавливаемыми через 1,0метр по высоте. Полная толщина кирпичной кладки с утеплителем (3) и воздушной прослойкой 10мм (2) составляет 640мм. Оконные и дверные проёмы проектируются с четвертями 65х120мм (см рисунок 7.3.1).
Рисунок 7.3.1 - Фрагмент стены
В местах установки дверных и оконных блоков заложить деревянные антисептированные пробки 65х120х240мм не менее двух на каждую сторону. Изнутри стены отделать цементно-песчаным раствором, толщина составляет 10мм. Цоколь облицовывается цементно-песчаным раствором с выполнением декоративной расшивкой.
7.4 Внутренние стены и перегородки – это внутренние вертикальные ограждающие конструкции в зданиях.
Внутренние стены выполняют в здании ограждающие и несущие функции, перегородки — только ограждающие.
Запроектированы внутренние несущие стены и перегородки в виде кладки из кирпича с перевязкой швов толщиной 380 мм, перегородки имеют толщину 120 мм. На внутренние несущие стены опираются перекрытия и они разделяют помещения. Для кладки стен и перегородок используется керамический пустотный кирпич. На поверхность внутренних стен и перегородок здания наносится слой штукатурки толщиной 10 мм.
Конструкции данных стен и перегородок удовлетворяют нормативным требованиям прочности, устойчивости, огнестойкости, звукоизоляции.

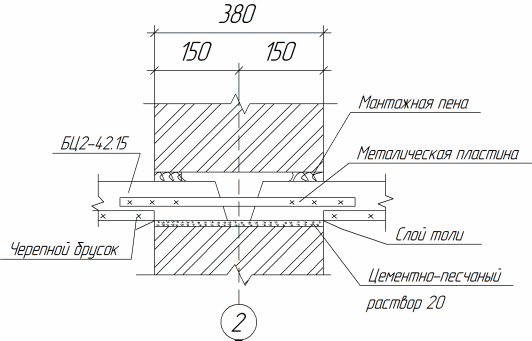

Рисунок 7.4.1 - Опирание деревянных балок на внутренние несущие стены.
