44. Способ и схемы регулирования уровня воды в котле.

1- одноимпульсные пропорциональные регуляторы: принцип раб состоит в том, что регулирующее воздействие вырабатывается регулятором по отклонению воды в барабане от заданного; 2- одноимпульсные пропорционально интегральные регуляторы. Они используют информацию по отклонению уровня воды в котле, но обеспеч статическую чар-ку с нулевой неравномерностью. Для части регуляторов свойственно иметь гибкие обратные связи и дорегулирование, переходной процесс происходит с долго незатухающими колебаниями уровня, что увел износ регулятора и сальниковых уплотнений . 3- 2-х импульсные пропорциональные регуляторы. Осущ регулирующее воздействие по отклонению уровня воды в пароводяном барабане и по расходу пара из котла. 4- 3-х импульсные регуляторы уровня. Регулирующее воздействие по отклонению уровня воды, расходу пара, расходу воды поступ в котел. Импульс по расходу воды явл внутренним возмущением в контуре регулирования, влияет на устойчивость процесса регулирования.

45. Система защиты вку.

1- понижение давления пара явл следствием резкого отбора пара в котле. Последствия: набухание уровня воды из за самоиспарения котловой воды, вода поподает в паровой тракт и вызывает повреждение турбомеханизмов. Защита: наличие системы управления паровпускными клапанами турбины в совокупности с регулятором давления пара в котле. 2- повышение давления пара из-за резкого уменьшения отбора пара. Последствия: нарушение прочности котла в вальцовочных соединениях водогрейных труб, сварных швов. Защита: наличие предохран клапанов пружинного типа. 3- повышение уровня сверхдопустимого из-за резкого падения давления пара. 4- понижение уровня воды из-за неисправности в системе питания. Свищи в водогрейных трубах. Последствия: может произойти нарушение прочности труб. Защита: наличие водомерных колонок на котлах, дистанционные указатели уровня. Датчики дистанционных указателей уровня использ в кач-ве датчиков сигнализации и защиты котла по уровню воды. 5- нарушение нормального процесса горения из-за нарушения сочетания топливо-воздух. Последствия: сильное загрязнение топливом поверхности нагрева, опасность взрыва. Защита: датчики по нарушению процесса горения. В кач-ве датчиков служит фотоэлемент реагирующий на яркость пламени факела. Уменьшается яркость , уменьшается освещенность, возрастает фотоэлектрическое сопротивление, срабатывает быстрозапорный клапан топливной магистрали.

46. Способы регулирования паропроизводительности ук.

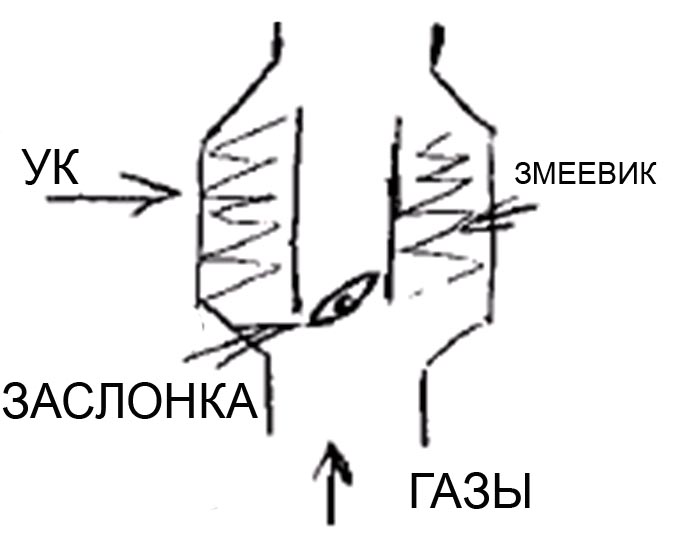

1- изменение кол-ва газов. Регулятор по отклонению давления пара в сепараторе формирует сигнал к сервомотору на уменьш или увелич открытия регулирующей заслонки( П-регулятор). 2- изменение поверхности нагрева. В данном случае устан несколько котлов и при повыш давления в сепараторе выше уставки прекращается подача воды к одному из них. 3- сброс излишков пара в конденсатор. Производится спец предохранит клапаном при повышении давления в сепараторе уставки клапана. 4- также сущ способ когда УК использует вместо сепаратора барабан ВК и при недостаточной производительности запускается ВК
