2.10.Підключення до системної плати кабелів від пристроїв вводу-виводу й інших з'єднувачів

Кілька провідників від системної плати підключаються до різних елементів корпуса комп'ютера. Вони ведуть до індикаторів живлення й активності жорсткого диска, а також до кнопки Reset. У більшості системних плат є кілька убудованих портів вводу-виводу, їх теж потрібно підключити. Це два IDE-адаптери, контролер дисководів, два послідовних й один паралельний порти. А в деякі плати убудовані відео -, аудіо – або SCSI-адаптери. Якщо у вас плата ATX, то гнізда всіх зовнішніх портів убудовані прямо в плату. Якщо ж у вас плата типу Baby-AT, гнізда послідовного, паралельного й інших зовнішніх портів вводу-виводу закріплюються на задній стінці корпуса комп'ютера й за допомогою додаткових кабелів з'єднуються із системною платою, або винесені на плату окремого адаптера. Нижче наведений порядок підключення кабелів до системної плати з інтегрованими портами вводу-виводу.

1. Спочатку знайдіть на платі 34-контактне гніздо контролера дисководів гнучких дисків і за допомогою плоского кабелю підключіть до нього дисководи.

2. Тепер підключіть пристрої з інтерфейсом IDE: накопичувач на жорсткому диску, CD-ROM. Вони підключаються плоским IDE-кабелем до розташованого на платі 40-контактного гнізда головного й підлеглого IDE-контролерів. Жорсткий диск, як правило, підключається до головного контролера, а CD-ROM або інший накопичувач -до підлеглого.

3. На платах не ATX формфактора для паралельного порту використовується 25-контактне гніздо. Для двох послідовних портів одне з гнізд - завжди 9-контактне, а інше може бути 9- або 25-контактним. Підключіть кабелі до всіх трьох портів, обов'язково сполучивши перші контакти гнізд, що з'єднуються.

4. Якщо для портів немає з'єднувачів з відповідними гніздами, можливо, порт варто встановити на задній панелі корпуса. Спробуйте знайти підходящий для даного гнізда отвір і зніміть металеву пластинку, яка його закриває. Потім в отвір вставте потрібне гніздо, попередньо знявши з його гвинти. Для утримання гнізда закрутіть гвинти.

5. У більшості сучасних системних плат убудований ще й порт миші. Якщо гніздо для підключення миші до цього порту не вмонтоване безпосередньо в плату, то потрібно підключити окреме. Його варто закріпити на задній панелі корпуса комп'ютера й підключити до плати за допомогою відповідного кабелю.

6. І, нарешті, підключіть до плати кнопки й індикатори передньої панелі комп'ютера, а також внутрішній гучномовець. Якщо на платі не позначені місця підключення відповідних провідників, скористайтеся схемою, наведеною в документації до системної плати.

2.11. Установка накопичувачів

Для того, щоб установити жорсткий диск, дисковід або оптичний накопичувач, виконайте ряд дій.

1. Зніміть направляючі з накопичувача (якщо вони встановлені).

2. Помістіть накопичувач у відповідний відсік корпуса. Перед цим не забудьте встановити в потрібне положення всі перемички й перемикачі на накопичувачі.

3. Тепер прикрутіть гвинтами накопичувач до корпуса.

4. Підключіть інтерфейсний кабель і кабель живлення до накопичувача(рис.2.2.3).

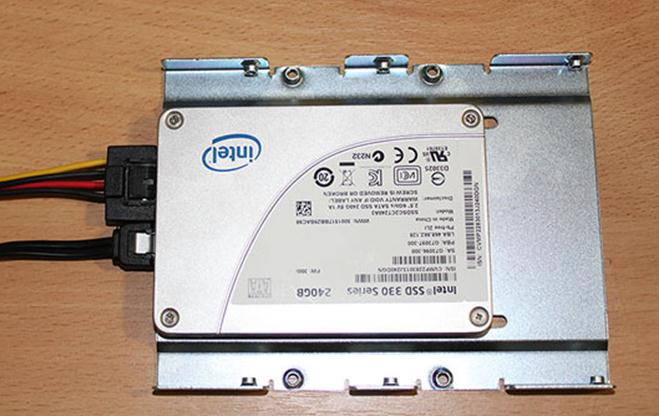

Рис.2.2.3. Установка накопичувачів
