3.2 Розрахунок сумарних технологічних припусків
Аналіз вихідних даних по технологічних припусках показує, що технологічний припуск повинен враховувати конструкцію шва, пакет матеріалів, устаткування:
ПТсум = (ПТТМ + ПТК + ПТШ) + ПТП + ПТПІДР + ПТПІД,
де ПТТМ - припуск технологічний на товщину матеріалу;
ПТК - припуск технологічний на кант;
ПТШ - припуск технологічний на шви;
ПТПІДР - припуск технологічний на підрізання;
ПТП - припуск технологічний на підгин;
ПТПІД - припуск технологічний на підгонку.
Розрахунок значень сумарного технологічного припуску доцільно подавати у формі таблиці 3.2.
Отримані величини припусків відкладають по контурах деталей і оформлюють зовнішні контурні лінії (зрізи) лекал.
Розміри по лініях контрольних вимірів доповнюють інформацією про технологічний припуск. Монтажні знаки переносять з лінії шва на зріз по нормалі до лінії шва (рис. 3.2). Розташування монтажних надсічок наведено в табл. 3.3.
Таблиця 3.2 - Сумарні технологічні припуски до контурів технічних креслень деталей
Вузол |
Переріз складального креслення |
Технологічний припуск, см |
Примітка |
|||||
ПТшзм |
ПТп |
ПТпід |
Загальна величина припуску
|
|||||
ПТт.м. |
ПТк |
ПТш |
||||||
Пілочка Лацкан Підборт |
Б-Б Б-Б |
0,1 0,1 |
- 0,2 |
0,7 0,7 |
- - |
- - |
0,8 1,0 |
|

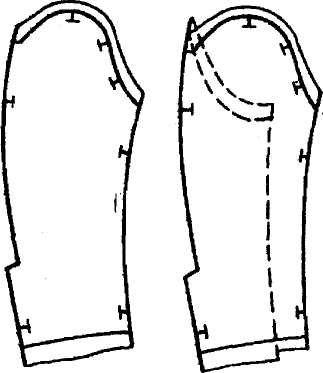

Рис.3.2 - Оформлення контурів лекал
Таблиця 3.3 - Місця розташування контрольних знаків (надсічок) на лекалах верху
№ п/п |
Назва зрізів деталей |
Позначення надсічки |
Місце її розташування |
1 |
2 |
3 |
4 |
Вироби з вшивним рукавом |
|||
1 |
Бічні зрізи пілочки і спинки |
І II |
На рівні талії На рівні лінії стегон |
2 |
Середній зріз спинки |
III |
На 25…30 см. вище лінії підгину низу На рівні лінії талії спинки |
3 |
Зріз пройми спинки |
|
Відповідно вершині ліктьового перекату |
4 |
Зріз пройми пілочки |
|
Відповідно вершині переднього перекату |
5 |
Окат рукава |
І II III |
На рівні вершини лінії переднього перекату На рівні вершини лінії ліктьового перекату Відповідно плечовому зрізу |
6 |
Передні зрізи верхньої і нижньої половинок рукава |
І II |
На відстані 7...8 см від зрізу окату На відстані 7...8 см від нижнього зрізу |
7 |
Ліктьові зрізи верхньої і нижньої половинки рукава |
І II |
На відстані 9... 10 см від верхнього зрізу На відстані 9...10 см від нижнього зрізу |
Вироби з рукавами крою реглан |
|||
1 |
Бічні зрізи спинки і шлочки |
І II III |
На рівні лінії талії На рівні лінії стегон На відстані 25...30 см від лінії підгину низу |
2 |
Середній зріз спинки |
|
На рівні лінії талії |
3 |
Зріз пройми на спинці |
І II |
На відстані 7...8 см від горловини спинки Відповідає вершині лінії ліктьового перекату рукава |
4 |
Зріз пройми на пілочці |
І
II |
Надсічка на відстані 6...7 см нижче вершини горловини Відповідно вершині лінії переднього перекату рукава |
5 |
Лінія окату на передній і задній половинках рукава |
І
П
III
IV |
На передній половинці на відстані 6...7 см від кута горловини пілочки На задній половинці на відстані 7...8 см від горловини спинки На передній половинці на рівні вершини переднього перекату На задній половинці на рівні вершини ліктьового перекату |
6 |
Верхні зрізи передньої і задньої половинок рукава |
І II III |
На рівні кінцевої плечової точки На рівні глибини пройми На відстані 7...8 см від лінії низу рукава |
7 |
Нижні зрізи передньої і задньої половинок рукава |
І II |
На відстані 6...7 см від вершини зрізу На відстані 7...8 см від лінії низу рукава |
Вироби з суцільновикроєними рукавами |
|||
1 |
Бічні зрізи спинки і пілочки |
І II |
На рівні талії Нарівні стегон |
2 |
Середній зріз спинки |
|
На рівні лінії талії |
3 |
Верхні зрізи рукава, пілочки і спинки |
І II III |
На рівні кінцевої плечової точки На рівні лінії ширини рукава На відстані 7 см від лінії низу |
