Глава 6. Импульсные сигналы в линейных цепях…………………………
6.1. Импульсные сигналы в линейных цепях…………………………………
6.2. Временные характеристики цепей………………………………………..
6.3. Понятия о переходных процессах в электрических цепях. Понятие о коммутации…
6.4. Методы анализа линейных цепей при импульсном воздействии……….
6.4.1. Классический метод анализа…………………………………………….
6.4.2. Спектральный метод анализа……………………………………………
6.4.3. Операторный метод анализа…………………………………………….
6.4.4. Метод интеграла Дюамеля………………………………………………
6.5. Передача импульсных сигналов через простейшие цепи……………
6.5.1. Передача импульсных сигналов через дифференцирующую цепь…...
6.5.2. Передача импульсных сигналов через интегрирующую цепь………..
6.6. Пример расчета переходной характеристики двухконтурной цепи……
6.7. Расчет переходных характеристик последовательного колебательного контура…
6.8. Связь между дифференциальным уравнением и характеристиками электрической цепи…………………………………………………………………….
с чем связан переходной процесс в электрической цепи.
1. изменением энергетического состояния энергоемких элементов.
2. С характером входных сигналов.
3. С мгновенным изменением напряжения и тока на энергоемких элементах.
4. С мгновенным изменением напряжения и тока на резистивных элементах.
2. Показать запись законов коммутации для реактивных элементов.
1. IL(-0) = IL(+0), . Uc(-0) = Uc(+0). 2. IL(-0) = Uc(+0), IL(-0) = IL(+0).
3. IL(+0) = Uc(+0). Uc(-0) = Uc(+0) 4. Uc(-0) = IL(+0), Uc(-0) = Uc(+0)
3. Что такое переходная характеристика электрической цепи.
Отклик на единичное ступенчатое воздействие.
Отклик на произвольное воздействие.
Зависимость коэффициента передачи цепи от частоты.
Зависимость коэффициента передачи цепи от времени.
4. Каков характер переходной характеристики в цепи первого порядка.
Апериодический. 2. Колебательный. 3. Критический. 4. Апериодический и колебательный.
Каков характер переходной характеристики в цепи второго порядка.
Апериодический. 2. Колебательный. 3. Критический. 4. Апериодический или колебательный или критический.
Какая цепь называется колебательным контуром.
1.цепь, в которой параметры изменяются по гармоническому закону. 2. Цепь переходная характеристика которой, изменяется по гармоническому закону. 3. Цепь, на которую воздействует гармонический сигнал.
От чего зависит характер переходной характеристики (апериодический, колебательный, критический).
1. Добротности. 2. Резонансной частоты. 3. Характеристического сопротивления.
На вход цепи с операторной передаточной функцией вида Кu(p)=(1+pτ)-1 воздействует гармонический сигнал s1(t)=Acos(ωt). Записать отклик.
1. s2(t)=[1/(1+(ωτ)2) 2]cos(ωt). 2. s2(t)=[1/(1+(ωτ)2)2]cos(ωt - ωτ).
3. s2(t)=[1/(1+(ωτ)2)2]cos(ωt+ ωτ). 4. s2(t)=[(1+(ωτ))]cos(ωt).
Как от операторной К(р) функции цепи перейти к комплексной частотной характеристике К(jω).
С помощью:
1.Преобразования Лапласа. 2.Преобразования Фурье. 3. Интеграла Дюамеля. 4. Замены р на jω.

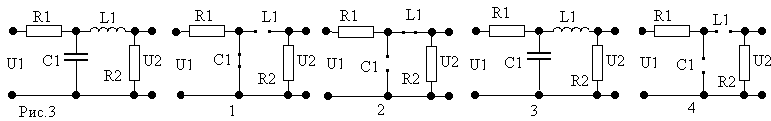

Нарисовать схему замещения цепи (рис.3) при ω→0.
Нарисовать схему замещения цепи (рис.3) при ω→∞.
Нарисовать схему замещения цепи (рис.3) при t→∞.
1. 2. 3. 4.
Нарисовать схему замещения цепи (рис.3) при t→0.
1. 2. 3. 4.
На вход цепи (рис.3) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→∞.
1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.
На вход цепи (рис.3) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→0
1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.
На вход цепи (рис.3) воздействует гармоническое напряжение Ecosωt. Рассчитать амплитуду выходного напряжение при ω→∞.
1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.
На вход цепи (рис.3) воздействует ступенчатое напряжение. Рассчитать выходное напряжение при t→0.
1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E
Н
а
вход цепи (рис.3) воздействует ступенчатое
напряжение. Рассчитать вы ходное
напряжение при t→∞.
1. 0. 2. E R2/(R1+R2). 3. E R1/(R1+R2). 4. E.

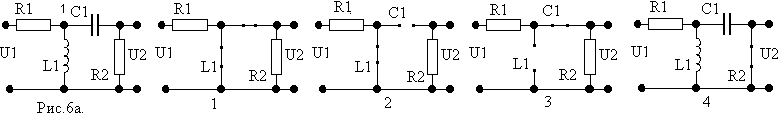

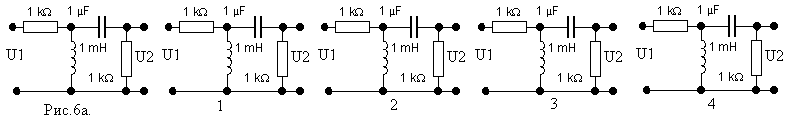

Нарисовать схему замещения цепи (рис.6а) при ω→0.
1. 2. 3. 4.
