Введение

Целью дипломного проекта является проведение детализационных геофизических работ, а именно сейсморазведочные работы МОВ ОГТ 2-D

на Александровской площади, которая граничит с Сергиевским и Похвистневским административными районами Самарской области.

2 D сейсморазведка означает профильные наблюдения с многоканальной приемной расстановкой. Такое профилирование выполняется сравнительно просто и экономично, благодаря чему оно до сих пор преобладает в сейсморазведочной практике.

Изучив геологическое строение района работ  и его характеристики, проанализировав отчет по предшествующим работам, необходимо подобрать оптимальную для данных сейсмогеологических условий систему наблюдений, которая наиболее детально позволит изучить данную площадь.

Также для реализации работ необходимо подобрать аппаратуру и оборудование.

Основным из важнейших аспектов при организации полевых сейсморазведочных работ является экономика, поэтому в ходе написания дипломного проектирования необходимо произвести расчеты сметной стоимости сейсморазведочных работ, сметной стоимость камеральных работ, сметной стоимости топографо-геодезических работ.

Здоровье людей в любой промышленности является самым главным аспектом, поэтому непосредственно необходимо запланировать мероприятия по организации техники безопасности и охране окружающей среды.

1 Общий раздел

1.1 Географо-экономическая характеристика района

Площадь проектируемых работ на Александровском месторождении расположена в пределах северной части Кинель-Черкасского района, граничащего с Сергиевским и Похвистневским административными районами Самарской области. В 120 км к юго-западу от участка находится областной центр - г. Самара (рисунок 1). В гидрографическом отношении площадь, предложенная к исследованиям геолого-геофизическими методами, приурочена к водоразделу рек Б. Кинель, Сургут, протекающих за пределами участка, и реки Сарбай, которая пересекает её с северо-востока на юго-запад, а так же её многочисленные притоки – Шумарка, Кокушка, Бочкаревка и др.

Район относится к умеренному поясу, климат континентальный, с холодной зимой и жарким летом. Среднегодовое количество выпадающих осадков 385 мм.

Относительная влажность воздуха зимой 80-85%, летом значительно ниже.

Около 50% от годового количества атмосферных осадков приходится на теплый период года в период с мая по сентябрь. Преобладают юго-восточные и северо-западные ветры, их средняя скорость – 1-3 м/с.

В зимний период господствуют антициклоны с солнечной безветренной погодой. Средняя температура воздуха в январе -15°С, в июле +25°С.

В пределах площади проектируемых работ находится населённый пункт с. Сарбай. В непосредственной близости от участка расположены с. Кабановка, Семеновка, Антоновка.

Абсолютные отметки достигает: максимальные – 245 м, минимальные – 49 м. Обзорная карта работ представлена на рисунке 1.

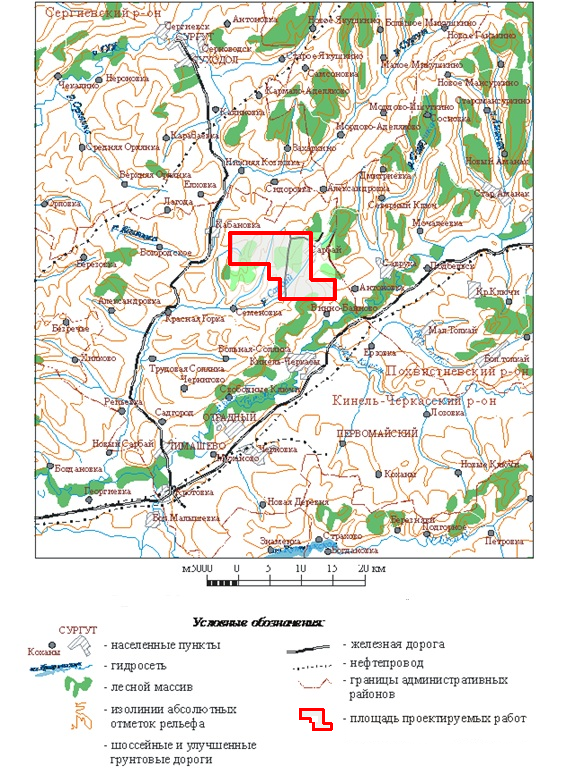

Рисунок 1 - Обзорная карта района работ.

1.2 Геологическая и геофизическая изученность района работ

Первые геолого-геофизические исследования на данной территории проводились в конце тридцатых годов прошлого столетия. Район проектируемых работ изучался различными геолого-геофизическими методами, включающими структурно-геологическую съёмку, поисковое, структурное бурение, магнито-, грави-, электро-, сейсморазведки.

По результатам структурно-геологической съемки масштаба 1:50000, проводившейся в 1938 году по верхнему течению р. Сарбай, получены первые сведения о геологическом строении района. Прослежено и оконтурено небольшое поднятие широтного простирания по кровле малокинельской свиты на фоне общего моноклинального подъема верхнепермских слоев.

В 1944 году электроразведочными работами, охватившими правобережье р. Сарбай, был выявлен Шумаркинскийэлектромаксимум. Специалистами Нижне-Волжского геофизического треста в 1951 году выполнена гравиметрическая съемка в данном районе. Аномалий силы тяжести на территории Шумаркинской площади выявлено не было.

В процессе структурного бурения (этап охватывает работы 1954-1956 г.г. и 1961-63 г.г., ГРК трест «Куйбышевнефтеразведка») на Александровской, Красно-Горской, Шумаркинской и Саврухинской площадях по кровле переходной толщи казанского яруса были закартированы и подготовлены к глубокому бурению Красно-Горское, Шумаркинское поднятия, выявлено Капитоновское поднятие.

Глубокое бурение на Красно-Горской и Шумаркинской площадях проводилось трестом буровых работ в период с 1961 по 1978годы. На Красно- Горском поднятии было пробурено две скважины: № 20 в 1961г. и № 21 в 1978 г. Обе скважины были ликвидированы по геологическим причинам. На Шумаркинском поднятии в скважине № 4 получен промышленный приток нефти из девонских отложений.

С 1963 по 1967 годы в результате глубокого бурения на Кабановском поднятии, выявленном по результатам сейсморазведочных работ МОВ, получена нефть из пласта С-II. На Капитоновском куполе в результате бурения скв. № 12 и на Александровском (скв. № 10 и № 11) поднятии открыты залежи нефти в пласте Д-Iпашийского горизонта, на Шумаркинском куполе получен приток нефти из девонских отложений (скв. № 4), а также в терригенных отложениях нижнего карбона: на Капитоновском куполе – в пласте С-II, на Шумаркинском – в пластах С-I, С-Iа. Всего за этот период на месторождении было пробурено 27 поисково-разведочных скважин, 17 из которых были ликвидированы как выполнившие свое назначение. В 1970-1971 г.г. на Александровском, Капитоновском и Шумаркинском куполах проводилось эксплуатационное бурение. По результатам бурения 5 эксплуатационных скважин уточнено геологическое строение месторождения и открыта залежь нефти в пласте Д-IIпашийского горизонта на Александровском куполе.

В 1984-88 г.г. Серноводским УБР проводилось глубокое разведочное бурение на Берендеевском и Ново-Берендеевском поднятиях. В результате бурения на Берендеевском поднятии получен приток нефти из пласта ДI. С 1988 года начато эксплуатационное бурение, в результате которого открыты залежи нефти в среднем и нижнем карбоне, верхнем девоне. На Ново-Берендеевском поднятии в скв. № 86 получена нефть из пластов В3 и Дл.

Начиная с 1961 года, на рассматриваемой территории параллельно со структурным и глубоким бурением проводятся сейсморазведочные работы МОВ, направленные на поиск залежей углеводородов.

В 1961 году были проведены сейсморазведочные работы МОВ на Толкайской площади. В результате проведенных сейсмических исследований по отражающим горизонтам палеозоя оконтурено Семеновское поднятие. Выявлено и подготовлено по глубоким горизонтам карбона и девона Александровское, выявлено Капитоновское поднятие. Как установлено разведочным бурением, терригенные отложения девона являются промышленно-нефтеносными. В 1962 году на Сарбайской и Шумаркинской площадях по основным отражающим горизонтам палеозоя схематично изучено строение поверхности кристаллического фундамента. Выявлена Кабановская структурная зона юго-восточного простирания, осложненная Шумаркинским, Кабановским и Казанским поднятиями. Первые два подготовлены к глубокому бурению. Прослежена часть северо-восточного борта Камско-Кинельской впадины. Несколько профилей отработано в пределах Капитоновского купола.

Материалы сейсморазведки существенно дополнили представление о глубинном строении исследуемой территории. В частности, Кабановская структурная зона, приуроченная к юго-восточному склону Орлянско-Сидоровского выступа фундамента, в верхне-пермских отложениях не прослежена, изменилось представление о конфигурации и положении свода Шумаркинского поднятия.

Сейсморазведочные работы на Толкайской, Сарбайской и Шумаркинской площадях были проведены по схеме непрерывного профилирования. Основной интервал при отработке профилей составил 420 м. Для получения качественного материала применялось линейное группирование сейсмоприемников. Глубины взрывов изменялись в пойменных участках от 6 м до 20 м и не превышали 30 м, на водоразделах глубины взрыва составляли 50-80м.

В 1963-64 годы с. п. № 19/20 проводила полевые работы на Подбельской площади. Сейсмические работы проводились методом непрерывного профилирования с использованием группирования сейсмоприемников. Наблюдения выполнялись по симметричной схеме двумя 60-ти канальными сейсмостанциями СС-30/60. Взрывной интервал составлял 420 м. Шаг сейсмоприемников – 15 м. Глубина взрыва колебалась от 7 м до 80 м. Вес заряда изменялся от 0,4 кг до 15 кг. Всего за полевой сезон отработано 413 пог.км профилей на площади 360 кв. км. Средняя плотность сети профилей составила 1,15 пог. км на один кв. км.

В результате проведенных работ исследовано тектоническое строение площади по отражающим горизонтам палеозоя, прослежена часть северо-восточного борта Камско-Кинельской впадины. Уточнено строение Винно-Банновского и Капитоновского поднятий.

В последующие годы был внедрен метод общей глубинной точки (МОВ ОГТ), который является основным при изучении земных недр в нефтедобывающих регионах. Рассматриваемая территория неоднократно перекрывалась сейсморазведочными работами МОВ ОГТ.

В 1976-78 г.г. на Степановской, Подлесной и Лукьяновской (с.п. 1/78, трест «Куйбышевнефтегеофизика») площадях, проводилась сейсморазведка МОВ ОГТ.

Всего было отработано 614 пог. км сейсмических профилей. Средняя плотность сети профилей МОВ ОГТ составила 1,05 пог. км на один кв. км.

В результате закартированыСологаевское, Бочкаревское, Кудияровское, Бакланное поднятия и южный купол Шумаркинского. Три первых рекомендованы к постановке глубокого бурения. Рекомендовано провести детализацию южного купола Шумаркинского поднятия.

С 1980 по 1982 годы продолжались сейсморазведочные работы МОВ ОГТ на Авроровской (с. п.1/80, трест «Куйбышевнефтегеофизика»), Организаторской и Марковской площадях.

В результате исследований прослежена часть северо-восточного борта Муханово-Ероховского прогиба. Уточнено строение Долговского, Шумаркинского и положение сводовой части Южно-Шумаркинского поднятий, на последнем рекомендовано глубокое разведочное бурение. По горизонтамУиД выявлены и подготовлены к разведочному бурению Берендеевское и Золотниковское поднятия. По горизонту В выявлено Ново-Берендеевское поднятие, на котором рекомендовано бурение глубокой разведочной скважины. По отражающему горизонту Д выявлено Авроровское поднятие.

По данным пробуренной в 1984 году глубокой разведочной скважины №50, скоплений нефти в разрезе Южно-Шумаркинского купола не обнаружено.

В 1989 году на Ерзовской площади (с. п.1/89, ПО «Куйбышев-нефтегеофизика») были проведены сейсморазведочные работы. В пределах Берендеевского, Ново-Берендеевского и Шумаркинского куполов была проведена переинтерпретация материалов прошлых лет, новых профилей пройдено не было. Винно-Банновское, Капитоновское и Южно-Шумаркинское поднятия закартированы на профилях прошлых лет и на единичных профилях (концы профилей) съемки 1989 года и данных глубокого бурения.

Данными работами было рекомендовано: с целью выдачи рекомендаций на дальнейшее бурение на Южно-Шумаркинском куполе провести переобработку материалов прошлых лет; доразведку западного купола Александровское поднятия проводить с учетом полученных данных на Ерзовской площади; заложение скважин на Берендеевском месторождении нефти производить с учетом результатов настоящих работ.

В 1993 году были проведены детальные сейсморазведочные работы на Елагинской площади (с. п. 1/93, ОАО «Самаранефтегеофизика») с цельюуточнения строения месторождения нефти на Берендеевском куполе.

Всего на данной площади было отработано 408,5 пог. км сейсмических профилей.

Ввиду наличия большого количества коммуникаций, на Берендеевском поднятии создавались значительные трудности при отработке сейсмических профилей. Приходилось делать большие пропуски, что в конечном итоге повлияло на качество временных разрезов, отсюда и на интерпретацию. В целом, эти недочеты привели к тому, что через сводовую часть поднятия не было отработано ни одного профиля.

Результаты работ представлены структурными картами по отражающим горизонтам. В результате проведенных исследований подтверждены Капитоновское, Грушинское и др. поднятия. Детализационные работы позволили получить дополнительную информацию о геологическом строении Берендеевского купола и наметить перспективные участки для эксплуатационного бурения, несмотря на низкую плотность сети профилей в пределах объекта.

На Берендеевском куполе были даны следующие рекомендации: для заложения очередных эксплуатационных скважин на продуктивные пласты карбона рекомендуются повышенные участки по горизонтам У и Т ( в контурах изогипс минус 1740 м. по Т и минус 1810 м. по У); при заложении эксплуатационных скважин на продуктивный горизонт ДIII руководствоваться картой по поверхности фундамента; для получения более однозначной информации о тектонике месторождения необходимо отработать не менее 15 пог. км.профилей.

Анализируя всю имеющуюся геолого-геофизическую информацию, можно отметить, что проведенные сейсмические исследования в разные годы полностью не освещают строение Александровского месторождения нефти.

В основном, все структурные построения базируются на редкой сети

(средняя плотность составила около 2 пог. км на один кв. км) профилей, которые лишь частично охватывают структуру месторождения. Структурные построения базируются на данных глубокого бурения.

В 2005 году западнее проектной площади с небольшим площадным перекрытием Восточно-Александровской с. п. 16/05 ООО «ТНГ-Групп» были проведены поисково-детальные сейсморазведочные работы методом МОВ ОГТ-2D с применением источников возбуждения вибрационного типа в объеме 504.81 пог. км.в пределах Сергиевского, Красноярского и Кинель-Черкасского районов. Результаты работ представлены временными разрезами, структурными картами по отражающим горизонтам В, У, Т, Д и схематической структурной картой по горизонту А в масштабе 1:50000, картами интервальных времен между опорными отражающими границами, картами изохрон. Уточнены контуры Екатериновско-Дзержинского и Валентиново-Георгиевского грабенообразных прогибов, осевой и бортовой зон Буханово-Ероховского прогиба ККС. Впервые закартированы и включены в фонд выявленныхМорецкая, Сторицкая, Венская, Калиновская, Дымлянская и Осиновская структуры. Уточнен контур залежи нефти в терригенных отложениях верхнего девона (пласт Д-I) на Алимовском месторождении. Дана рекомендация на бурение глубокой скважины в пределах Верхне-Орлянского поднятия с целью поиска залежей нефти.

В 2011 году с целью создания 3D геологической и гидродинамической моделей месторождения и приведение в соответствие накопленной добычи извлекаемым запасам нефти по отдельным залежам лабораторией геологического моделирования ООО «СамараНИПИнефть» выполнен «Пересчет запасов нефти, растворенного газа и сопутствующих компонентов, ТЭО КИН продуктивных пластов Александровского месторождения». Подсчет запасов произведен по состоянию изученности на 01.01.2011 г. по продуктивным пластам карбона и девона. Добыча нефти и растворённого газа по состоянию на 01.01.2011 г. составляет: 4820 тыс.т. нефти и 253 млн.м³ газа.

Александровсое месторождение было введено в глубокую разведку в 1963 году бурением скв.10, 11 на Александровском куполе и скв.12 на Капитоновском куполе, в результате были открыты промышленные залежи нефти в пласте ДIпашийского горизонта верхнего девона. В 1965 году из пласта ДI получен промышленный приток нефти на Шумаркинском куполе.

В разработку месторождение введено в 1967 году, которую осуществляет ЦДНГ-3 Центральной группы месторождений ОАО «Самаранефтегаз»,в стадии эксплуатационного разбуривания находилось в период с 1970  по 1988 годы.

По состоянию на 2011год (на дату последнего подсчета запасов на месторождении) в эксплуатации находятся залежи нефтипластов: СI,СIа,СII, В₁ нижнего карбона; ДI, ДII верхнего и ДIII среднего девона,пробурено 35 поисково-разведочных и 48 эксплуатационных скважин.

Схема изученности района работ представлена на рисунке 2.

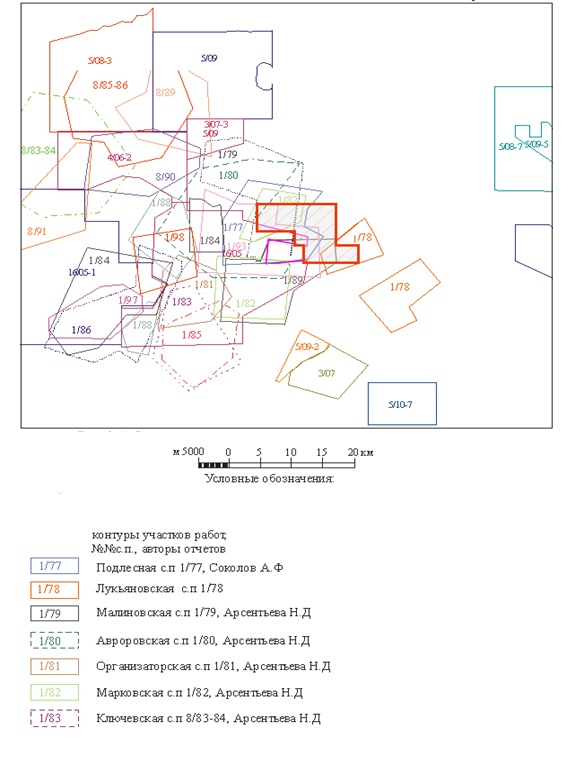

Рисунок 2 – Схема изученности района работ.

Условные обозначения к Рисунку 2.
