7.4 Расчет электрической осветительной сети и выбор осветительных щитков Рисунок 7.1 – Расчетная схема

Расчет сети по допустимому нагреву и потере напряжения.

Производим размещение щитков рабочего освещения на плане цеха и запитываем светильники. После чего составляем расчетную схему.

Расчет сети по потере напряжения.

Допустимые значения потерь напряжения в осветительной сети( ) рассчитываются по формуле:

, (7.12)

где - номинальное напряжение при холостом ходе трансформатора

( =105%);

- минимально допустимое напряжение у наиболее удаленных ламп ( =95%);

- потери напряжения в трансформаторе, (%).

, (7.13)

, (7.14)

, (7.15)

Тогда по формуле (7.12):

Находим приведенный момент для питающей линии. Для этого необходимо рассчитать моменты отдельных групп светильников. Предварительно определяем расчетную мощность для групп 1…5.

, (7.16)

где К_С.0 – коэффициент спроса осветительной нагрузки К_С.0=1 согласно [3,c.151];

К_ГРЛ-коэффициент, учитывающий потери в ПРА, для ДРЛ и ДРИ К_ГРЛ=1,1 согласно [3,c.151];

Р_У.0 – установленная мощность ламп.

Для питающей линии:

(7.17)

Определяем расстояние до центра приложения нагрузок для групп 1…5:

, (7.18)

где - расстояние от осветительного щитка до первого светильника.

;

;

;

В общем случае момент нагрузки вычисляется по формуле:

, (7.19)

где Р – расчетная нагрузка, (кВт);

L – длина участка, (м).

По формуле (7.20):

;

Момент нагрузки питающей линии(7.19):

Приведенный момент для питающей линии:

, (7.20)

где - сумма моментов данного и всех последующих по направлению тока участков с тем же числом проводов линии, что и на данном участке;

- сумма приведенных моментов участков с другим числом проводов;

- коэффициент приведения моментов [3, с.166].

Сечение питающей линии определяется по формуле:

, (7.21)

где С – коэффициент, определяемый в зависимости от системы напряжения, системы сети, материала проводника [1, c.68].

Принимаем кабель ВВнГ 5х2,5 мм² с =25∙0,92=23 А

Расчетный ток трехфазной линии:

(7.22)

Так как > , 23 А>12,2 А, сечение провода, выбранного по потере напряжения удовлетворяет условию нагрева, поэтому выбираем кабель ВВГ 5х2,5 мм² с =23 А

Находим фактическую потерю напряжения в питающей линии:

, (7.23)

.

Рассчитываем допустимую потерю напряжения в групповых линиях:

, (7.24)

Находим сечение проводов для первой группы (формула 7.21):

Принимаем кабель ВВГ 5х2,5 мм² с =25∙0,92=23 А.

Расчётный ток группы (7.22):

;

23>3,9 А (проходит)

Находим фактическую потерю напряжения в линии(7.23):

≤ 6,9 %

Аналогично рассчитываем остальные группы и данные заносим в таблицу 7.2:

Таблица 7.2 – Выбор кабелей для сети освещения

Линия, группа	Марка кабеля, мм2	Iдоп., А		Iпл, А
Питающая линия	ВВнГ 5х2,5	23	2,8	12,2
1	ВВнГ 5х2,5	23	0,5	3,9
2	ВВнГ 5х2,5	23	0,4	3,9
3	ВВнГ 5х2,5	23	0,4	3,9
4	ВВнГ 5х2,5	23	0,3	3,9
5	ВВнГ 5х2,5	23	0,5	3,9

Расчет освещения в ТП.

Составляем расчетную схему:

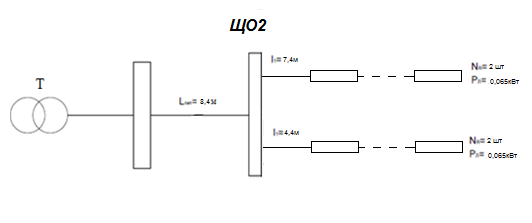

Рисунок 7.2 – Схема рабочего освещения ТП.

Предварительно определяем расчетную мощность для групп 1…2 по условию (7.16):

P_p1=P_p2=1∙4∙0,065=0,25 кВт

Для питающей линии по условию (7.17):

Р_пит.=0,25+0,25=0,5 кВт

Расстояние до центра приложения нагрузок для групп 1…2 по (7.18):

_{В общем случае момент токовой нагрузки (7.19):}

_{М1=0,25∙14,51=3,6 кВт∙м;}

_{М2=0,25∙11,51=2,9 кВт∙м}

_{Момент питающей линии по формуле (7.20):}

_{Мпит.=8,4∙0,5=4,2 кВт∙м}

_{Приведенный момент для питающей линии по формуле (7.21):}

_{Мприв.=4,2+1,85∙(3,6+2,9)=16,2 кВт∙м}

_{Сечение питающей линии по формуле (7.21):}

_{Принимаем кабель ВВнГ 5(1х2,5) мм2 с Iдоп.=25∙0,92=23 А [1, c.80]}

_{Расчетный ток трехфазной питающей линии по формуле (7.23):}

Так как I_доп.≥I_р., то сечение кабеля, выбранного по потере напряжения удовлетворяет условию нагрева.

Потеря напряжения в питающей линии по формуле (7.24):

ΔU_пит.= =0,04%

Допустимая потеря напряжения в групповых линиях по формуле (7.25):

ΔU_до.= 6,922-0,04=6,9%

Сечение кабелей для первой группы по формуле (7.26):

S₁= =0,04 мм²

Принимаем кабель ВВнГ 3(1х2,5) мм² с I_доп.=25∙0,92=23 А [1, c.80].

Расчетный ток для линии 1 по формуле (7.27):

I_р.1= =0,4 А.

Так как I_доп.≥I_р., то сечение кабеля, выбранного по потере напряжения удовлетворяет условию нагрева.

Действующие потери напряжения в линии по условию (7.28):

ΔU_д= =0,2 %

Аналогично рассчитываем оставшуюся группу и заносим в таблицу 7.3.

Таблица 7.3 – Выбор кабелей для питающей сети освещения.

Линия, группа	Марка кабеля, мм2	Iдоп., А		Iпл, А
Питающая линия	ВВнГ 5(1х2,5)	23	6,9	0,8
1	ВВнГ 3(1х2,5)	23	0,2	0,4
2	ВВнГ 3(1х2,5)	23	0,1	0,4
