6 Выбор оборудования цеха
В цеху установлено следующее оборудование:
мостовой кран;
два сварочных трансформатора
Произведем выбор электродвигателей и расчет защиты крана.
Мостовой кран с Pмех=(2×5,5+5,5+4,5+4,0)кВт. Данные в таблице 6.1.
Pн.дв.≥Pмех× √ПВ (6.1)
где ПВ – паспортная продолжительность включения;
Рмех – паспортная мощность электродвигателя.
Таблица 6.1 – Эл.двигатели крана.
Наименование установки |
, кВт |
, кВт |
Марка двигателя |
n, об/мин |
cos |
, % |
, А |
|
Мостовой кран |
Двигатели перемещения моста |
5,0 5,0 |
5,5 5,5 |
MTF 112-6 MTF 112-6 |
1000 1000 |
0,7 0,7 |
75 75 |
53 53 |
Двигатель перемещения тележки |
5,0 |
5,5 |
MTF 112-6 |
1000 |
0,7 |
75 |
53 |
|
Двигатель главного подъема |
7,5 |
7,5 |
MTF 132-6 |
1000 |
0,7 |
77 |
78 |
|
Двигатель вспомогательного подъема |
4,0 |
4,0 |
MTF 111-6 |
1000 |
0,73 |
70 |
87 |
Номинальные токи двигателей по формуле (4.3), А:
Пиковый ток крана:
(6.2)
где
-
наибольший пусковой ток двигателей;
– номинальный
ток оставшихся двигателей.
Выбираем автоматический выключатель по условиям:
Iн.а ≥ Iр.кр 2. Iн.р. ≥ Iр.кр. (6.3)
Определяем расчетный ток крана:
где
расчетный
ток крана, А;
номинальная
мощность электродвигателей
повторно-кратковременного режима
работы, кВт;
номинальное
напряжение двигателя, кВ;
КПД
при номинальной нагрузки максимального
по мощности привода;
номинальный
коэффициент мощности максимального по
мощности привода.
100 ≥ 74,98 А 2. 80 ≥ 74,98 А
Выбираем автоматический выключатель ВА 51-31 с Iн.а=100 А и Iн.р.=80 А [1, c.60].
Определяем кратность тока отсечки автоматического выключателя по условию:
Принимаем Котс = 3. Выбранный автомат проверяем по условию (4.8):
3∙80 ≥ 1,25∙128,4 А
240 ≥ 160,5 А
Условие выполняется, значит автомат выбран верно.
Выбираем предохранители в силовой ящик по условиям:
Iвст ≥ Iр.кр Iвст ≥ Iпик.кр./α (6.5)
где α - коэффициент кратковременной тепловой перегрузки, который при легких условиях пуска принимается равным 2,5, при тяжелых — 1,6. -.2,0, для ответственных электроприемников — 1,6.
Iвст ≥ 74,98А Iвст ≥ 74,98/1,6 ≥ 46,7А
Выбираем предохранитель ПН2-100 с, Iвст=80 А.[1, с.60 ].
Принимаем ЯБПВУ-1м с Iн.а.п= 100А, Iпр.=100А. .[1, с.63].
Производим выбор предохранителей для каждого привода:
Номинальный ток плавкой вставки предохранителя:
1
Iвс
≥ Iн
2
(6.6)
где Iвс – номинальный ток плавкой вставки, А;
Iн. – номинальный ток привода, А;
Iп - пусковой ток двигателя, А;
коэффициент
кратковременной тепловой перегрузки,
принимаем
,
т.к. условия пуска тяжелые
[1, c.9].
Для первого, второго, и третьего двигателей Iвс.≥ 3,5 А; Iвс.≥ 33,1 А предохранитель ПН2-100 с Iвс = 40 А, [1, с.60 ];
для четвертого двигателя Iвс.≥ 4,7 А; Iвс.≥ 48,8 А предохранитель ПН2-100 с Iвс = 50 А, [1, с.60 ];
для пятого двигателя Iвс.≥ 7 А; Iвс.≥ 54,4А предохранитель ПН2-100 с Iвс = 63 А, [1, с.60 ];
Выбираем магнитные пускатели по условию (4.9):
для первого, второго и третьего двигателей Iн.п. ≥ 3,5 А, магнитный пускатель ПМЕ-112 с Iн.п. = 10 А, [1, с.82 ];
для четвертого двигателя Iн.п. ≥ 4,7 А, магнитный пускатель ПМЕ-112 с Iн.п. = 10 А, [1, с.82 ];
для пятого двигателей Iн.п. ≥ 7 А, магнитный пускатель ПМЕ-112 с Iн.п. = 10 А, [1, с.82 ].
Выбираем гибкий кабель с медными жилами от силового ящика к крану по условиям (4.10), (4.11):
Iдоп ≥ 74,98 А Iдоп ≥ 80∙0,33/1;
Iдоп ≥ 26,4А
Выбираем гибкий кабель КГ( 3×2,5) + 1×1,5мм2 с Iдоп= 42А [1, 82].
Проверяем выбранный кабель по потере напряжения (4.11):
Выбранный кабель проходит по потере напряжения.
Выбираем питающий кабель по условию (4.10; 4.11):
Iдоп≥74,98 А Iдоп ≥80∙1/1
Выбираем кабель ВВнГ 3×25 + 1×10 мм2 с Iдоп=95А. [1, с 80].
Проверяем выбранный кабель по потере напряжения (4.11):
Выбранный кабель проходит по потере напряжения.
Схема защиты крана приведена на рисунке 6.1.

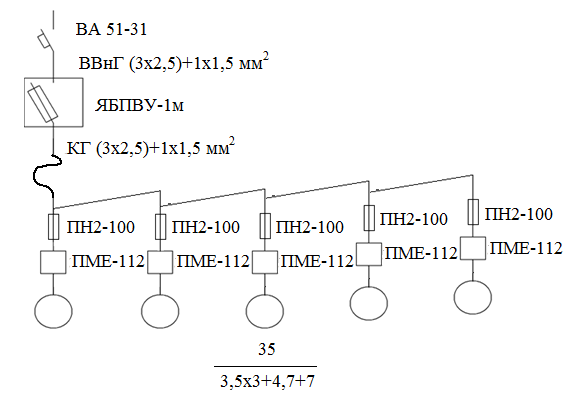

Рисунок 6.1 – Схема защиты крана
Таблица 4.4. – Коммутационная и защитная аппаратура крана
Механизм |
Пускатель |
Предохранитель |
Автомат |
Силовой ящик |
Питающий кабель |
|||||
Марка |
|
Марка |
А |
До ящика |
IдопА |
До привода |
IдопА |
|||
Двигатель моста |
ПМЕ-112 |
10 |
ПН2-100 |
40 |
ВА 51-31 Iн.а.=100А Iн.р.=80А |
ЯБПВУ-1м ПН2-100 Iн.п.=100А
|
ВВнГ 3х25+1х10 |
95 |
КГ 3х2,5+1х1,5 |
42 |
ПМЕ-112 |
10 |
ПН2-100 |
40 |
|||||||
Двигатель тележки |
ПМЕ-112 |
10 |
ПН2-100 |
40 |
||||||
Двигатель гл. подъема |
ПМЕ-112 |
10 |
ПН2-100 |
50 |
||||||
Двигатель всп. подъема |
ПМЕ-112 |
10 |
ПН2-100 |
63 |
Для производства сварочных работ ы цеху установлено два сварочных трансформатора марки ВДМ-1002 с S=11 кВА, ПВ=60%, cos=0,6, Ки=0,2. Рассмотрим выбор аппаратуры для сварочного трансформатора.
Номинальный ток сварочного трансформатора
(6.7)
Пиковый ток сварочного трансформатора принимаем равным трехвратному номинальному току
Iпик=3∙Iн.св. (6.8)
где Iпик – пиковый ток сварочного трансформатора, А.
Iпик = 3∙15,9 = 47,6 А
Активная мощность сварочного трансформатора, приведенная к ПВ=100%
(6.9)
где cos - номинальный коэфициент мощности сварочного трансформатора.
Выбор автоматического выключателя производится по следующим условиям:
1)
(6.10)
где
-
номинальный ток автомата, А;
2)
(6.11)
где
-
номинальный ток расцепителя, А.
25≥12,3A 16≥12,3A
Выбираем
автомат ВА 51-25 с
=25А
и с
=16А
[1, с.60].
Выбранный автомат проверяем по проверочному условию(4.7):
Котс
≥
Котс
≥
Котс ≥3,7
Принимаем Котс=7
7·16≥1,25·47,6
412А>59,5А (верно)
Условие выполняется, значит автомат выбран верно.
Выбираем плавкую вставку предохранителя для сварочного трансформатора по условию:
,
(6.12)
>14,8А;
Выбираем предохранитель ПН2-100 с Iн.вс= 31,5А. [1, с 59].
Выбираем силовой ящик для сварочного трансформатора ЯБПВУ - 1м с номинальным током аппарата Iн.а.=100A и током предохранителя Iн.пр.=100А.
Проверяем выбранный кабель по потере напряжения по формуле (6.6):
Выбранный кабель проходит по потере напряжения.

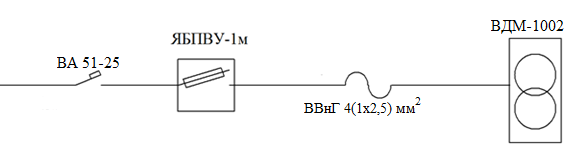

Рисунок 6.2 – Схема защиты сварочного трансформатора.
