8.4 Выбор автоматических выключателей для трансформаторов

Производим выбор секционного и вводного автоматов.

Секционный автомат примем исходя из следующего расчетного тока:

(8.13)

где I_p – расчетный ток автомата, А;

S_н.т. – номинальная мощность трансформатора, кВА.

Выбираем автоматический выключатель ВА53-41 с Iн.а.=1000А и Iн.р=1000А. [1, с.60].

Выбор секционного автомата производится по току силового трансформатора:

(8.12)

Выбираем автоматический выключатель ВА 53-41 с Iн.а.=1000А и Iн.р=1000А [1, с. 60].

9 Расчёт токов короткого замыкания

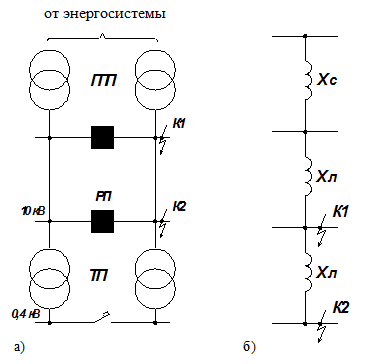

Рисунок 9.1 а) расчётная схема б) схема замещения

Принимаем раздельную работу трансформаторов, так как ток к.з. в этом случае будет меньше. Расчёт токов короткого замыкания в сетях напряжением выше 1кВ будем производить в относительных единицах.

По расчётной схеме составляем схему замещения, в которой каждый элемент заменяем своим индуктивным сопротивлением (рисунок 9.1 б).

Все расчётные данные приводим к базисным напряжению и мощности. Принимаем =10.5кВ и =100МВА.

Базисный ток определяем по выражению

, (9.1)

Находим величину индуктивного сопротивления каждого элемента схемы замещения.

Для системы источника питания так как Sс=∞, то Хс=0.

Для двухобмоточного трансформатора:

, (9.2)

где Uк- напряжение короткого напряжения (Uк=10,5%)

S_Н.Т.- номинальная мощность трансформаторов на ГПП (S_Н.Т.=25МВА)

Для кабельной линии:

(9.3)

где Хо-индуктивное сопротивление одного километра линии, Ом/км (для КЛ Хо=0,08 Ом/км).

- длина линии ( =0.8 км).

Uср-среднее номинальное напряжение (Uср=10,5);

Производим расчёт для точки К1:

Результирующие сопротивления до точки К1

Х_РЕЗ1=Х_*С+X _*Т ; (9.4)

Х_РЕЗ1=0+0,42=0,42

Ток трёхфазного КЗ в рассматриваемой точке К1:

, (9.5)

Ударный ток в точке К1:

, (9.6)

где -ударный коэффициент ( =1,8);

- начальное значение периодической составляющей тока КЗ ( = ).

Производим расчёт для точки К2:

Х_РЕЗ2=Х_РЕЗ1+Х_Л, (9.7)

Х_РЕЗ2=0,42+0,04= 0,46

Ток КЗ в точке К2, формула (9.5):

Ударный ток в точке К2, формула (9.6):
