2.7.2 Водопостачання
2.7.2.1 Технічне водопостачання
Розміщення площадки ТЕЦ на великому видаленні від вододжерела й значний перепад абсолютних оцінок поверхні землі між проектованою площадкою й площадкою водозабору визначили необхідність споруджень оборотної системи технічного водопостачання.
2.7.2.2 Водозабірні спорудження
Водозабір розташований на ввігнутому березі. Забір і подача додаткової води здійснюється чотирма насосами типу Д-1600-90Б, розташованими в насосній станції I підйому (берегова насосна), по водоводам додаткової води 800 й 600 мм зі сталевих труб, прокладених у землі.
Для подачі додаткової води в літній період на установку обробки води в будинок ОВК із наступною подачею в систему технічного водопостачання передбачається насосна станція додаткової води II підйому із двома насосами типу Д 1250-65, з яких один - робочій й один - резервний.
2.7.2.3 Спорудження технічного водопостачання
Як штучні охолоджувачі оборотної системи технічного водопостачання ТЕЦ приймаються три баштові випарні градирні типу: БГ-3200-73 (з гідравлічним навантаженням 28000 м3/ч, площею зрошення 3200 м2 кожна) і басейн (гідравлічним навантаженням 28000 м3/ч, площею 2800 м2), сполучений з ємністю додаткової води. Оскільки за розрахунком для однієї турбіни потрібно:
Gо.в.=m
d
We=30
3,73
250
103=279750
103
т/ч
28000
м3/ч
(2.38)
Де m- кратність циркуляції, кг/кг; d- питома витрата пари, кг/кВт час; We- електрична потужність, кВт;

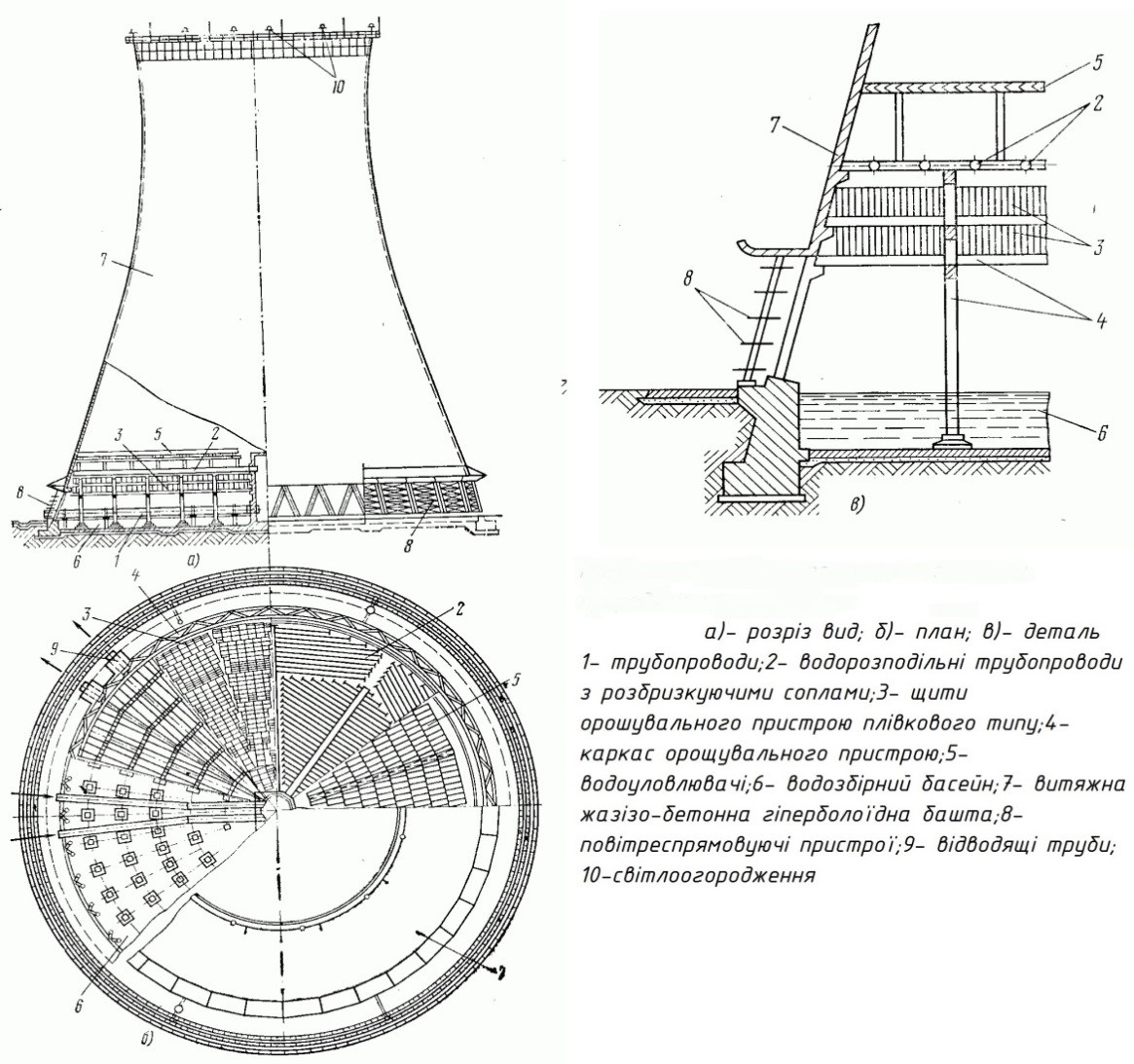

Градирні баштового типу зображенні на мал. 2.7.
Мал 2.7 Градирні протиточного типу з природною циркуляцією[3]
Таким чином, є три охолоджувачі загальним гідравлічним навантаженням 84000 м3/ч. Висота кожної 81 м , діаметр башти 64,4 м та вихід орошувального пристрою 40,4 м[6].
Вибір типу й необхідної площі зрошення градирень і басейну виконаний відповідно до [12].
Розподіл потоків циркуляційної води по окремих охолоджувачах становить:
у літній період
басейн – 28000 м3/ч;
градирні - 2 х 16400 м3/ч.
у зимовий період – 14400 м3/ч - подається в градирню.
Перепади температур охолодженоної води в конденсаторах турбін:
улітку - 12,03 С;
узимку - 6,87 С.
Перепад температур на теплообмінниках допоміжного устаткування 4С.
Номінальні розрахункові температури охолодної води на всасі циркуляційних насосів становлять: у зимовий період - 7,9 С, у літній - 28,7 С.
Подача води на охолодження пари в конденсатори турбіни й на теплообмінники допоміжного устаткування здійснюється центральною насосною станцією по сталевим напірним водоводам 24001200 мм.
ЦНС обладнана чотирма циркуляційними насосами (один резервний) і двома насосами виробничо-протипожежної системи водопостачання типу
Д630-90 й ЭЦВ12-160-65.
Після конденсаторів нагріта вода під залишковим напором по сталевим водоводам 1800 мм надходить на охолоджувачі й після охолодження по закритих залізобетонних каналах типу ВК 2,5 х 2,5 м підводить до водоприймальної камери ЦНС.
Для профілактики біологічного обростання трактів техводопостачання передбачене хлорування додаткової води. Хлорування здійснюється в хлораторні на 50 кг товарного хлору в годину.
